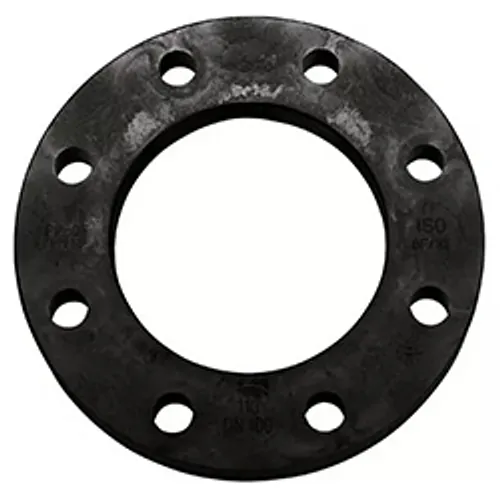

Flanșă liberă PP-Oțel d200-d400 PN16

  Fisa Tehnica |   Catalog | Video Instructiuni

Flanșa liberă Georg Fischer PP-Oțel PN16 este proiectată special pentru realizarea îmbinărilor demontabile în rețelele de presiune din polietilenă (PEHD) asamblate prin sudură cap la cap. Combinând rezistența remarcabilă la coroziune a polipropilenei armate cu fibră de sticlă (PP-GF) cu rigiditatea mecanică superioară a unui insert din fontă ductilă GG50, această piesă compozită garantează transmiterea eficientă a cuplului de strângere în conducte industriale, magistrale de apă și sisteme de utilități. BigWeld furnizează aceste repere tehnice în calitate de distribuitor autorizat Georg Fischer, punând la dispoziția inginerilor și instalatorilor produse certificate și sigure.

Designul structural hibrid soluționează deformarea specifică pieselor plastice supuse forțelor de pretensionare ale buloanelor. Miezul intern masiv din fontă ductilă asigură o rezistență remarcabilă la încovoiere, prevenind curbarea flanșei la presiunea maximă de regim de 16 bar. Stratul exterior din polipropilenă protejează complet miezul metalic împotriva agresiunilor atmosferice, substanțelor chimice sau coroziunii subterane, eliminând formarea punților galvanice. Suprafața profilată se pliază cu precizie pe gulerul adaptorului de flanșă PEHD, uniformizând solicitările pe garnitură pentru o etanșeitate perfectă în exploatare.

Acoperind dimensiuni nominale cuprinse între d200 și d400 (DN200 până la DN400), gama de flanșe libere respectă standardele internaționale de interfață EN 1092-1, ISO 7005 și DIN 2501. Cercul de șuruburi este prevăzut cu 12 până la 16 găuri calibrate pentru buloane de la M20 la M27, asigurând compatibilitatea deplină cu armături precum robineți fluture, robineți sertar pană sau flanșe din oțel. Cu o greutate proprie cuprinsă între 3,380 kg și 20,600 kg în funcție de diametru, componenta oferă un raport excelent între greutatea redusă și rezistența mecanică, ușurând instalarea pe șantier și menținând siguranța instalației.
