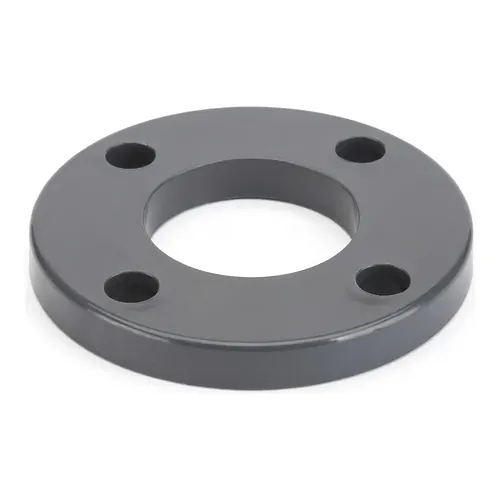

Flanșă liberă metrică PVC-U gri închis cu patru orificii pentru șuruburi

Flanșă liberă metrică PVC-U d20-d315

Material: PVC-U

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Flanșa liberă metrică din PVC-U Georg Fischer este proiectată pentru rețele industriale sub presiune, fixând adaptoarele de flanșă lipite prin mufare sub sarcini operaționale ridicate. Fabricată din policlorură de vinil neplastifiată în nuanța gri închis RAL 7011, această flanșă distribuie uniform forța de strângere a șuruburilor pe gulerul adaptorului. Destinată conductelor metrice cu diametre de la d20 mm la d315 mm, piesa asigură îmbinări etanșe în stații de tratare a apei, rețele de distribuție chimică și instalații industriale.

Caracteristici tehnice

Această flanșă liberă metrică respectă configurația standard de găurire PN10 pentru realizarea de îmbinări mecanice sigure în circuite de utilități și proces. Ansamblul își menține integritatea structurală în rețele variate de transport al fluidelor, funcționând până la o temperatură maximă continuă a fluidului de 45 grade Celsius.

  • Producător: Georg Fischer
  • Material: policlorură de vinil neplastifiată (PVC-U), gri închis RAL 7011
  • Configurație de găurire: cerc de găuri metric PN10
  • Acoperire dimensională: diametru exterior conductă de la d20 mm la d315 mm
  • Temperatură maximă continuă a fluidului: 45 grade Celsius
  • Garnituri compatibile: garnituri plate sau profilate din EPDM și FKM

Materiale și standarde

Fabricată din policlorură de vinil neplastifiată de înaltă calitate, flanșa prezintă rezistență chimică ridicată la acizi, baze și soluții saline anorganice. Materialul este complet imun la coroziune electrochimică, degradare atmosferică și umiditate, reprezentând o alternativă termoplastică ideală la inelele metalice protejate în medii de lucru agresive.

Piesa își păstrează proprietățile mecanice de strângere fără coroziune sau deformare, eliminând necesitatea vopsirii sau a protecției anticorozive periodice. Geometria metrică standardizată garantează interschimbabilitatea dimensională și cuplarea fiabilă la pompe, robineți și debitmetre.

Instalare și îmbinare

Montajul corect impune introducerea flanșei libere pe capătul lis al conductei înainte de lipirea adaptorului de flanșă pe poziție. Lipirea prin mufare se realizează utilizând un adeziv omologat pentru PVC-U, precum Tangit, garantând o îmbinare omogenă și durabilă între conductă și fiting.

Îmbinarea completă include un adaptor de flanșă metric cu suprafață de etanșare plată, striată sau cu canal pentru inel O, o garnitură de flanșă din EPDM sau FKM și un set corespunzător de șuruburi. Strângerea șuruburilor se execută progresiv în cruce, în stea, respectând cuplurile de strângere recomandate de producător, pentru a preveni solicitările neuniforme asupra componentelor termoplastice.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Flanșa liberă metrică din PVC-U Georg Fischer este proiectată pentru rețele industriale sub presiune, fixând adaptoarele de flanșă lipite prin mufare sub sarcini operaționale ridicate. Fabricată din policlorură de vinil neplastifiată în nuanța gri închis RAL 7011, această flanșă distribuie uniform forța de strângere a șuruburilor pe gulerul adaptorului. Destinată conductelor metrice cu diametre de la d20 mm la d315 mm, piesa asigură îmbinări etanșe în stații de tratare a apei, rețele de distribuție chimică și instalații industriale.

Caracteristici tehnice

Această flanșă liberă metrică respectă configurația standard de găurire PN10 pentru realizarea de îmbinări mecanice sigure în circuite de utilități și proces. Ansamblul își menține integritatea structurală în rețele variate de transport al fluidelor, funcționând până la o temperatură maximă continuă a fluidului de 45 grade Celsius.

  • Producător: Georg Fischer
  • Material: policlorură de vinil neplastifiată (PVC-U), gri închis RAL 7011
  • Configurație de găurire: cerc de găuri metric PN10
  • Acoperire dimensională: diametru exterior conductă de la d20 mm la d315 mm
  • Temperatură maximă continuă a fluidului: 45 grade Celsius
  • Garnituri compatibile: garnituri plate sau profilate din EPDM și FKM

Materiale și standarde

Fabricată din policlorură de vinil neplastifiată de înaltă calitate, flanșa prezintă rezistență chimică ridicată la acizi, baze și soluții saline anorganice. Materialul este complet imun la coroziune electrochimică, degradare atmosferică și umiditate, reprezentând o alternativă termoplastică ideală la inelele metalice protejate în medii de lucru agresive.

Piesa își păstrează proprietățile mecanice de strângere fără coroziune sau deformare, eliminând necesitatea vopsirii sau a protecției anticorozive periodice. Geometria metrică standardizată garantează interschimbabilitatea dimensională și cuplarea fiabilă la pompe, robineți și debitmetre.

Instalare și îmbinare

Montajul corect impune introducerea flanșei libere pe capătul lis al conductei înainte de lipirea adaptorului de flanșă pe poziție. Lipirea prin mufare se realizează utilizând un adeziv omologat pentru PVC-U, precum Tangit, garantând o îmbinare omogenă și durabilă între conductă și fiting.

Îmbinarea completă include un adaptor de flanșă metric cu suprafață de etanșare plată, striată sau cu canal pentru inel O, o garnitură de flanșă din EPDM sau FKM și un set corespunzător de șuruburi. Strângerea șuruburilor se execută progresiv în cruce, în stea, respectând cuplurile de strângere recomandate de producător, pentru a preveni solicitările neuniforme asupra componentelor termoplastice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
PN 10 Bar
RV0FLI200
Material: PVC-U
Buc. 12,21 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
PN 10 Bar
RV0FLI250
Material: PVC-U
Buc. 12,77 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
PN 10 Bar
RV0FLI320
Material: PVC-U
Buc. 15,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
PN 10 Bar
RV0FLI400
Material: PVC-U
Buc. 22,14 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
PN 10 Bar
RV0FLI500
Material: PVC-U
Buc. 23,17 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
PN 10 Bar
RV0FLI630
Material: PVC-U
Buc. 26,97 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
PN 10 Bar
RV0FLI750
Material: PVC-U
Buc. 36,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
PN 10 Bar
RV0FLI900
Material: PVC-U
Buc. 42,58 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
PN 10 Bar
RV0FLI910
Material: PVC-U
Buc. 51,68 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
PN 10 Bar
RV0FLI920
Material: PVC-U
Buc. 63,39 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
PN 10 Bar
RV0FLI930
Material: PVC-U
Buc. 81,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
PN 10 Bar
RV0FLI940
Material: PVC-U
Buc. 100,03 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
PN 10 Bar
RV0FLI960
Material: PVC-U
Buc. 203,46 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
PN 10 Bar
RV0FLI970
Material: PVC-U
Buc. 232,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
PN 6 Bar
RV0FLI980
Material: PVC-U
Buc. 449,33 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
PN 6 Bar
RV0FLI991
Material: PVC-U
Buc. 954,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: RV0FLI200
D: 20 mm
PN: 10 Bar
Livrare în 24h
12,21 RON / Buc.
Cod produs: RV0FLI250
D: 25 mm
PN: 10 Bar
Livrare în 24h
12,77 RON / Buc.
Cod produs: RV0FLI320
D: 32 mm
PN: 10 Bar
Livrare în 24h
15,10 RON / Buc.
Cod produs: RV0FLI400
D: 40 mm
PN: 10 Bar
Livrare în 24h
22,14 RON / Buc.
Cod produs: RV0FLI500
D: 50 mm
PN: 10 Bar
Livrare în 24h
23,17 RON / Buc.
Cod produs: RV0FLI630
D: 63 mm
PN: 10 Bar
Livrare în 24h
26,97 RON / Buc.
Cod produs: RV0FLI750
D: 75 mm
PN: 10 Bar
Livrare în 24h
36,65 RON / Buc.
Cod produs: RV0FLI900
D: 90 mm
PN: 10 Bar
Livrare în 24h
42,58 RON / Buc.
Cod produs: RV0FLI910
D: 110 mm
PN: 10 Bar
Livrare în 24h
51,68 RON / Buc.
Cod produs: RV0FLI920
D: 125 mm
PN: 10 Bar
Livrare în 24h
63,39 RON / Buc.
Cod produs: RV0FLI930
D: 140 mm
PN: 10 Bar
Livrare în 24h
81,01 RON / Buc.
Cod produs: RV0FLI940
D: 160 mm
PN: 10 Bar
Livrare în 24h
100,03 RON / Buc.
Cod produs: RV0FLI960
D: 200 mm
PN: 10 Bar
Livrare în 24h
203,46 RON / Buc.
Cod produs: RV0FLI970
D: 225 mm
PN: 10 Bar
Livrare în 24h
232,65 RON / Buc.
Cod produs: RV0FLI980
D: 250 mm
PN: 6 Bar
Livrare în 24h
449,33 RON / Buc.
Cod produs: RV0FLI991
D: 315 mm
PN: 6 Bar
Livrare în 24h
954,07 RON / Buc.
