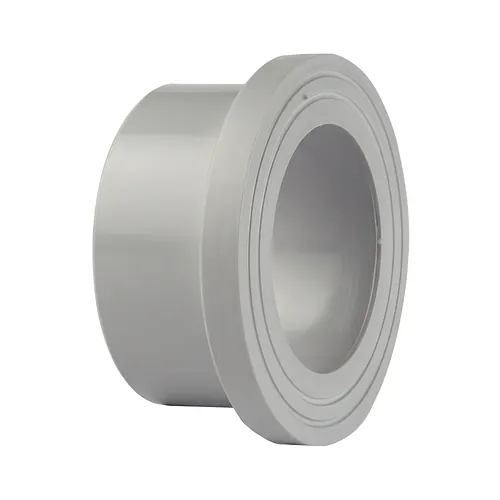

Adaptor flanșă PVC-C PN16 d20-225mm

  Fișă tehnică (PDF)

Adaptorul de flanșă metric din PVC-C Georg Fischer asigură o conexiune demontabilă rigidă între conductele industriale din plastic și echipamentele de proces flanșate, precum robineți, pompe și instrumente de măsură. Proiectat pentru îmbinare prin lipire prin mufare cu țevi metrice din PVC-C de la d20 mm până la d225 mm, acest adaptor dispune de o suprafață de etanșare combinată, cu profil plan și striat. Această configurație dublă optimizează presiunea de contact, previne refularea garniturii și garantează o etanșare sigură împreună cu garnituri plate sau profilate din EPDM, FKM sau PTFE.

Fabricat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, adaptorul este certificat pentru o presiune nominală de PN16 (16 bar la 20 grade C) și funcționează la temperaturi cuprinse între 0 și 80 grade C sub presiune. Materialul PVC-C oferă o rezistență chimică remarcabilă împotriva acizilor minerali concentrați, bazelor și apei demineralizate, depășind performanțele PVC-U clasic la temperaturi ridicate de proces. Piesa respectă standardele dimensionale de fabricație ISO 15493, DIN 8079, DIN 8080 și ISO 727.

Pentru montaj, adaptorul se utilizează împreună cu o flanșă liberă din polipropilenă cu inserție de oțel (PP-oțel) sau polipropilenă armată cu fibră de sticlă (PP-V), compatibilă cu cercurile de găuri ISO 7005 PN10, EN 1092-1 PN10 și DIN 2501. Piesa este destinată instalațiilor de distribuție chimică, liniilor de tratare a suprafețelor, microelectronicii și tratării apelor industriale. BigWeld este distribuitor autorizat Georg Fischer, furnizând sisteme de conducte industriale în Europa și sudând termoplastice acolo unde metalul cedează.

• Material: Policlorură de vinil supraclorurată (PVC-C), RAL 7038 gri agat
• Presiune nominală: PN16 (16 bar la 20 grade C)
• Temperatură de lucru: 0 până la 80 grade C sub presiune de regim
• Tip îmbinare: Mufă metrică pentru lipire prin mufare conform ISO 727 / ISO 15493
• Suprafață de etanșare: Profil combinat plan și striat pentru garnituri plate și profilate
• Compatibilitate flanșă liberă: ISO 7005 PN10, EN 1092-1 PN10, DIN 2501
• Dimensiuni disponibile: Diametru exterior metric d20 mm până la d225 mm
