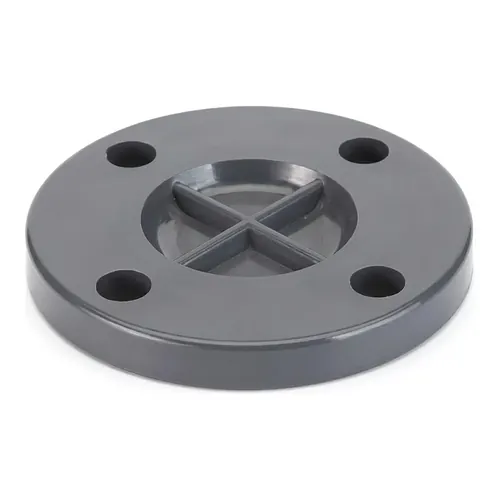

Flanșă oarbă metrică PVC-U gri cu patru orificii pentru șuruburi

Flanșă oarbă metrică PVC-U d20-d225

Material: PVC-U PN: 10 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Flanșa oarbă metrică PVC-U Georg Fischer asigură o închidere sigură și etanșă pentru capete de conductă, distribuitoare de robineți și racorduri de inspecție în instalații industriale de proces. Proiectată pentru sisteme metrice de conducte cuprinse între d20 și d225 mm, această componentă termoplastică plină oprește circulația fluidelor și garantează o izolare fiabilă sub presiune. Furnizată în Europa de BigWeld, distribuitor autorizat Georg Fischer, piesa oferă o rezistență chimică excelentă și o rigiditate mecanică optimă pentru tratarea apei, procesare chimică și rețele de utilități.

Caracteristici tehnice

Această flanșă oarbă metrică este dimensionată pentru o presiune nominală de PN16 (16 bar) la temperatura de referință de 20 grade Celsius. La temperaturi superioare regimului ambiant, presiunea admisibilă de lucru se reduce conform curbei de de-rating specifice materialelor termoplastice, până la o limită maximă de 45 grade Celsius pentru componente flanșate din PVC-U.

  • Material: Policlorură de vinil neplastifiată (PVC-U), finisaj gri industrial RAL 7011.
  • Clasă de presiune: PN16 (16 bar la 20 grade Celsius).
  • Gamă dimensională: Diametre exterioare metrice de la d20 mm până la d225 mm.
  • Temperatură de lucru: Până la 45 grade Celsius pentru componente flanșate din PVC-U.
  • Rezistență chimică: Inerție ridicată față de acizi anorganici, baze, săruri minerale și saramură.
  • Tip componentă: Flanșă oarbă plină pentru blindare mecanică etanșă.

Aplicații

Flanșele oarbe PVC-U Georg Fischer sunt utilizate pe scară largă în ramurile industriale unde traseele de conducte necesită terminare mecanică sau puncte de rezervă pentru extinderi viitoare. Structura rezistentă la coroziune chimică le recomandă pentru circuite de fluide agresive, linii de dozare chimică, stații municipale sau industriale de tratare a apei și sisteme de răcire.

Pe lângă blindarea permanentă a conductelor, aceste flanșe oarbe servesc ca închideri sigure pentru ștuțuri de rezervor, colectoare de pompe și distribuitoare tehnologice în timpul operațiunilor de mentenanță, probe de presiune sau punere în funcțiune etapizată. Materialul termoplastic previne depunerile de crustă și degradarea în medii industriale corozive.

Instalare și îmbinare

Montajul mecanic corect presupune asocierea flanșei oarbe cu o flanșă liberă metrică și o garnitură flanșă adecvată din elastomer, în execuție plată sau profilată. Strângerea șuruburilor se realizează obligatoriu în cruce, în trepte progresive, folosind cuplul recomandat pentru a asigura o comprimare uniformă fără deformarea corpului din plastic.

În funcție de compatibilitatea cu fluidul vehiculat, se recomandă garnituri din EPDM sau FKM pentru menținerea unei etanșeități depline. Flanșa liberă asigură suportul mecanic rigid pe zona găurilor de prindere, prevenind suprasolicitarea materialului termoplastic la variații de presiune și temperatură.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Flanșa oarbă metrică PVC-U Georg Fischer asigură o închidere sigură și etanșă pentru capete de conductă, distribuitoare de robineți și racorduri de inspecție în instalații industriale de proces. Proiectată pentru sisteme metrice de conducte cuprinse între d20 și d225 mm, această componentă termoplastică plină oprește circulația fluidelor și garantează o izolare fiabilă sub presiune. Furnizată în Europa de BigWeld, distribuitor autorizat Georg Fischer, piesa oferă o rezistență chimică excelentă și o rigiditate mecanică optimă pentru tratarea apei, procesare chimică și rețele de utilități.

Caracteristici tehnice

Această flanșă oarbă metrică este dimensionată pentru o presiune nominală de PN16 (16 bar) la temperatura de referință de 20 grade Celsius. La temperaturi superioare regimului ambiant, presiunea admisibilă de lucru se reduce conform curbei de de-rating specifice materialelor termoplastice, până la o limită maximă de 45 grade Celsius pentru componente flanșate din PVC-U.

  • Material: Policlorură de vinil neplastifiată (PVC-U), finisaj gri industrial RAL 7011.
  • Clasă de presiune: PN16 (16 bar la 20 grade Celsius).
  • Gamă dimensională: Diametre exterioare metrice de la d20 mm până la d225 mm.
  • Temperatură de lucru: Până la 45 grade Celsius pentru componente flanșate din PVC-U.
  • Rezistență chimică: Inerție ridicată față de acizi anorganici, baze, săruri minerale și saramură.
  • Tip componentă: Flanșă oarbă plină pentru blindare mecanică etanșă.

Aplicații

Flanșele oarbe PVC-U Georg Fischer sunt utilizate pe scară largă în ramurile industriale unde traseele de conducte necesită terminare mecanică sau puncte de rezervă pentru extinderi viitoare. Structura rezistentă la coroziune chimică le recomandă pentru circuite de fluide agresive, linii de dozare chimică, stații municipale sau industriale de tratare a apei și sisteme de răcire.

Pe lângă blindarea permanentă a conductelor, aceste flanșe oarbe servesc ca închideri sigure pentru ștuțuri de rezervor, colectoare de pompe și distribuitoare tehnologice în timpul operațiunilor de mentenanță, probe de presiune sau punere în funcțiune etapizată. Materialul termoplastic previne depunerile de crustă și degradarea în medii industriale corozive.

Instalare și îmbinare

Montajul mecanic corect presupune asocierea flanșei oarbe cu o flanșă liberă metrică și o garnitură flanșă adecvată din elastomer, în execuție plată sau profilată. Strângerea șuruburilor se realizează obligatoriu în cruce, în trepte progresive, folosind cuplul recomandat pentru a asigura o comprimare uniformă fără deformarea corpului din plastic.

În funcție de compatibilitatea cu fluidul vehiculat, se recomandă garnituri din EPDM sau FKM pentru menținerea unei etanșeități depline. Flanșa liberă asigură suportul mecanic rigid pe zona găurilor de prindere, prevenind suprasolicitarea materialului termoplastic la variații de presiune și temperatură.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
RV0FCI200
Material: PVC-U
PN: 10 Bar
Buc. 13,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
RV0FCI250
Material: PVC-U
PN: 10 Bar
Buc. 14,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
RV0FCI320
Material: PVC-U
PN: 10 Bar
Buc. 20,76 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
RV0FCI400
Material: PVC-U
PN: 10 Bar
Buc. 27,24 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
RV0FCI500
Material: PVC-U
PN: 10 Bar
Buc. 31,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
RV0FCI630
Material: PVC-U
PN: 10 Bar
Buc. 42,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
RV0FCI750
Material: PVC-U
PN: 10 Bar
Buc. 58,42 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
RV0FCI900
Material: PVC-U
PN: 10 Bar
Buc. 67,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
RV0FCI910
Material: PVC-U
PN: 10 Bar
Buc. 88,49 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
RV0FCI920
Material: PVC-U
PN: 10 Bar
Buc. 106,14 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
RV0FCI930
Material: PVC-U
PN: 10 Bar
Buc. 125,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
RV0FCI940
Material: PVC-U
PN: 10 Bar
Buc. 149,19 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
RV0FCI960
Material: PVC-U
PN: 10 Bar
Buc. 282,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
RV0FCI970
Material: PVC-U
PN: 10 Bar
Buc. 303,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: RV0FCI200
D: 20 mm
Livrare în 24h
13,72 RON / Buc.
Cod produs: RV0FCI250
D: 25 mm
Livrare în 24h
14,63 RON / Buc.
Cod produs: RV0FCI320
D: 32 mm
Livrare în 24h
20,76 RON / Buc.
Cod produs: RV0FCI400
D: 40 mm
Livrare în 24h
27,24 RON / Buc.
Cod produs: RV0FCI500
D: 50 mm
Livrare în 24h
31,90 RON / Buc.
Cod produs: RV0FCI630
D: 63 mm
Livrare în 24h
42,62 RON / Buc.
Cod produs: RV0FCI750
D: 75 mm
Livrare în 24h
58,42 RON / Buc.
Cod produs: RV0FCI900
D: 90 mm
Livrare în 24h
67,99 RON / Buc.
Cod produs: RV0FCI910
D: 110 mm
Livrare în 24h
88,49 RON / Buc.
Cod produs: RV0FCI920
D: 125 mm
Livrare în 24h
106,14 RON / Buc.
Cod produs: RV0FCI930
D: 140 mm
Livrare în 24h
125,36 RON / Buc.
Cod produs: RV0FCI940
D: 160 mm
Livrare în 24h
149,19 RON / Buc.
Cod produs: RV0FCI960
D: 200 mm
Livrare în 24h
282,66 RON / Buc.
Cod produs: RV0FCI970
D: 225 mm
Livrare în 24h
303,30 RON / Buc.
