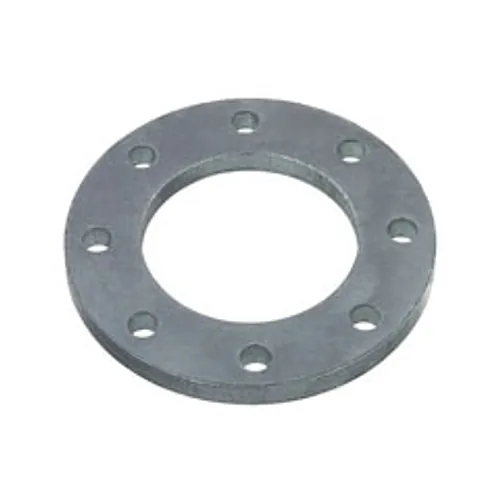

Flanșă liberă din oțel zincat PN16 cu orificii pentru prinderea îmbinărilor HDPE

Flanșă liberă oțel zincat PN16 d32-d500

Material: OL-ZN PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Flanșa liberă din oțel zincat PN16 Georg Fischer asigură strângerea mecanică structurală pentru tranzițiile cu flanșe din rețelele de conducte din polietilenă. Proiectată special pentru utilizarea cu adaptori de flanșă (capete de flanșă) din PE100, această piesă metrică garantează comprimarea uniformă a garniturii pentru diametre exterioare de la d32 până la d500 (DN25 până la DN500). Rezistând la o presiune de lucru de până la 16 bar, componenta permite racordarea directă a rețelelor termoplastice la robineți industriali, pompe și armături metalice.

Materiale și standarde

Fabricată din oțel carbon structural clasa S235JR, fiecare flanșă liberă dispune de o acoperire protectoare prin zincare, rezistentă la coroziune atmosferică și la condiții agresive din sol. Geometria cercului de găuri respectă șabloanele metrice standardizate de găurire pentru întreaga gamă dimensională.

Dimensiunile standardizate asigură compatibilitatea mecanică directă cu armături metalice și elemente din materiale termoplastice fără adaptări atipice:

  • Material de bază: Oțel structural S235JR cu acoperire protectoare prin zincare
  • Presiune nominală: Clasa PN16 (presiune de regim de 16 bar)
  • Standarde de perforare: EN 1092-1, ISO 7005 și DIN 2501 (găurire PN16)
  • Gamă dimensională: Diametre d32 mm până la d500 mm (DN25 până la DN500)
  • Compatibilitate sistem: Adaptori de flanșă PE100 SDR11 și SDR17

Caracteristici tehnice

Această flanșă liberă culisează pe adaptorul de flanșă PE100 pentru a distribui uniform solicitările de strângere mecanică pe gulerul piesei din polietilenă. Distribuția echilibrată a sarcinilor elimină concentratorii de tensiune și protejează îmbinările realizate prin sudură cap la cap sau electrofuziune împotriva șocurilor de presiune și dilatărilor termice.

Configurația perforațiilor este adaptată diametrului nominal, începând de la 4 găuri de șurub (M12) pentru d32 (DN25) până la 20 de găuri (M30) pentru d450 și d500 (DN500). Corpul rigid din oțel menține planeitatea pe garnituri de flanșă din elastomer, asigurând etanșeitatea pe termen lung în rețele de apă potabilă, circuite industriale și infrastructură edilitară.

Instalare și îmbinare

Montajul presupune introducerea flanșei libere pe țeava din PEHD înainte de sudarea adaptorului de flanșă în rețea. După sudarea cap la cap sau prin electrofuziune și răcirea completă a îmbinării, flanșa liberă este apropiată de gulerul piesei de capăt pentru fixare.

Instalatorii trebuie să asigure alinierea paralelă a flanșelor pereche și să utilizeze șuruburi, șaibe și piulițe corespunzătoare. Strângerea șuruburilor se realizează obligatoriu în cruce, în trepte succesive, cu cheie dinamometrică. Ca distribuitor autorizat Georg Fischer, BigWeld oferă suport tehnic complet și documentație de trasabilitate pentru montajul corect și durabil al fiecărei îmbinări.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Flanșa liberă din oțel zincat PN16 Georg Fischer asigură strângerea mecanică structurală pentru tranzițiile cu flanșe din rețelele de conducte din polietilenă. Proiectată special pentru utilizarea cu adaptori de flanșă (capete de flanșă) din PE100, această piesă metrică garantează comprimarea uniformă a garniturii pentru diametre exterioare de la d32 până la d500 (DN25 până la DN500). Rezistând la o presiune de lucru de până la 16 bar, componenta permite racordarea directă a rețelelor termoplastice la robineți industriali, pompe și armături metalice.

Materiale și standarde

Fabricată din oțel carbon structural clasa S235JR, fiecare flanșă liberă dispune de o acoperire protectoare prin zincare, rezistentă la coroziune atmosferică și la condiții agresive din sol. Geometria cercului de găuri respectă șabloanele metrice standardizate de găurire pentru întreaga gamă dimensională.

Dimensiunile standardizate asigură compatibilitatea mecanică directă cu armături metalice și elemente din materiale termoplastice fără adaptări atipice:

  • Material de bază: Oțel structural S235JR cu acoperire protectoare prin zincare
  • Presiune nominală: Clasa PN16 (presiune de regim de 16 bar)
  • Standarde de perforare: EN 1092-1, ISO 7005 și DIN 2501 (găurire PN16)
  • Gamă dimensională: Diametre d32 mm până la d500 mm (DN25 până la DN500)
  • Compatibilitate sistem: Adaptori de flanșă PE100 SDR11 și SDR17

Caracteristici tehnice

Această flanșă liberă culisează pe adaptorul de flanșă PE100 pentru a distribui uniform solicitările de strângere mecanică pe gulerul piesei din polietilenă. Distribuția echilibrată a sarcinilor elimină concentratorii de tensiune și protejează îmbinările realizate prin sudură cap la cap sau electrofuziune împotriva șocurilor de presiune și dilatărilor termice.

Configurația perforațiilor este adaptată diametrului nominal, începând de la 4 găuri de șurub (M12) pentru d32 (DN25) până la 20 de găuri (M30) pentru d450 și d500 (DN500). Corpul rigid din oțel menține planeitatea pe garnituri de flanșă din elastomer, asigurând etanșeitatea pe termen lung în rețele de apă potabilă, circuite industriale și infrastructură edilitară.

Instalare și îmbinare

Montajul presupune introducerea flanșei libere pe țeava din PEHD înainte de sudarea adaptorului de flanșă în rețea. După sudarea cap la cap sau prin electrofuziune și răcirea completă a îmbinării, flanșa liberă este apropiată de gulerul piesei de capăt pentru fixare.

Instalatorii trebuie să asigure alinierea paralelă a flanșelor pereche și să utilizeze șuruburi, șaibe și piulițe corespunzătoare. Strângerea șuruburilor se realizează obligatoriu în cruce, în trepte succesive, cu cheie dinamometrică. Ca distribuitor autorizat Georg Fischer, BigWeld oferă suport tehnic complet și documentație de trasabilitate pentru montajul corect și durabil al fiecărei îmbinări.
