Adaptor flanșă PE100 SDR11 PN16, d20-d800 mm

Adaptor flanșă PE100 SDR11 PN16, d20-d800 mm

Material: Polietilena PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

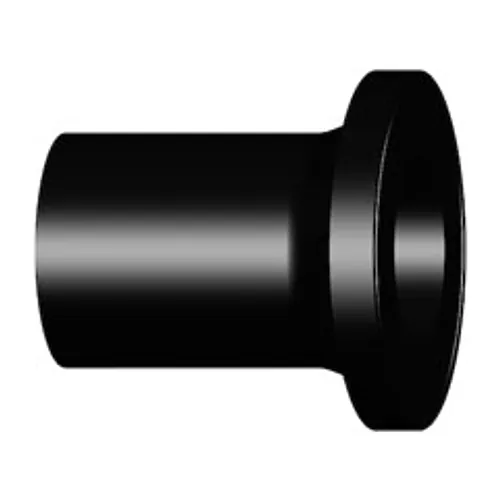

Adaptorul flanșă PE100 ELGEF Plus de la Georg Fischer (GF Piping Systems) este o piesă de capăt în execuție lungă proiectată pentru a realiza trecerea sigură a conductelor sub presiune din polietilenă către îmbinări cu flanșă demontabilă. Fabricat pentru rețele de apă de până la 16 bar și rețele de gaz de până la 10 bar, acest fiting SDR11 oferă instalatorilor și inginerilor o conexiune fiabilă către robineți industriali, agregate de pompare și cămine de distribuție.

Caracteristici tehnice

Gama ELGEF Plus SDR11 asigură etanșeitate completă și rezistență mecanică pe diametre cuprinse între d20 și d800 mm, fiind certificată pentru infrastructuri municipale și utilități industriale exigente. Capătul lung lis oferă o zonă paralelă generoasă pentru prinderea bacurilor de sudură și poziționarea manșoanelor electrofuziune.

  • Presiune nominală: 16 bar apă / 10 bar gaz (certificare FM 1613 la PN15 pentru d90 până la d500 mm)
  • Gamă dimensională: Diametre exterioare d20 până la d800 mm, cu grosimi de perete între 1,9 mm și 74,0 mm
  • Clasă material: Rășină virgină de polietilenă de înaltă densitate PE100
  • Raport dimensional: SDR 11, execuție lungă
  • Suprafață de etanșare: Față combinată striată și plată (Tip A fără teșitură, Tip B cu teșitură)

Instalare și îmbinare

Îmbinarea pe traseul de țeavă PEHD se realizează prin sudură cap la cap, electrofuziune sau sudare cu infraroșu, respectând prescripțiile tehnice DVS 2207. Lungimea execuției permite fixarea stabilă în bacurile mașinilor de sudură sau montajul facil al mufelor electrofuziune atât pe șantier, cât și în atelierele de prefabricare.

La îmbinarea cu flanșă se utilizează o flanșă liberă corespunzătoare și garnituri adecvate fluidului vehiculat. Garniturile profilate din EPDM, NBR și FKM acoperă diametrele d20 - d800, iar garniturile plate sunt utilizabile pe intervalul d20 - d315. Profilul adaptorului permite montajul direct pentru robineți fluture din plastic până la DN300 (Tip 567 și 578) și robineți fluture metalici până la DN250 (Tip 038, 039, 044 și 065), asigurând deschiderea completă a clapetei fără distanțiere suplimentare.

Aplicații

Adaptorul este destinat rețelelor de transport și distribuție a apei potabile, instalațiilor de irigații, rețelelor de gaz combustibil și circuitelor industriale cu fluide sub presiune. BigWeld este distribuitor autorizat Georg Fischer și furnizează gama completă de adaptori de flanșă ELGEF Plus pentru proiecte complexe de infrastructură și instalații tehnologice.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Adaptorul flanșă PE100 ELGEF Plus de la Georg Fischer (GF Piping Systems) este o piesă de capăt în execuție lungă proiectată pentru a realiza trecerea sigură a conductelor sub presiune din polietilenă către îmbinări cu flanșă demontabilă. Fabricat pentru rețele de apă de până la 16 bar și rețele de gaz de până la 10 bar, acest fiting SDR11 oferă instalatorilor și inginerilor o conexiune fiabilă către robineți industriali, agregate de pompare și cămine de distribuție.

Caracteristici tehnice

Gama ELGEF Plus SDR11 asigură etanșeitate completă și rezistență mecanică pe diametre cuprinse între d20 și d800 mm, fiind certificată pentru infrastructuri municipale și utilități industriale exigente. Capătul lung lis oferă o zonă paralelă generoasă pentru prinderea bacurilor de sudură și poziționarea manșoanelor electrofuziune.

  • Presiune nominală: 16 bar apă / 10 bar gaz (certificare FM 1613 la PN15 pentru d90 până la d500 mm)
  • Gamă dimensională: Diametre exterioare d20 până la d800 mm, cu grosimi de perete între 1,9 mm și 74,0 mm
  • Clasă material: Rășină virgină de polietilenă de înaltă densitate PE100
  • Raport dimensional: SDR 11, execuție lungă
  • Suprafață de etanșare: Față combinată striată și plată (Tip A fără teșitură, Tip B cu teșitură)

Instalare și îmbinare

Îmbinarea pe traseul de țeavă PEHD se realizează prin sudură cap la cap, electrofuziune sau sudare cu infraroșu, respectând prescripțiile tehnice DVS 2207. Lungimea execuției permite fixarea stabilă în bacurile mașinilor de sudură sau montajul facil al mufelor electrofuziune atât pe șantier, cât și în atelierele de prefabricare.

La îmbinarea cu flanșă se utilizează o flanșă liberă corespunzătoare și garnituri adecvate fluidului vehiculat. Garniturile profilate din EPDM, NBR și FKM acoperă diametrele d20 - d800, iar garniturile plate sunt utilizabile pe intervalul d20 - d315. Profilul adaptorului permite montajul direct pentru robineți fluture din plastic până la DN300 (Tip 567 și 578) și robineți fluture metalici până la DN250 (Tip 038, 039, 044 și 065), asigurând deschiderea completă a clapetei fără distanțiere suplimentare.

Aplicații

Adaptorul este destinat rețelelor de transport și distribuție a apei potabile, instalațiilor de irigații, rețelelor de gaz combustibil și circuitelor industriale cu fluide sub presiune. BigWeld este distribuitor autorizat Georg Fischer și furnizează gama completă de adaptori de flanșă ELGEF Plus pentru proiecte complexe de infrastructură și instalații tehnologice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 25 mm
753800007
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 12,98 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
753800006
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 12,48 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
753800008
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 14,81 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
753800009
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 17,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
753800010
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 22,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
753800011
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 21,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
753800012
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 32,11 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
753800013
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 37,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
753800014
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 44,18 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
753800015
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 56,91 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
753800016
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 84,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
753800017
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 87,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 180 mm
753800018
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 126,53 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
753800019
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 156,97 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
753800020
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 181,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
753800021
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 312,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
753800022
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 422,68 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
753800023
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 455,78 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm
753800224
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 1.509,77 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
753800225
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 2.723,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm
753800226
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 6.374,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
753800227
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 7.848,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 560 mm
753800228
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 12.174,57 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 630 mm
753800229
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 14.664,21 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 710 mm
753800030
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 10.824,27 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 800 mm
753800033
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 17.575,77 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
0753800087
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 26,08 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
0753800088
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 28,33 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
0753800089
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 33,43 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
0753800090
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 44,31 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
0753800091
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 66,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
0753800092
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 69,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
0753800094
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 113,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
