Adaptor flanșă S5/SDR11 PP-H, d20–500 mm

  Fișă tehnică (PDF)

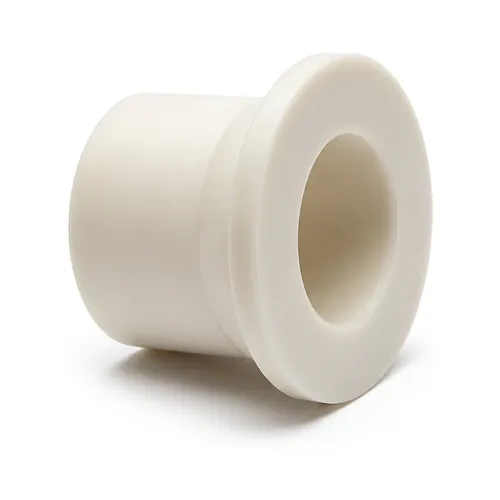

Adaptorul de flanșă Georg Fischer PROGEF Standard este piesa de trecere prin sudură cap la cap folosită pentru a încheia o conductă de polipropilenă într-o îmbinare demontabilă cu flanșă. Este executat din polipropilenă homopolimer izotactic β-PP-H conform EN ISO 15494, în seria dimensională S5 / SDR11, la presiunea nominală PN 10 bar, și acoperă gama metrică d20 - d500 mm, de la ramificațiile mici de aparatură până la colectoarele principale de proces. Diametrele mari, începând de la d355, sunt realizate din PP-R cu MRS 10 MPa, pentru a menține grosimea de perete și rezistența hidrostatică de durată la nivelul restului sistemului.

Suprafața de etanșare combină un profil plan cu unul striat: striațiile fixează garniturile profilate din elastomer conform EN 681 — EPDM sau FKM, în funcție de fluidul vehiculat — iar zona plană distribuie uniform sarcina la strângerea flanșei libere. Flanșele libere se livrează separat, din polipropilenă armată cu fibră de sticlă PP-GF30, stabilizată UV, în variantele PN10 DN15-600 și PN16 DN15-400, sau cu inserții din oțel ori fontă unde se cer momente de strângere mai mari. Deoarece etanșarea este asigurată de garnitură, nu de materialul plastic, îmbinarea poate fi desfăcută și refăcută pentru intervenții la pompe, robineți sau aparatură de măsură, fără tăierea conductei.

Capătul de sudare este compatibil atât cu sudura cap la cap conform DVS 2207, cât și cu sudura fără contact cu infraroșu (IR), astfel că adaptorul se prelucrează pe aceleași utilaje și cu aceiași parametri ca restul fitingurilor PROGEF Standard. Aplicațiile tipice sunt procesele chimice, efluenții industriali și tratarea apei și a apelor uzate, unde sunt necesare rezistența chimică, stabilitatea termică și rezistența hidrostatică de durată ale PP-H; sistemul este dimensionat pentru o durată de funcționare de 25 de ani cu apă la 20 grade. BigWeld livrează gama în calitate de distribuitor autorizat Georg Fischer.

• Material: β-PP-H conform EN ISO 15494 (PP-R, MRS 10 MPa, de la d355)
• Serie dimensională: S5 / SDR11
• Presiune nominală: PN 10 bar
• Gamă de dimensiuni: d20 - d500 mm
• Îmbinare: sudură cap la cap DVS 2207, sudură IR
• Suprafață de etanșare: plană și striată, pentru garnituri profilate EN 681
