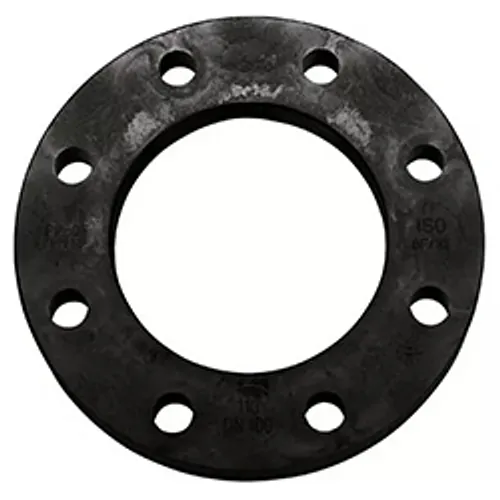

Flanșă liberă profilată oțel PN6 d710-d900

  Fisa Tehnica |   Catalog | Video Instructiuni

Flanșa liberă profilată Georg Fischer din oțel PN6 reprezintă o soluție tehnică de înaltă rezistență, special concepută pentru realizarea îmbinărilor prin flanșe în rețele din polietilenă de mari dimensiuni. Destinată integrării în sisteme metrice din PEHD îmbinate prin sudură cap la cap, această flanșă industrială robustă este disponibilă pentru conducte cu diametre exterioare între d710 și d900 (DN700 până la DN900), pentru clasa de presiune PN6. BigWeld furnizează această piesă ca distribuitor autorizat Georg Fischer, asigurând trasabilitate și conformitate deplină cu standardele europene pentru infrastructura de utilități și rețele industriale.

Concepută special pentru a prelua solicitările mecanice din instalațiile de mari dimensiuni, piesa beneficiază de o suprafață profilată pe partea interioară. Această geometrie reproduce fidel profilul gulerului adaptorului de flanșă din PEHD, distribuind uniform forțele generate de bolțuri pe întreaga suprafață de contact. Prin eliminarea tensiunilor punctuale în timpul strângerii, profilul previne deformarea gulerului și pierderile de etanșare pe termen lung. Fața exterioară este plană, oferind o așezare optimă pentru șaibe și șuruburi standard.

Dimensiunile de conectare respectă standardele ISO 7005, EN 1092-1 și DIN 2501. Flanșa utilizează cercul de găuri corespunzător tiparului PN10, cu 24 până la 28 de orificii pentru șuruburi M27 și M30, asigurând compatibilitatea directă cu robineți industriali, debitmetre și tronsoane metalice. Construcția din oțel structural S235-JR zincat sau polipropilenă armată cu inserție metalică garantează o rezistență ridicată la coroziune, fiind adecvată atât pentru montaj aerian, cât și pentru instalare subterană.

• Presiune nominală: PN6 (presiune de lucru 6 bar)
• Diametre conductă: PEHD metric d710 mm, d800 mm și d900 mm
• Dimensiuni nominale: DN700, DN800 și DN900
• Standarde dimensionale: ISO 7005, EN 1092-1, DIN 2501
• Tipar găurire: cerc PN10 (24–28 găuri, șuruburi M27–M30)
• Design: profil interior pentru guler adaptor flanșă, exterior plat
• Variante material: oțel galvanizat S235-JR / compozit PP-oțel
• Aplicații: magistrale de apă, circuite industriale de răcire, rețele îngropate
