Flanșă PP-Oțel profilată PN10 d450-d630

Flanșă PP-Oțel profilată PN10 d450-d630

  Fisa Tehnica |   Catalog | Video Instructiuni

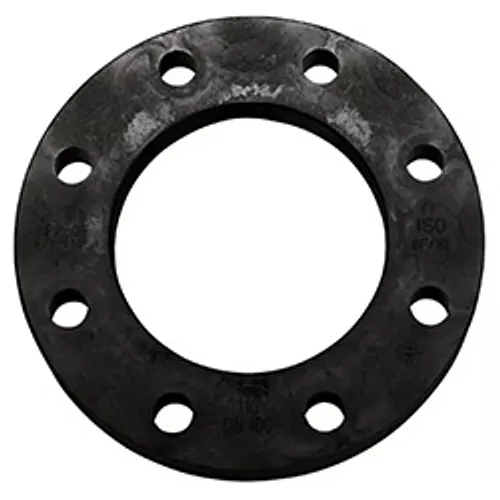

Flanșa liberă profilată PP-Oțel PN10 de la Georg Fischer este o componentă compozită de mare rezistență, proiectată pentru conducte din polietilenă îmbinate cu adaptori de flanșă sudați cap la cap. Miezul din fontă ductilă GGG 50 este complet înglobat într-o carcasă din polipropilenă armată cu fibră de sticlă, îmbinând rigiditatea mecanică necesară la strângerea șuruburilor cu protecția totală împotriva coroziunii atmosferice și din sol. BigWeld furnizează aceste produse tehnice în calitate de distribuitor autorizat Georg Fischer pentru rețele municipale și aplicații industriale.

Destinată diametrelor d450 până la d630 (DN 450 până la DN 600), flanșa liberă are un profil interior adaptat gulerului conic al adaptorilor de flanșă din PEHD. Această potrivire geometrică distribuie uniform solicitările axiale de strângere pe umărul termoplastic, eliminând încărcările punctuale, concentrările de tensiune și riscul de deformare a gulerului la strângerea șuruburilor. Suprafața exterioară plană asigură așezarea stabilă a șuruburilor metrice și a șaibelor, menținând comprimarea constantă a garniturii și etanșeitatea îmbinării până la 10 bar presiune de lucru.

Dimensiunile de racordare și configurația găurilor respectă normele EN 1092-1, ISO 7005 și DIN 2501 pentru clasa de presiune PN10, permițând conectarea directă la robineți industriali, pompe și conducte metalice. Învelișul integral din polipropilenă protejează inserția metalică împotriva solurilor agresive, a apei freatice și a mediilor chimice, eliminând lucrările de protecție anticorozivă specifice flanșelor din oțel nevopsit.

  • Tip produs: Flanșă liberă profilată pentru adaptori de flanșă PEHD
  • Producător: Georg Fischer (GF Piping Systems)
  • Presiune nominală: PN10, presiune maximă de lucru 10 bar
  • Diametre: d450 mm până la d630 mm (DN 450 până la DN 600)
  • Material: Polipropilenă armată cu fibră de sticlă și insert din fontă ductilă GGG 50
  • Găurire flanșă: EN 1092-1, ISO 7005, DIN 2501 PN10
  • Compatibilitate: Fitinguri PEHD Georg Fischer ELGEF Plus și ecoFIT
  • Aplicații: Rețele de apă potabilă, canalizare sub presiune, fluide industriale

  Fisa Tehnica |   Catalog | Video Instructiuni

Flanșa liberă profilată PP-Oțel PN10 de la Georg Fischer este o componentă compozită de mare rezistență, proiectată pentru conducte din polietilenă îmbinate cu adaptori de flanșă sudați cap la cap. Miezul din fontă ductilă GGG 50 este complet înglobat într-o carcasă din polipropilenă armată cu fibră de sticlă, îmbinând rigiditatea mecanică necesară la strângerea șuruburilor cu protecția totală împotriva coroziunii atmosferice și din sol. BigWeld furnizează aceste produse tehnice în calitate de distribuitor autorizat Georg Fischer pentru rețele municipale și aplicații industriale.

Destinată diametrelor d450 până la d630 (DN 450 până la DN 600), flanșa liberă are un profil interior adaptat gulerului conic al adaptorilor de flanșă din PEHD. Această potrivire geometrică distribuie uniform solicitările axiale de strângere pe umărul termoplastic, eliminând încărcările punctuale, concentrările de tensiune și riscul de deformare a gulerului la strângerea șuruburilor. Suprafața exterioară plană asigură așezarea stabilă a șuruburilor metrice și a șaibelor, menținând comprimarea constantă a garniturii și etanșeitatea îmbinării până la 10 bar presiune de lucru.

Dimensiunile de racordare și configurația găurilor respectă normele EN 1092-1, ISO 7005 și DIN 2501 pentru clasa de presiune PN10, permițând conectarea directă la robineți industriali, pompe și conducte metalice. Învelișul integral din polipropilenă protejează inserția metalică împotriva solurilor agresive, a apei freatice și a mediilor chimice, eliminând lucrările de protecție anticorozivă specifice flanșelor din oțel nevopsit.

  • Tip produs: Flanșă liberă profilată pentru adaptori de flanșă PEHD
  • Producător: Georg Fischer (GF Piping Systems)
  • Presiune nominală: PN10, presiune maximă de lucru 10 bar
  • Diametre: d450 mm până la d630 mm (DN 450 până la DN 600)
  • Material: Polipropilenă armată cu fibră de sticlă și insert din fontă ductilă GGG 50
  • Găurire flanșă: EN 1092-1, ISO 7005, DIN 2501 PN10
  • Compatibilitate: Fitinguri PEHD Georg Fischer ELGEF Plus și ecoFIT
  • Aplicații: Rețele de apă potabilă, canalizare sub presiune, fluide industriale
Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 450 mm
DN 450 mm
724705026
Buc. 3.797,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm
DN 500 mm
724700426
Buc. 4.061,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
DN 500 mm
724700427
Buc. 4.061,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 560 mm
DN 600 mm
724700428
Buc. 7.623,47 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 630 mm
DN 600 mm
724700429
Buc. 7.286,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 724705026
D: 450 mm
DN: 450 mm
Livrare în 10-15 zile
3.797,95 RON / Buc.
Cod produs: 724700426
D: 450 mm
DN: 500 mm
Livrare în 10-15 zile
4.061,96 RON / Buc.
Cod produs: 724700427
D: 500 mm
DN: 500 mm
Livrare în 10-15 zile
4.061,96 RON / Buc.
Cod produs: 724700428
D: 560 mm
DN: 600 mm
Livrare în 10-15 zile
7.623,47 RON / Buc.
Cod produs: 724700429
D: 630 mm
DN: 600 mm
Livrare în 10-15 zile
7.286,64 RON / Buc.
