Flanșă liberă oțel zincat PN10 d200-d630

Flanșă liberă oțel zincat PN10 d200-d630

Material: OL/ZN PN: 10 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

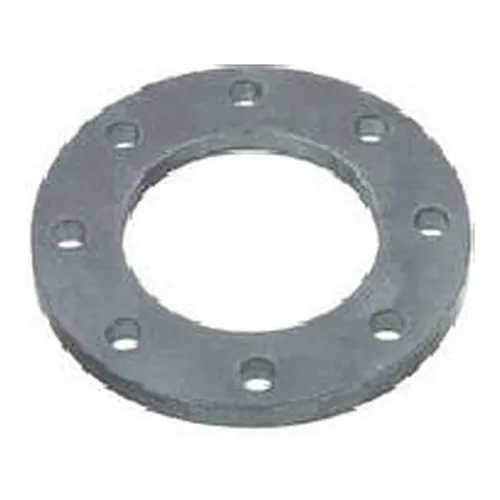

Această flanșă liberă Georg Fischer (GF Piping Systems) din oțel zincat asigură o îmbinare demontabilă robustă pentru rețele de conducte PEHD PE100 și PE80 îmbinate prin sudură cap la cap, acoperind gama d200 – d630 mm (DN200 – DN600). Fabricată din oțel carbon S235JR zincat termic, piesa acționează ca un inel liber ce strânge adaptorul flanșă din polietilenă pe armăturile metalice. Cu o clasă de presiune PN10, oferă inginerilor o conexiune sigură fără contact între oțel și fluidul vehiculat.

Caracteristici tehnice

Flanșa liberă prezintă dimensiuni de găurire standardizate conform normelor internaționale, permițând interschimbabilitatea completă cu armăturile industriale și agregatele de pompare. Piesa culisează liber peste gulerul adaptorului PEHD, permițând alinierea orificiilor pentru șuruburi direct pe șantier, fără torsionarea conductei sudate.

  • Presiune nominală: PN10 (10 bar)
  • Material de bază: oțel S235JR zincat termic (OL/ZN)
  • Gamă dimensională: d200 până la d630 mm (diametre nominale DN200 – DN600)
  • Standarde de găurire: ISO 7005, EN 1092 și DIN 2501
  • Organe de asamblare: șuruburi M20 până la M27, cu cerc de 8 până la 20 de găuri
  • Diametru exterior flanșă: 340 mm până la 780 mm pe întregul interval dimensional

Aplicații

Aceste flanșe libere sunt utilizate pe scară largă în punctele unde magistralele din polietilenă de mari dimensiuni se racordează la echipamente metalice, stații de tratare sau rețele edilitare. Întrucât inelul din oțel rămâne complet în afara căii de curgere a fluidului, acesta conferă rezistență mecanică fără risc de coroziune internă.

Domeniile comune de utilizare includ rețele de alimentare cu apă, circuite industriale de răcire, stații de pompare, cămine de robineți și instalații de proces. Stratul protector de zinc rezistent conferă o excelentă protecție la coroziune atmosferică în cămine umede și medii exterioare expuse. Compatibilitatea deplină cu sistemele Georg Fischer ecoFIT și ELGEF Plus facilitează integrarea optimă în rețelele sudate cap la cap și electrofuziune.

Instalare și îmbinare

Montajul presupune introducerea flanșei libere pe țeavă înainte de sudura adaptorului de flanșă PEHD, garantând culisarea nestingherită pe fusul conductei. Posibilitatea de rotire la 360 de grade permite alinierea găurilor fără a introduce solicitări de torsiune în tronsonul deja sudat.

Între gulerele din polietilenă se montează o garnitură flanșă corespunzătoare înainte de introducerea șuruburilor. Strângerea se realizează în cruce, în trepte progresive, folosind o cheie dinamometrică conform instrucțiunilor tehnice recomandate de producător, pentru a preveni deformarea neuniformă a garniturii. BigWeld este distribuitor autorizat Georg Fischer și livrează această gamă în toată Europa.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Această flanșă liberă Georg Fischer (GF Piping Systems) din oțel zincat asigură o îmbinare demontabilă robustă pentru rețele de conducte PEHD PE100 și PE80 îmbinate prin sudură cap la cap, acoperind gama d200 – d630 mm (DN200 – DN600). Fabricată din oțel carbon S235JR zincat termic, piesa acționează ca un inel liber ce strânge adaptorul flanșă din polietilenă pe armăturile metalice. Cu o clasă de presiune PN10, oferă inginerilor o conexiune sigură fără contact între oțel și fluidul vehiculat.

Caracteristici tehnice

Flanșa liberă prezintă dimensiuni de găurire standardizate conform normelor internaționale, permițând interschimbabilitatea completă cu armăturile industriale și agregatele de pompare. Piesa culisează liber peste gulerul adaptorului PEHD, permițând alinierea orificiilor pentru șuruburi direct pe șantier, fără torsionarea conductei sudate.

  • Presiune nominală: PN10 (10 bar)
  • Material de bază: oțel S235JR zincat termic (OL/ZN)
  • Gamă dimensională: d200 până la d630 mm (diametre nominale DN200 – DN600)
  • Standarde de găurire: ISO 7005, EN 1092 și DIN 2501
  • Organe de asamblare: șuruburi M20 până la M27, cu cerc de 8 până la 20 de găuri
  • Diametru exterior flanșă: 340 mm până la 780 mm pe întregul interval dimensional

Aplicații

Aceste flanșe libere sunt utilizate pe scară largă în punctele unde magistralele din polietilenă de mari dimensiuni se racordează la echipamente metalice, stații de tratare sau rețele edilitare. Întrucât inelul din oțel rămâne complet în afara căii de curgere a fluidului, acesta conferă rezistență mecanică fără risc de coroziune internă.

Domeniile comune de utilizare includ rețele de alimentare cu apă, circuite industriale de răcire, stații de pompare, cămine de robineți și instalații de proces. Stratul protector de zinc rezistent conferă o excelentă protecție la coroziune atmosferică în cămine umede și medii exterioare expuse. Compatibilitatea deplină cu sistemele Georg Fischer ecoFIT și ELGEF Plus facilitează integrarea optimă în rețelele sudate cap la cap și electrofuziune.

Instalare și îmbinare

Montajul presupune introducerea flanșei libere pe țeavă înainte de sudura adaptorului de flanșă PEHD, garantând culisarea nestingherită pe fusul conductei. Posibilitatea de rotire la 360 de grade permite alinierea găurilor fără a introduce solicitări de torsiune în tronsonul deja sudat.

Între gulerele din polietilenă se montează o garnitură flanșă corespunzătoare înainte de introducerea șuruburilor. Strângerea se realizează în cruce, în trepte progresive, folosind o cheie dinamometrică conform instrucțiunilor tehnice recomandate de producător, pentru a preveni deformarea neuniformă a garniturii. BigWeld este distribuitor autorizat Georg Fischer și livrează această gamă în toată Europa.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 200 mm
DN 200 mm
701474383
Material: OL/ZN
PN: 10 Bar
Buc. 603,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
DN 200 mm
701474388
Material: OL/ZN
PN: 10 Bar
Buc. 603,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
DN 250 mm
701474399
Material: OL/ZN
PN: 10 Bar
Buc. 905,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
DN 250 mm
701474400
Material: OL/ZN
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
DN 300 mm
701474401
Material: OL/ZN
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm
DN 350 mm
701480489
Material: OL/ZN
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
DN 500 mm
701480492
Material: OL/ZN
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 560 mm
DN 600 mm
701480493
Material: OL/ZN
PN: 10 Bar
Buc. 7.623,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 630 mm
DN 600 mm
701480494
Material: OL/ZN
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 701474383
D: 200 mm
DN: 200 mm
Livrare în 10-15 zile
603,85 RON / Buc.
Cod produs: 701474388
D: 225 mm
DN: 200 mm
Livrare în 10-15 zile
603,85 RON / Buc.
Cod produs: 701474399
D: 250 mm
DN: 250 mm
Livrare în 10-15 zile
905,75 RON / Buc.
Cod produs: 701474400
D: 280 mm
DN: 250 mm
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: 701474401
D: 315 mm
DN: 300 mm
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: 701480489
D: 355 mm
DN: 350 mm
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: 701480492
D: 500 mm
DN: 500 mm
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: 701480493
D: 560 mm
DN: 600 mm
Livrare în 10-15 zile
7.623,90 RON / Buc.
Cod produs: 701480494
D: 630 mm
DN: 600 mm
Livrare în 10-15 zile
La Cerere / Buc.
