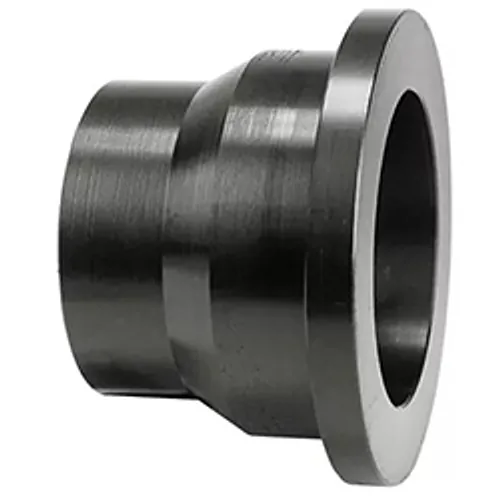

Adaptor flanșă ecoFIT de ieșire, PE100, d40-d315mm, SDR17, PN10

  Fisa Tehnica |   Catalog | Video Instructiuni

Adaptorul de flanșă de ieșire ecoFIT de la Georg Fischer, realizat din PE100, este un racord injectat proiectat pentru a asigura tranziția sigură între conductele din polietilenă și armăturile cu flanșă din rețelele industriale. Proiectat pentru îmbinare prin sudură cap la cap conform normativului DVS 2207, piesa asigură o conexiune etanșă și durabilă între rețelele de conducte PEHD și echipamentele industriale, pompe sau armături flanșate. Cu o geometrie conformă claselor SDR17 și SDR17.6, racordul oferă o presiune nominală de lucru PN10 (10 bar), asigurând o capacitate hidraulică optimă și o rezistență chimică ridicată în medii industriale solicitante.

Fabricat din rășină virgină de PE100 cu o densitate de aproximativ 0,95 g/cm³ și o tensiune de curgere la tracțiune de 25 N/mm² la 23 grade C, adaptorul garantează o rezistență ridicată la propagarea fisurilor și la solicitări mecanice susținute. Gama dimensională acoperă diametre exterioare de la d40mm până la d315mm, având lungimi maxime (Lmax) între 64mm și 272mm și cercuri de găuri pentru șuruburi (D1) între 80mm și 375mm. Profilul special de ieșire este compatibil direct cu clapete sau supape de sens de tip wafer Tip 369 și necesită inele de flanșă pentru sisteme cu mufă, realizând o comprimare uniformă pe garnitură flanșă.

Fabricația respectă standardele EN ISO 15494 și specificațiile DVS 2207 în unități certificate ISO 9001 și ISO 14001. Produsul este utilizat pe scară largă în transportul fluidelor chimice industriale, circuite de apă de răcire, uzine de desalinizare, tratarea apei și aplicații miniere. BigWeld furnizează gama ecoFIT pe piața europeană în calitate de distribuitor autorizat Georg Fischer, punând la dispoziția inginerilor și instalatorilor componente termoplastice certificate pentru rețele de conducte de mare fiabilitate.

Montajul se realizează prin sudură cap la cap cu element încălzitor, respectând timpii și parametrii stabiliți de DVS 2207. La asamblarea îmbinării flanșate, se recomandă utilizarea de flanșă liberă compatibilă și garnituri adecvate, șuruburile fiind strânse în cruce cu cheie dinamometrică pentru a preveni solicitările asimetrice pe suprafața de etanșare și a menține integritatea sistemului.
