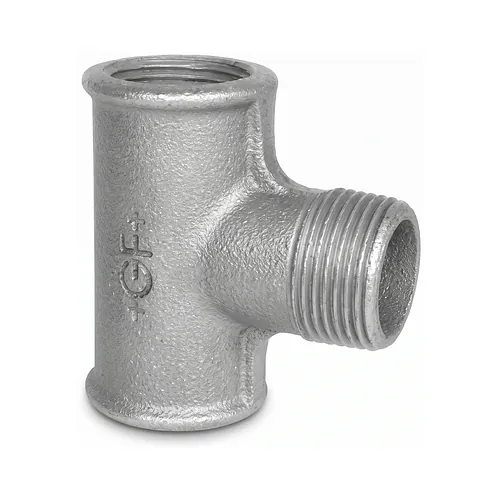

Teu egal Fig. 133 fontă maleabilă zincată 3/8-1 inch

Teu egal Fig. 133 fontă maleabilă zincată 3/8-1 inch

Material: Fonta Zn

  Fișă tehnică (PDF)

Teul egal figura 133 produs de Georg Fischer asigură ramificații fiabile la 90 de grade în rețelele de conducte filetate din aplicații industriale, comerciale și de utilități. Proiectate pentru conducte de proces, apă potabilă, aer comprimat, gaze combustibile și instalații de încălzire, aceste componente realizează distribuția echilibrată a fluidelor cu pierderi minime de sarcină. Fabricate din fontă maleabilă de înaltă calitate cu protecție prin zincare termică, piesele oferă rezistență mecanică pe termen lung și etanșeitate sigură sub presiune.

Caracteristici tehnice

Teul egal figura 133 Georg Fischer este proiectat pentru o presiune maximă admisibilă de lucru de 25 bar la temperaturi ale fluidului cuprinse între minus 20 și 120 de grade Celsius. La temperaturi ridicate de până la 300 de grade Celsius, fitingul garantează funcționarea în siguranță până la o presiune de 20 bar.

  • Presiune nominală: 25 bar (minus 20 până la 120 grade Celsius), 20 bar (până la 300 grade Celsius)
  • Geometrie racord: Trei căi identice cu filet interior cilindric paralel (Rp)
  • Standard filet: Filete de îmbinare conforme cu EN 10226-1 și ISO 7-1
  • Standard dimensional: EN 10242 Simbol de Proiectare A
  • Asigurarea calității: Testare individuală de etanșeitate 100% în fabrică

Materiale și standarde

Corpul fitingului este turnat din fontă maleabilă cu inimă albă recoaptă și decarburată clasa EN-GJMW-400-5, conformă cu standardele EN 1562 și EN 10242. Această microstructură combină o rezistență la tracțiune de 400 N/mm² cu o alungire de 5 procente, eliminând riscul ruperii casante sub șocuri termice sau vibrații mecanice.

Protecția împotriva coroziunii este asigurată prin zincare termică prin imersie cu zinc de înaltă puritate, generând un strat multistrat din aliaj fier-zinc aderent la suprafața decarburată. Finisajul zincat nu conține hidrocarburi aromatice policiclice, respectând integral directivele europene de igienă pentru apă potabilă și rezistând la degradare atmosferică.

Instalare și îmbinare

Îmbinarea se realizează prin filete interioare paralele (Rp) prelucrate cu precizie, care se asamblează cu filete exterioare conice (R) utilizând materiale de etanșare compatibile. Cotele z standardizate dezvoltate de Georg Fischer oferă referințe exacte ax-față, accelerând proiectarea traseului, debitarea țevilor și prefabricarea modulară.

Montatorii beneficiază de dimensiuni standardizate ce permit alinierea rapidă pe șantier, fără tensiuni unghiulare induse în conducte. Fitingurile sunt pe deplin compatibile cu sculele uzuale de filetare și cu pastele sau benzile de etanșare agrementate pentru apă, gaz sau fluide industriale.

  Fișă tehnică (PDF)

Teul egal figura 133 produs de Georg Fischer asigură ramificații fiabile la 90 de grade în rețelele de conducte filetate din aplicații industriale, comerciale și de utilități. Proiectate pentru conducte de proces, apă potabilă, aer comprimat, gaze combustibile și instalații de încălzire, aceste componente realizează distribuția echilibrată a fluidelor cu pierderi minime de sarcină. Fabricate din fontă maleabilă de înaltă calitate cu protecție prin zincare termică, piesele oferă rezistență mecanică pe termen lung și etanșeitate sigură sub presiune.

Caracteristici tehnice

Teul egal figura 133 Georg Fischer este proiectat pentru o presiune maximă admisibilă de lucru de 25 bar la temperaturi ale fluidului cuprinse între minus 20 și 120 de grade Celsius. La temperaturi ridicate de până la 300 de grade Celsius, fitingul garantează funcționarea în siguranță până la o presiune de 20 bar.

  • Presiune nominală: 25 bar (minus 20 până la 120 grade Celsius), 20 bar (până la 300 grade Celsius)
  • Geometrie racord: Trei căi identice cu filet interior cilindric paralel (Rp)
  • Standard filet: Filete de îmbinare conforme cu EN 10226-1 și ISO 7-1
  • Standard dimensional: EN 10242 Simbol de Proiectare A
  • Asigurarea calității: Testare individuală de etanșeitate 100% în fabrică

Materiale și standarde

Corpul fitingului este turnat din fontă maleabilă cu inimă albă recoaptă și decarburată clasa EN-GJMW-400-5, conformă cu standardele EN 1562 și EN 10242. Această microstructură combină o rezistență la tracțiune de 400 N/mm² cu o alungire de 5 procente, eliminând riscul ruperii casante sub șocuri termice sau vibrații mecanice.

Protecția împotriva coroziunii este asigurată prin zincare termică prin imersie cu zinc de înaltă puritate, generând un strat multistrat din aliaj fier-zinc aderent la suprafața decarburată. Finisajul zincat nu conține hidrocarburi aromatice policiclice, respectând integral directivele europene de igienă pentru apă potabilă și rezistând la degradare atmosferică.

Instalare și îmbinare

Îmbinarea se realizează prin filete interioare paralele (Rp) prelucrate cu precizie, care se asamblează cu filete exterioare conice (R) utilizând materiale de etanșare compatibile. Cotele z standardizate dezvoltate de Georg Fischer oferă referințe exacte ax-față, accelerând proiectarea traseului, debitarea țevilor și prefabricarea modulară.

Montatorii beneficiază de dimensiuni standardizate ce permit alinierea rapidă pe șantier, fără tensiuni unghiulare induse în conducte. Fitingurile sunt pe deplin compatibile cu sculele uzuale de filetare și cu pastele sau benzile de etanșare agrementate pentru apă, gaz sau fluide industriale.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Filet 3/8"
770133203
Material: Fonta Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2"
770133204
Material: Fonta Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4"
770133205
Material: Fonta Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1"
770133206
Material: Fonta Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 770133203
Filet: 3/8"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770133204
Filet: 1/2"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770133205
Filet: 3/4"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770133206
Filet: 1"
Livrare în 24h
La Cerere / Buc.
