Racord olandez ABS metric fontă maleabilă zincată filet exterior R PN10

  Fișă tehnică (PDF)

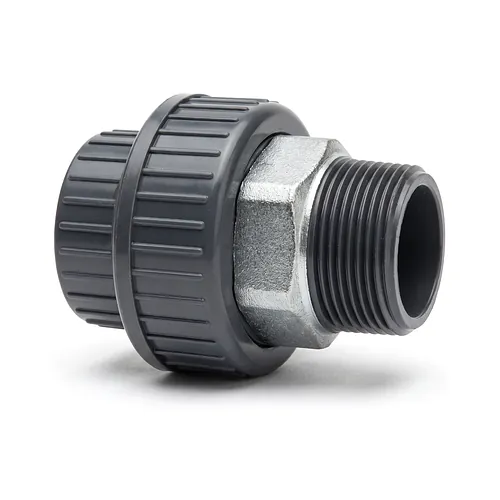

Racordul olandez de tranziție Georg Fischer ABS metric asigură o legătură demontabilă de înaltă siguranță între conductele termoplastice din ABS și echipamentele industriale metalice prevăzute cu racorduri filetate. Proiectat special pentru circuite industriale de apă răcită și instalații secundare de refrigerare, acest fiting compus din trei piese combină o mufă metrică din ABS pentru lipire, un capăt din fontă maleabilă zincată termic cu filet exterior conic R, o piuliță olandeză din ABS și o garnitură profilată din EPDM, fiind certificat PN10 la 20 grade C.

Caracteristici tehnice

Acest racord olandez de tranziție este proiectat pentru o presiune nominală de lucru de până la PN10 (10 bar) la temperatura de referință de 20 grade C. Ansamblul permite deconectarea mecanică rapidă a conductei pentru revizia pompelor sau a robineților fără secționarea rețelei fixe din ABS.

• Presiune nominală: PN10 (10 bar) la temperatura de referință de 20 grade C.
• Conexiune plastic: Mufă metrică pentru lipire prin mufare pe țeavă din ABS metric.
• Conexiune metalică: Filet exterior conic R realizat din fontă maleabilă zincată termic.
• Element de etanșare: Garnitură profilată din elastomer EPDM rezistent la apă și soluții de glicol.
• Configurație ansamblu: Construcție demontabilă din trei piese cu piuliță olandeză din ABS.

Materiale și standarde

Racordul asociază copolimerul de acrilonitril butadien stiren (ABS) cu fonta maleabilă zincată termic pentru a oferi rezistență mecanică ridicată și izolare galvanică totală. Corpul termoplastic își menține ductilitatea structurală și rezistența la impact chiar și la temperaturi negative specifice agentului de răcire.

Piesa filetată din fontă maleabilă garantează o rezistență excelentă împotriva tensiunilor mecanice de strângere și a vibrațiilor transmise de echipamente. Împreună cu inerția chimică a materialului ABS fără halogeni, fitingul elimină coroziunea de contact la racordarea traseelor din plastic pe pompe, chillere, schimbătoare de căldură sau robineți metalici. Garnitura din EPDM păstrează elasticitatea pe termen lung sub fluctuații termice continue.

Instalare și îmbinare

Montajul presupune lipirea prin mufare pe capătul din ABS și etanșarea filetului exterior conic R pe racordul metalic corespondent. Piulița olandeză independentă permite intervenția facilă și demontarea componentelor fără modificarea traseului de conducte.

Pentru îmbinarea termoplastică, țeava se debitează drept, se debavurează și se curăță temeinic înainte de aplicarea adezivului Tangit ABS pentru o sudură chimică omogenă. Filetul exterior conic R se etanșează în fitingul metalic cu bandă PTFE sau pastă compatibilă cu tranzițiile plastic-metal. La instalare, aliniați corect axele conductelor pentru a evita sarcinile de încovoiere și strângeți piulița olandeză din ABS la mână, aplicând apoi un sfert de rotație suplimentar cu o cheie cu bandă textilă.
