Racord olandez fonta Zn FI-FE

  Fișă tehnică (PDF)

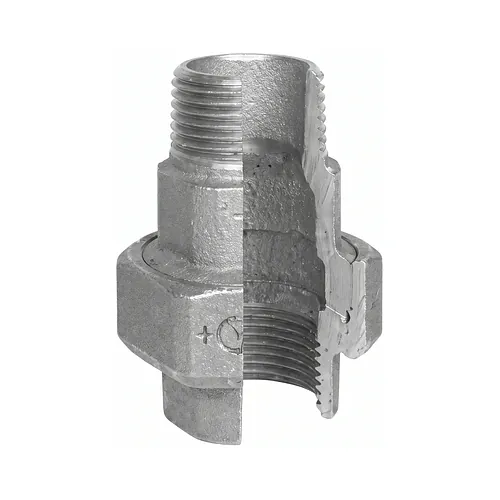

Racordul olandez cu scaun plan 335 zincat Georg Fischer asigură o îmbinare demontabilă de înaltă rezistență, proiectată pentru rețele industriale de fluide, distribuție de gaz, circuite termice și instalații de apă potabilă. Fabricat din fontă maleabilă decarburată cu inimă albă clasa EN-GJMW-400-5 în conformitate cu standardul EN 10242 (Simbol de Proiectare A), fitingul este alcătuit dintr-un ansamblu tripartit ce include o piesă olandeză cu filet exterior, o piesă olandeză cu filet interior și o piuliță olandeză robustă. Conexiunea la conductă combină un filet exterior conic R cu un filet interior cilindric Rp, ambele executate cu precizie conform EN 10226-1 și ISO 7-1 pentru o îmbinare filetată etanșă, în timp ce piulița de cuplare funcționează pe un filet mecanic cilindric de fixare G conform EN ISO 228-1. Etanșarea la nivelul racordului se realizează frontal, prin intermediul suprafețelor perpendiculare plane atent prelucrate ce comprimă o garnitură plată dedicată, forța axială uniformă aplicată de piuliță prevenind transmiterea solicitărilor de torsiune sau forfecare asupra tronsoanelor de țeavă adiacente. Această configurație constructivă permite montarea mecanică rapidă și decuplarea radială facilă a echipamentelor din linie, precum robineți, filtre, pompe sau contoare, fără a necesita dezasamblarea conductelor fixe din jur. Protecția prin zincare termică la cald conferă o aderență superioară a stratului de zinc, rezistență excelentă la coroziune și siguranță igienică deplină pentru conductele de apă potabilă. Racordul rezistă la o presiune maximă admisibilă de lucru de 25 bar pentru temperaturi cuprinse între -20 grade și 120 grade Celsius, menținând o funcționare sigură de până la 20 bar la temperaturi de până la 300 grade Celsius, iar respectarea strictă a cotelor z optimizează proiectarea, prefabricarea și alinierea precisă a traseelor de conducte.
