Racord olandez de distributie fonta Zn

  Fișă tehnică (PDF)

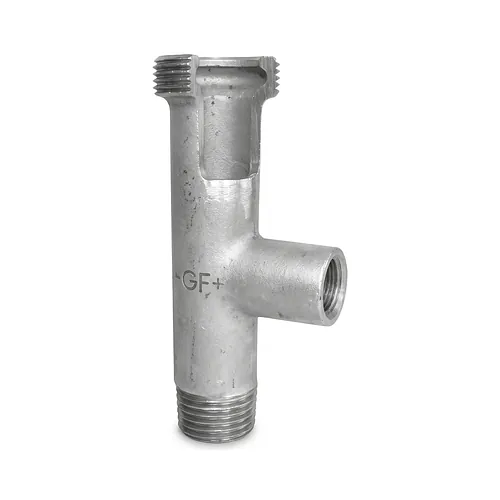

Bucșa de distribuție pentru racord olandez Georg Fischer 378 cu scaun plat este o componentă tehnică din fontă maleabilă concepută pentru realizarea nodurilor de distribuție și a punctelor de derivație demontabile în rețele industriale și civile. Fabricată din fontă maleabilă cu inimă albă tip EN-GJMW-400-5 conform Simbolului de Proiectare A și protejată anticoroziv printr-o acoperire robustă de zincare la cald, piesa asigură rezistență mecanică structurală ridicată și durabilitate pe termen lung în instalații de apă potabilă, încălzire, gaze combustibile sau fluide industriale. Reprezentând elementul central de distribuție al ansamblurilor de racord olandez figura 338, corpul fitingului integrează trei zone distincte de conectare: un filet exterior conic de îmbinare R conform EN 10226-1 și ISO 7-1 care asigură etanșarea directă pe spire, un filet exterior cilindric de fixare G clasa B conform EN ISO 228-1 prevăzut cu o suprafață plană de așezare pentru garnitura de etanșare și ghidarea piuliței olandeze, precum și o derivație laterală perpendiculară cu filet interior cilindric de îmbinare Rp 1/2 pentru preluarea manometrelor, senzorilor de control, punctelor de golire, aerisitoarelor automate sau a ramificațiilor secundare. Configurația cu scaun plat permite montarea și demontarea rapidă pe direcție radială a echipamentelor sau conductelor adiacente, eliminând necesitatea rotirii sau deplasării axiale a tronsoanelor fixe de țeavă și garantând o etanșare sigură prin compresia mecanică a garniturii plate. Fitingul este dimensionat pentru o presiune maximă admisibilă de lucru de 25 bar la temperaturi cuprinse între -20 grade Celsius și 120 grade Celsius, respectiv de 20 bar la temperaturi de până la 300 grade Celsius, fiind testat individual din fabricație pentru verificarea etanșeității.
