Contraflanșă fontă Zn F.I.

  Fișă tehnică (PDF)

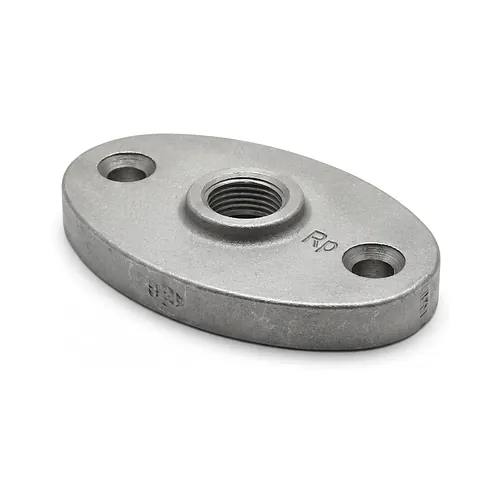

Contraflanșa Georg Fischer fig. 933a din fontă maleabilă este o piesă tehnică de fixare și racordare concepută special pentru montarea împreună cu curba pentru contor de apă fig. 933 în rețele de distribuție a apei potabile, noduri de măsură și branșamente edilitare. Rolul său funcțional este de a asigura o susținere mecanică rigidă și o tranziție filetată etanșă, dispunând de un sistem de fixare cu două orificii laterale având interaxul de 90 mm și o lățime constructivă totală de 126 mm pentru ancorarea facilă pe console sau suporți de montaj în cămin apometru. Piesa este prevăzută cu filet interior cilindric Rp conform EN 10226-1 și ISO 7-1, disponibil pe dimensiunile de 3/4 țoli, 1 țol și 1 1/4 țoli, garantând o îmbinare precisă și o etanșare sigură prin compresie pe filet cu elementele adiacente ale rețelei. Corpul fitingului este fabricat din fontă maleabilă albă decarburată de înaltă rezistență EN-GJMW-400-5, ceea ce îi conferă o ductilitate excepțională, rezistență superioară la șocuri mecanice și capacitatea de a absorbi vibrațiile apărute în exploatare fără riscul apariției fisurilor. Stratul protector de zinc aplicat prin zincare termică asigură o protecție anticorozivă de lungă durată, respectând cerințele stricte de igienă pentru rețelele de apă destinată consumului uman și rezistând excelent în mediile umede specifice căminelor subterane. Cu o înălțime a flanșei H între 18 mm și 22 mm și cote constructive z extrem de compacte de 2 mm până la 3 mm, fitingul simplifică prefabricarea sistemelor de conducte, rezistând la o presiune admisibilă de funcționare de 25 bar între -20 și 120 grade Celsius, respectiv 20 bar la temperaturi maxime de lucru de până la 300 grade Celsius.
