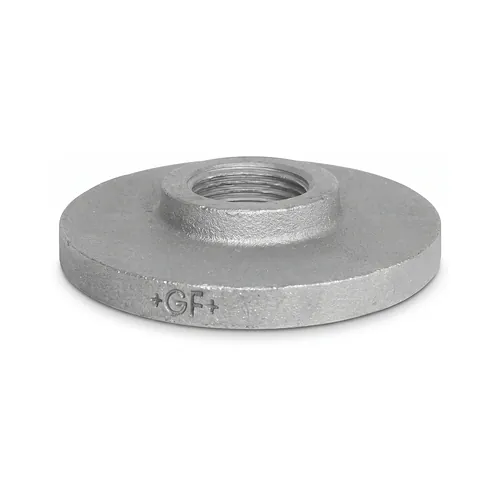

Flanșă filetată neperforată din fontă maleabilă Fig 321 PN1

  Fișă tehnică (PDF)

Fabricată de Georg Fischer, flanșa filetată din fontă maleabilă Fig 321 oferă o soluție fiabilă de montaj cu flanșă neperforată, proiectată pentru adaptarea la utilaje speciale, racordarea rezervoarelor de joasă presiune și realizarea tranzițiilor atipice în conducte. Produsă din fontă maleabilă superioară cu inimă albă decarburată, clasa EN-GJMW-400-5 conform Simbolului de Proiectare A din standardele EN 10242 și ISO 49, această piesă robustă asigură o ductilitate mecanică excelentă, o densitate ridicată a materialului turnat și o rezistență îndelungată împotriva vibrațiilor mecanice și solicitărilor de încovoiere.

Fitingul dispune de un filet interior cilindric paralel (Rp) prelucrat cu precizie conform EN 10226-1 și ISO 7-1, garantând o îmbinare etanșă, stabilă și exactă dimensional atunci când este asamblat cu filete exterioare conice (R) și materiale de etanșare adecvate. Spre deosebire de flanșele standardizate prevăzute cu găuri de prindere din fabrică, flanșa Fig 321 este livrată cu un disc complet plin, negăurit. Această configurație neperforată oferă inginerilor mecanici, constructorilor de echipamente și instalatorilor flexibilitatea tehnică maximă de a executa tipare personalizate de găurire, cercuri de distribuție atipice sau fante speciale de fixare, compatibile cu utilaje nestandardizate, rezervoare de proces, pompe și ansambluri industriale specifice.

Proiectată pentru o treaptă de presiune nominală de lucru de PN 1 bar, flanșa integrează un guler masiv de ranforsare care realizează o trecere continuă către fața discului. Această structură ranforsată elimină concentratorii de tensiune din zona filetului interior și previne deformarea piesei în timpul strângerii, fluctuațiilor termice și solicitărilor mecanice externe. Disponibilă atât în varianta din fontă neagră, cât și în varianta zincată termic prin imersie de înaltă calitate, componenta oferă o protecție superioară împotriva coroziunii și o durabilitate extinsă în exploatare. Flanșa filetată Georg Fischer Fig 321 reprezintă o soluție indispensabilă pentru circuite de joasă presiune, utilaje industriale, colectoare de drenaj și instalații utilitare.
