Curbă apometru fontă maleabilă Zn

  Fișă tehnică (PDF)

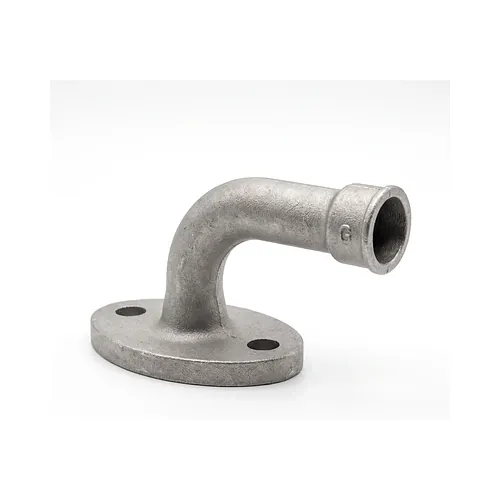

Curbă contor de apă 933 Georg Fischer din fontă maleabilă zincată asigură o conexiune rigidă la 90 de grade, proiectată specific pentru montajul contoarelor de branșament, al nodurilor de măsurare și al rețelelor de distribuție a apei potabile. Fabricată din fontă maleabilă cu inimă albă și protejată printr-un strat uniform de zincare termică, piesa garantează o rezistență mecanică superioară, durabilitate structurală și o protecție de lungă durată împotriva coroziunii în instalațiile de alimentare cu apă. Piesa integrează o talpă robustă de fixare cu două orificii alungite și o curbă cu rază optimizată, ce se continuă către un capăt filetat exterior cilindric conform normei EN ISO 228-1, clasa de toleranță G...B. Placa de montaj integrată prezintă fante de fixare cu lățimea de 18 mm, dispuse la o distanță interax de 126 mm și o adâncime de 83 mm, permițând ancorarea fermă pe console metalice, pereți tehnici sau suporturi speciale din cămin apometru. Rigidizarea mecanică preia integral solicitările dinamice și momentele de torsiune generate în timpul strângerii, demontării sau verificării metrologice periodice a apometrului, eliminând riscul deteriorării conductelor adiacente. Terminalul filetat exterior este disponibil în dimensiunile de 3/4 țoli, 1 țol și 1 1/4 țoli, fiind conceput pentru realizarea unei îmbinări cu etanșare plană împreună cu piulițe olandeze, racorduri de contor sau contraflanșa dedicată Georg Fischer 933a. Profilul hidraulic fluidizat al curbei reduce la minimum turbulențele, pierderile locale de presiune și vibrațiile acustice la intrarea în mecanismul de măsură, asigurând o funcționare fiabilă și un regim hidraulic stabil în instalațiile civile și industriale.
