Teu curbat fontă Zn

  Fișă tehnică (PDF)

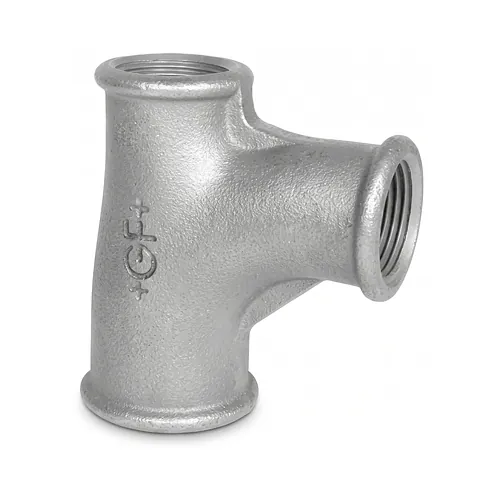

Teul pitcher din fontă maleabilă Georg Fischer 131, definit prin simbolul de execuție ISO/EN E1, este o piesă de îmbinare filetată de înaltă precizie, proiectată pentru racordarea și devierea eficientă a fluxului în rețelele industriale, edilitare și de instalații pentru construcții. Produs exclusiv din fontă maleabilă cu inimă albă decarburată clasa EN-GJMW-400-5, conform standardelor EN 1562 și EN 10242 (simbol de proiectare A), acest fiting garantează o rezistență mecanică remarcabilă, o alungire optimă la rupere și o ductilitate capabilă să preia solicitările din vibrații, dilatări termice și tensiuni de montaj. Spre deosebire de un teu standard cu derivație în unghi drept, geometria de tip pitcher beneficiază de o ramificație curbă cu profil hidraulic optimizat, care dirijează fluidul lin, diminuând considerabil turbulențele locale, pierderile de sarcină și riscul de cavitație pe tronsonul racordat. Protecția de durată împotriva coroziunii este realizată prin zincare termică la cald de înaltă puritate, în conformitate strictă cu EN 10242, obținându-se un strat uniform de aliaj fier-zinc acoperit de un strat de zinc pur de peste 70 micrometri, ceea ce asigură compatibilitatea igienică deplină cu cerințele DIN 50930-6 pentru rețelele de apă potabilă. Conexiunile sunt prelucrate cu filet interior cilindric de îmbinare (Rp) conform EN 10226-1 și ISO 7-1, asigurând etanșarea fiabilă direct pe filet prin compresie metalică la cuplarea cu filete exterioare conice (R), utilizând agenți de etanșare adecvați. Fitingul garantează performanțe constante în exploatare la o presiune maximă admisibilă de lucru de 25 bar pentru temperaturi cuprinse între -20 grade și 120 grade Celsius, respectiv 20 bar la temperaturi de până la 300 grade Celsius. Integrarea cotelor standardizate de montaj z facilitează calculul exact al lungimilor de țeavă, alinierea precisă a axelor și o prefabricare rapidă în circuite de încălzire, răcire, aer comprimat sau fluide tehnologice neagresive.
