Reducție largă toleranță cu flanșă Waga MULTI/JOINT 3157 Plus

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

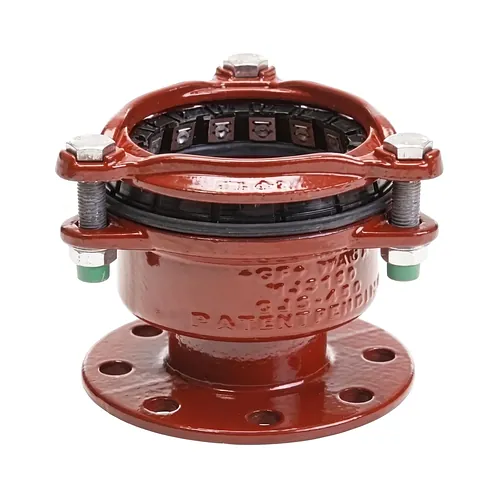

Adaptorul reductor cu flanșă și rezistență la smulgere Georg Fischer Waga MULTI/JOINT 3157 Plus este o piesă de îmbinare mecanică cu toleranță largă, destinată conectării conductelor cu capăt lis direct la robineți, pompe și armături cu flanșă, realizând reducția de diametru într-un singur corp. Proiectat pentru rețele de apă potabilă, canalizare și distribuție gaze, fitingul din fontă ductilă preia o variație a diametrului exterior de până la 43 mm și asigură autoblocare completă împotriva eforturilor axiale fără masive de ancoraj, la presiuni PN 10 și PN 16.

Caracteristici tehnice

Piesa combină reducția de diametru, toleranța dimensională largă și ancorarea mecanică completă într-un singur corp turnat din fontă ductilă. Aceasta rezolvă diferențele dimensionale dintre conductă și flanșa echipamentului, eliminând necesitatea unor piese de tranziție separate.

• Gamă dimensională: DN 40 până la DN 500, incluzând trepte de reducere de la DN 200-225 până la DN 300-350.
• Treaptă de presiune: PN 10 și PN 16 pentru rețele de apă și distribuție gaze.
• Toleranță pe diametru exterior: Preluare a unei variații de până la 43 mm pe fiecare mufă nominală.
• Deviere unghiulară: Permite o articulare de până la 8 grade pe mufă la montaj.
• Rezistență chimică: Învelișul de protecție rezistă la fluide cu pH cuprins între 2 și 13.

Materiale și standarde

Ansamblul este fabricat din fontă ductilă superioară și oțel inoxidabil marin, oferind durabilitate structurală ridicată și protecție anticorosivă pe termen lung. Toate componentele respectă standardele europene riguroase aplicabile rețelelor de utilități pentru apă și gaze combustibile.

Corpul și inelele de strângere sunt turnate din fontă ductilă EN-GJS-450-10 (GGG 45) conform EN 1563, având rezistență minimă la tracțiune de 450 N/mm², limită de curgere 0,2% de 310 N/mm² și o alungire la rupere de minimum 10%. Protecția la coroziune este asigurată de o pulbere epoxidică sinterizată Resicoat RT 9000 R4, aplicată pe suprafață sablată la gradul SA 2½, cu o grosime uscată minimă de 250 µm conform GSK, în nuanță roșu-maro RAL 3011. Etanșarea se bazează pe o garnitură din elastomer EPDM certificat conform EN 681-1 tip WA pentru apă potabilă sau NBR conform EN 682 tip GB pentru gaze și hidrocarburi. Segmentele de blocare Uni/Fikser sunt realizate din oțel inoxidabil AISI 316 (calitate A4) montate în segmente-pană din polioximetilenă.

Instalare și îmbinare

Montajul se realizează rapid, fără sudură sau scule speciale, asigurând cuplarea directă pe conducte din materiale diferite și cu diametre exterioare variabile. Strângerea șuruburilor activează progresiv dinții de ancorare înainte de obținerea etanșării hidraulice complete.

Elementele de asamblare sunt executate din oțel inoxidabil clasa A2-70 sau A4-80 și sunt tratate cu peliculă uscată antifricțiune Lubo, care previne griparea filetelor și garantează o aplicare uniformă a cuplului. Soluția permite conectarea directă a conductelor din fontă ductilă, fontă cenușie, oțel, PEHD (PE80, PE100, PE100-RC), PVC, azbociment și PAFSIN, eliminând necesitatea masivelor din beton. Devierea unghiulară admisibilă de până la 8 grade compensează tasările ulterioare ale solului și micile abateri de aliniere din șantier.
