Racord olandez fontă maleabilă zincată 346 scaun sferic 1/2"-2"

  Fișă tehnică (PDF)

Racordurile olandeze din fontă maleabilă zincată Georg Fischer figura 346 asigură îmbinări filetate demontabile și etanșe la presiune, proiectate cu o geometrie cu scaun sferic în conformitate cu standardul ISO/EN U11. Fabricate din fontă maleabilă albă decarburată de calitate superioară marca EN-GJMW-400-5, conformă cu Simbolul de Proiectare A, aceste fitinguri integrează suprafețe metalice de etanșare prelucrate sferic ce permit o compensare unghiulară lină de până la 6 grade între axele conductelor racordate. Această geometrie cu scaun sferic preia flexiunile conductelor, abaterile minore de aliniament apărute la montaj și tasările structurale, fără a induce solicitări mecanice dăunătoare sau a periclita etanșeitatea îmbinării.

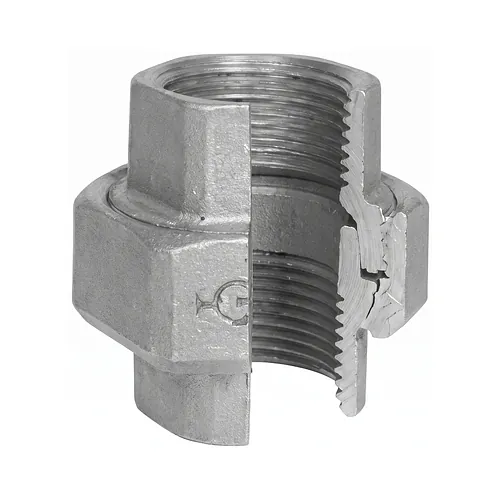

Fiecare ansamblu este compus dintr-o piesă de capăt cu filet interior, o mufă de îmbinare și o piuliță olandeză figura 374 G cu filet cilindric G conform EN ISO 228-1, care realizează strângerea mecanică uniformă a suprafețelor sferice. Racordarea la conducte se realizează prin filete interioare cilindrice Rp conforme cu EN 10226-1 și ISO 7-1, asigurând o îmbinare precisă și o etanșare sigură pe filet prin utilizarea materialelor de etanșare adecvate. Etanșarea directă metal pe metal elimină necesitatea garniturilor plate nemetalice, în timp ce construcția demontabilă permite desfacerea rapidă a componentelor și intervențiile facile de mentenanță pe rețea, fără a necesita rotirea tronsoanelor de țeavă adiacente.

Stratul de protecție zincat termic prin imersie în baie de zinc topit formează straturi de aliaj fier-zinc rezistente sub un strat exterior de zinc pur, oferind o protecție îndelungată împotriva coroziunii atmosferice și a uzurii mecanice. Fitingul nu conține hidrocarburi aromatice policiclice, respectând standardele europene de siguranță a materialelor. Cu o presiune nominală de lucru de până la 25 bar la temperaturi cuprinse între -20 grade Celsius și 120 grade Celsius, respectiv 20 bar la temperaturi de până la 300 grade Celsius, acest racord olandez este recomandat pentru rețele industriale de încălzire, răcire, aer comprimat și conducte de utilități tehnologice.
