Racord olandez fonta FI FI ZN

  Fișă tehnică (PDF)

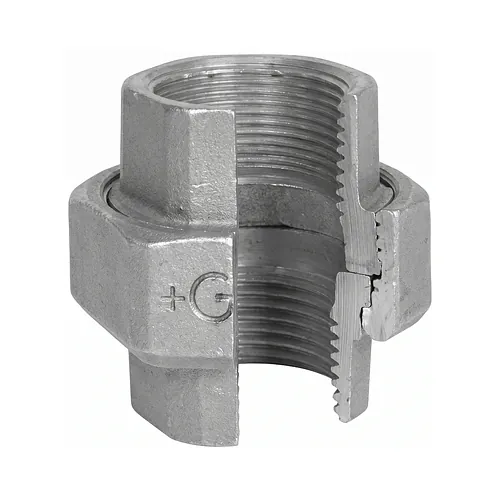

Racordul olandez cu scaun plan 330 (ISO/EN U1) de la Georg Fischer este o îmbinare demontabilă din trei piese, proiectată pentru instalații de conducte filetate rigide care necesită inspecții periodice, operațiuni de întreținere sau modificări ale traseului. Ansamblul este compus dintr-o piesă de racord cu filet interior (figura 370), o piesă de capăt cu suprafață plană (figura 372) și o piuliță olandeză de strângere (figura 374), realizând o etanșare axială fermă prin compresia suprafețelor plane pe o garnitură plată din elastomer sau fibre tehnice. Conexiunea integrează filete interioare cilindrice de îmbinare (Rp) conforme cu EN 10226-1 și ISO 7-1, asigurând etanșeitatea optimă direct pe rețeaua de conducte, în timp ce piulița utilizează filete cilindrice de fixare mecanică (G) conforme cu EN ISO 228-1. Fabricat din fontă maleabilă albă decarburată de calitate superioară tip EN-GJMW-400-5, în conformitate cu Simbolul de Proiectare A din standardele EN 10242 și ISO 49, fitingul garantează o rezistență mecanică excelentă la șocuri structurale, vibrații și eforturi de torsiune. Disponibil în execuție neagră sau zincat termic prin imersie cu zinc de înaltă puritate, compatibil cu cerințele igienice pentru rețelele de apă potabilă, acest racord olandez oferă o barieră durabilă împotriva coroziunii și a factorilor de mediu agresivi. Proiectat pentru circuite industriale, rețele edilitare, distribuție de aer comprimat și instalații de fluide tehnologice, fitingul suportă o presiune admisibilă de lucru de 25 bar în intervalul de temperatură de la -20 grade Celsius până la 120 grade Celsius, respectiv până la 20 bar la o temperatură de 300 grade Celsius, cu valori de lucru interpolate pentru temperaturile intermediare. Construcția complet demontabilă permite separarea fără distrugere și eliberarea tronsoanelor de țeavă, facilitând intervențiile rapide de service fără afectarea rețelei fixe adiacente.
