Mufă lungă completă fonta Zn

  Fișă tehnică (PDF)

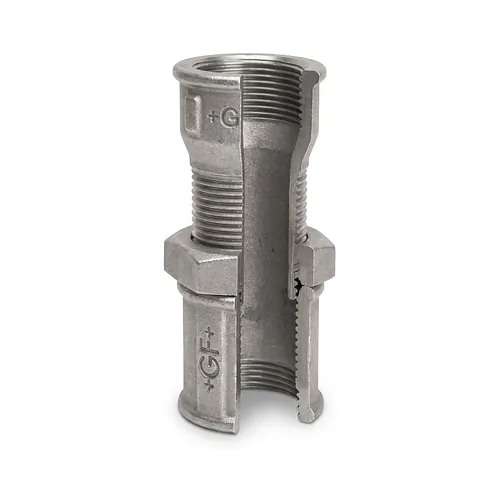

Manșonul complet cu filet lung Georg Fischer 537 este un ansamblu filetat robust din fontă maleabilă, proiectat pentru realizarea de conexiuni rigide și demontabile pe conducte fixe, fără a necesita rotirea tronsoanelor adiacente ale rețelei de conducte. Fabricat din fontă maleabilă cu inimă albă de înaltă calitate, conform simbolului de execuție A și compoziției EN-GJMW-400-5, ansamblul reunește corpul tubular cu filet prelungit (figura 536), o contrapiuliță masivă (figura 310b) și o mufă cilindrică de îmbinare (figura 270b). Componenta principală dispune de un filet exterior cilindric prelungit pentru fixare mecanică realizat conform EN ISO 228-1 clasa de toleranță B, asociat la capătul opus cu un filet interior cilindric Rp de etanșare conform EN 10226-1. Mufa cilindrică este prelucrată la interior cu o teșitură pronunțată ce formează o cameră integrată pentru garnitură, distribuind uniform forța de strângere axială pe materialul de etanșare la blocarea contrapiuliței. Finisajul prin zincare termică la cald pe suprafețele pieselor conferă rezistență structurală pe termen lung la coroziune în circuite industriale solicitante, rețele de distribuție a apei, utilități, gaz și aer comprimat, în timp ce filetele electrozincate previn blocarea în timpul alinierii mecanice. Funcționând pe un interval de lucru de la -20 grade Celsius până la 120 grade Celsius la 25 bar și admis pentru parametri termici de până la 300 grade Celsius la 20 bar, acest sistem mecanic optimizează intervențiile în rețea, facilitând racordările rapide și înlocuirea componentelor fără demontarea generală a instalației din oțel. Cursa axială a mufei și a contrapiuliței de-a lungul filetului lung eliberează spațiul necesar alinierii perfecte pe axa îmbinării, generând o etanșare fermă sub compresiune, capabilă să preia solicitările hidrostatice, vibrațiile mecanice și dilatările termice.
