Dop fontă ZN FE

  Fișă tehnică (PDF)

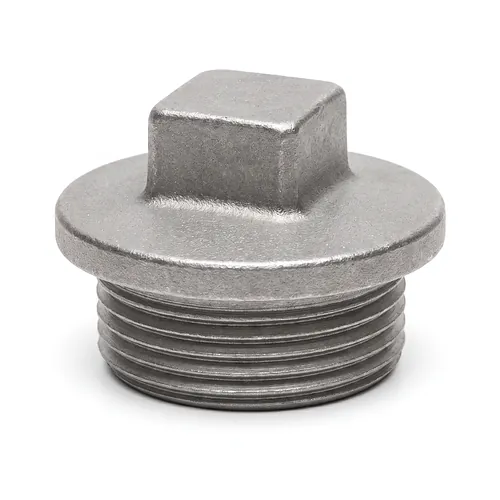

Dopul din fontă maleabilă cu suprafață prelucrată mecanic Georg Fischer 595 zincat este proiectat pentru închiderea etanșă și sigură a racordurilor filetate din rețelele industriale, sistemele de încălzire și instalațiile de distribuție a apei potabile. Fabricat din fontă maleabilă albă decarburată de înaltă calitate, tip EN-GJMW-400-5 conform standardului EN 1562 și simbolului de execuție A, acest fiting garantează o rezistență mecanică ridicată și o comportare impecabilă la solicitări continue de presiune și temperatură. Spre deosebire de dopurile conice clasice a căror etanșare se realizează direct pe spirele filetului, modelul Fig. 595 utilizează un filet cilindric exterior de fixare conform EN ISO 228-1 clasa de toleranță B pentru dimensiunile cuprinse între 1/2 țoli și 1 țol (G 1/2 B, G 3/4 B și G 1 B). Etanșeitatea este obținută prin compresia axială a unei garnituri plate între gulerul cu suprafață plană prelucrată mecanic și fața racordului interior opus, prevenind deformările mecanice ale componentelor asamblate. Protecția anticorozivă este asigurată printr-o zincare termică prin imersie la cald conform normei EN 10242, stratul de zinc de înaltă puritate fiind lipsit de hidrocarburi aromatice policiclice și perfect compatibil cu cerințele igienice pentru apă potabilă. Pentru un montaj rapid și precis cu chei standardizate, piesa este prevăzută cu un cap de antrenare pătrat exterior cu lățimea de 11 mm pentru racordul de 1/2 țoli, 17 mm pentru cel de 3/4 țoli și 19 mm pentru cel de 1 țol, facilitând strângerea fermă fără deteriorarea gulerului prelucrat. Fitingul este certificat pentru funcționare la presiuni de lucru de până la 25 bar în intervalul de temperatură de la -20 grade Celsius până la 120 grade Celsius, menținând o presiune admisibilă de 20 bar la temperaturi extreme de până la 300 grade Celsius.
