Curbă lungă 90 grade fontă maleabilă zincată figura 3 filet exterior

Curbă lungă 90 grade fontă maleabilă zincată figura 3 filet exterior

Material: Fontă Zn

  Fișă tehnică (PDF)

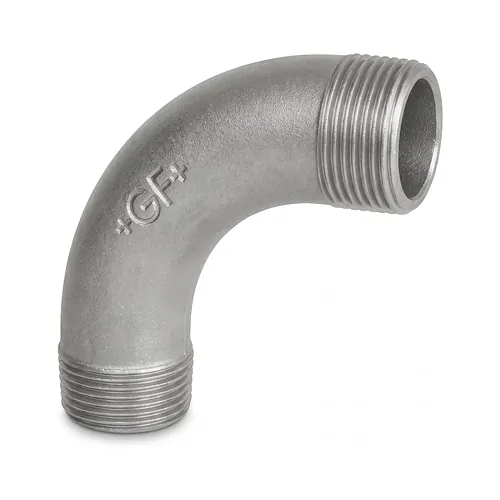

Curba lungă la 90 grade din fontă maleabilă zincată Georg Fischer figura 3 asigură devierea fluidelor cu pierderi hidraulice minime în rețele industriale, comerciale și edilitare. Echipată cu filete exterioare conice la ambele capete, această piesă este proiectată pentru conducte care necesită rezistență mecanică ridicată, durabilitate anticorozivă și etanșeitate sigură pe termen lung în instalații de apă potabilă, gaze combustibile, aer comprimat și încălzire.

Caracteristici tehnice

Piesa realizează o schimbare de direcție la 90 grade cu rază alungită, optimizată constructiv pentru a reduce la minimum pierderile de sarcină și turbulențele comparativ cu un cot obișnuit. Ambele racorduri exterioare sunt executate conform standardelor industriale de înaltă presiune.

  • Configurație constructivă: Curbă cu rază lungă la 90 grade figura 3 (ISO/EN G8) cu filet exterior conic la ambele extremități.
  • Regim de presiune și temperatură: Presiune nominală PN25, rezistând la 25 bar între -20 grade Celsius și 120 grade Celsius, respectiv 20 bar până la 300 grade Celsius.
  • Standard filet: Filete conice exterioare R în conformitate cu EN 10226-1 și ISO 7-1, având un raport de conicitate de 1:16.
  • Performanță hidraulică: Curbură amplă ce menține o curgere optimă a fluidului și minimizează rezistența hidraulică pe traseu.
  • Precizie geometrică: Toleranțe stricte de fabricație ce mențin abaterea unghiulară a axelor în limita a maximum 0,5 grade.

Materiale și standarde

Componenta este turnată exclusiv din fontă maleabilă albă decarburată EN-GJMW-400-5, respectând cerințele standardelor EN 10242 și ISO 49 Simbol Constructiv A. Acest material îmbină turnabilitatea excelentă a fontei cu o rezistență mecanică la tracțiune de 400 N/mm² și o alungire de rupere de 5 procente.

Protecția anticorozivă este asigurată printr-un strat gros de zinc aplicat prin galvanizare la cald în băi cu monitorizare strictă. Acoperirea este neutră chimic, nu conține hidrocarburi aromatice policiclice și respectă exigențele de igienă pentru apă potabilă conform DIN 50930-6. Structura decarburată specifică fontei albe garantează o aderență superioară a zincului și formarea unui strat de aliaj fier-zinc omogen, prevenind exfolierea chiar și în condiții de exploatare intensă.

Instalare și îmbinare

Montajul se realizează prin înșurubarea filetului exterior conic R într-un filet interior cilindric Rp, obținându-se o îmbinare mecanică solidă prin compresie pe filet. Configurația simetrică cu două capete filetate exterior permite cuplarea directă între fitinguri cu filet interior sau armături fără a mai recurge la nipluri de trecere.

Pentru asigurarea unei etanșeități ireproșabile, filetul exterior trebuie amorsat uniform cu materiale de etanșare adecvate, cum ar fi banda PTFE, fuiorul de cânepă cu pastă specială sau adezivul anaerob pentru filete. În timpul montajului se recomandă alinierea corectă a axelor pentru a evita deteriorarea spirelor și strângerea cu o cheie de țevi potrivită pe corpul curbei. Asamblarea conică garantează o îmbinare rigidă și rezistentă la vibrații, șocuri mecanice și variații de temperatură pe întreaga durată de viață a rețelei.

  Fișă tehnică (PDF)

Curba lungă la 90 grade din fontă maleabilă zincată Georg Fischer figura 3 asigură devierea fluidelor cu pierderi hidraulice minime în rețele industriale, comerciale și edilitare. Echipată cu filete exterioare conice la ambele capete, această piesă este proiectată pentru conducte care necesită rezistență mecanică ridicată, durabilitate anticorozivă și etanșeitate sigură pe termen lung în instalații de apă potabilă, gaze combustibile, aer comprimat și încălzire.

Caracteristici tehnice

Piesa realizează o schimbare de direcție la 90 grade cu rază alungită, optimizată constructiv pentru a reduce la minimum pierderile de sarcină și turbulențele comparativ cu un cot obișnuit. Ambele racorduri exterioare sunt executate conform standardelor industriale de înaltă presiune.

  • Configurație constructivă: Curbă cu rază lungă la 90 grade figura 3 (ISO/EN G8) cu filet exterior conic la ambele extremități.
  • Regim de presiune și temperatură: Presiune nominală PN25, rezistând la 25 bar între -20 grade Celsius și 120 grade Celsius, respectiv 20 bar până la 300 grade Celsius.
  • Standard filet: Filete conice exterioare R în conformitate cu EN 10226-1 și ISO 7-1, având un raport de conicitate de 1:16.
  • Performanță hidraulică: Curbură amplă ce menține o curgere optimă a fluidului și minimizează rezistența hidraulică pe traseu.
  • Precizie geometrică: Toleranțe stricte de fabricație ce mențin abaterea unghiulară a axelor în limita a maximum 0,5 grade.

Materiale și standarde

Componenta este turnată exclusiv din fontă maleabilă albă decarburată EN-GJMW-400-5, respectând cerințele standardelor EN 10242 și ISO 49 Simbol Constructiv A. Acest material îmbină turnabilitatea excelentă a fontei cu o rezistență mecanică la tracțiune de 400 N/mm² și o alungire de rupere de 5 procente.

Protecția anticorozivă este asigurată printr-un strat gros de zinc aplicat prin galvanizare la cald în băi cu monitorizare strictă. Acoperirea este neutră chimic, nu conține hidrocarburi aromatice policiclice și respectă exigențele de igienă pentru apă potabilă conform DIN 50930-6. Structura decarburată specifică fontei albe garantează o aderență superioară a zincului și formarea unui strat de aliaj fier-zinc omogen, prevenind exfolierea chiar și în condiții de exploatare intensă.

Instalare și îmbinare

Montajul se realizează prin înșurubarea filetului exterior conic R într-un filet interior cilindric Rp, obținându-se o îmbinare mecanică solidă prin compresie pe filet. Configurația simetrică cu două capete filetate exterior permite cuplarea directă între fitinguri cu filet interior sau armături fără a mai recurge la nipluri de trecere.

Pentru asigurarea unei etanșeități ireproșabile, filetul exterior trebuie amorsat uniform cu materiale de etanșare adecvate, cum ar fi banda PTFE, fuiorul de cânepă cu pastă specială sau adezivul anaerob pentru filete. În timpul montajului se recomandă alinierea corectă a axelor pentru a evita deteriorarea spirelor și strângerea cu o cheie de țevi potrivită pe corpul curbei. Asamblarea conică garantează o îmbinare rigidă și rezistentă la vibrații, șocuri mecanice și variații de temperatură pe întreaga durată de viață a rețelei.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Filet 1/4"
770003202
Material: Fontă Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/8"
770003203
Material: Fontă Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2"
770003204
Material: Fontă Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4"
770003205
Material: Fontă Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1"
770003206
Material: Fontă Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/4"
770003207
Material: Fontă Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/2"
770003208
Material: Fontă Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2"
770003209
Material: Fontă Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2 1/2"
770003210
Material: Fontă Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 770003202
Filet: 1/4"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770003203
Filet: 3/8"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770003204
Filet: 1/2"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770003205
Filet: 3/4"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770003206
Filet: 1"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770003207
Filet: 1 1/4"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770003208
Filet: 1 1/2"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770003209
Filet: 2"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770003210
Filet: 2 1/2"
Livrare în 24h
La Cerere / Buc.
