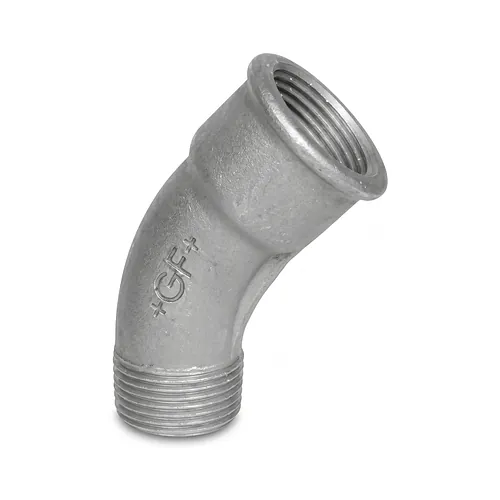

Curbă lungă 45° din fontă Zn F.I. - F.E.

  Fișă tehnică (PDF)

Curbă lungă la 45 grade Fig. 40 din fontă maleabilă zincată, proiectată de Georg Fischer, asigură schimbarea direcției de curgere cu rezistență hidraulică redusă în rețelele industriale, edilitare și instalațiile tehnice de clădiri. Executată în deplină conformitate cu standardele EN 10242 și ISO 49 sub simbolul de design G4/45 grade, piesa dispune de o rază largă de curbură care diminuează substanțial turbulențele fluidului, pierderile de sarcină și căderile de presiune în comparație cu fitingurile clasice cu rază scurtă. Corpul este fabricat din fontă maleabilă albă cu inimă decarburată de înaltă calitate, marca EN-GJMW-400-5 conform EN 1562, oferind o rezistență mecanică remarcabilă la tracțiune, alungire ridicată și o excelentă comportare la șocuri hidraulice sau variații termice. Protecția de lungă durată împotriva coroziunii este asigurată de stratul de zincare termică prin imersie la cald conform EN 10242, realizat exclusiv din zinc de înaltă puritate cu o masă specifică de peste 500 g/m2 (echivalentul unei grosimi medii de 70 µm), garantând compatibilitatea completă cu rețelele de apă potabilă conform cerințelor DIN 50930-6. Racordarea se realizează prin capete filetate: un filet interior cilindric Rp și un filet exterior conic R cu raport de conicitate 1:16, ambele conforme cu EN 10226-1 și ISO 7-1, ce permit o etanșare sigură prin compresie metalică pe flancuri la strângerea cu un material de etanșare adecvat. Fitingul este proiectat pentru condiții exigente de exploatare, având o presiune maximă admisibilă de lucru de 25 bar la temperaturi între -20 grade Celsius și 120 grade Celsius, respectiv 20 bar la o temperatură de până la 300 grade Celsius. Disponibilă în dimensiuni de la 1/4 țoli până la 4 țoli, această curbă robustă este recomandată pentru rețele de apă potabilă, circuite de termoficare, instalații de răcire, aer comprimat, gaze combustibile și conducte de hidranți sau sprinklere cu omologare FM.
