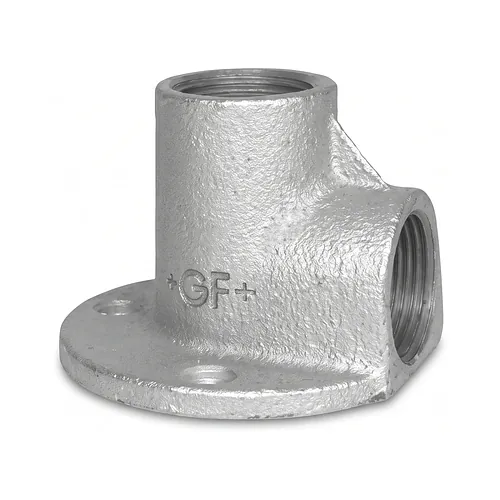

Cot cu talpă din fontă maleabilă zincată 471 3/8"-3/4"

Cot cu talpă din fontă maleabilă zincată 471 3/8"-3/4"

Material: Fonta Zn

  Fișă tehnică (PDF)

Cotul cu talpă din fontă maleabilă zincată Georg Fischer 471 asigură o deviere direcțională la 90 de grade cu flanșă integrată pentru ancorare mecanică rigidă pe pereți, tavane sau structuri metalice. Proiectat pentru conducte industriale de proces, circuite de răcire, instalații edilitare și rețele de utilități, acest fiting fixează stabil tronsoanele de țeavă și absoarbe vibrațiile și solicitările mecanice pentru dimensiuni între 3/8 țoli și 3/4 țoli.

Materiale și standarde

Georg Fischer produce acest cot cu talpă în strictă conformitate cu standardele EN 10242 și ISO 49 pentru simbolul de design A, garantând o puritate metalurgică ridicată și o repetabilitate dimensională exactă. Fitingul este realizat din fontă maleabilă cu inimă albă decarburată clasa EN-GJMW-400-5, care oferă o rezistență la tracțiune de 400 N/mm² și o alungire de cinci procente.

Piesa este protejată prin zincare termică prin imersie la cald de înaltă puritate, formând straturi omogene de aliaj fier-zinc fără conținut de hidrocarburi aromatice policiclice, asigurând o rezistență îndelungată împotriva coroziunii atmosferice.

  • Conformitate standard: EN 10242 și ISO 49 simbol de design A
  • Material de bază: Fontă maleabilă cu inimă albă EN-GJMW-400-5 (EN 1562)
  • Filete de îmbinare: Filet interior cilindric Rp conform EN 10226-1 și ISO 7-1
  • Protecție anticorozivă: Zincare termică prin imersie la cald, sigură pentru apă potabilă
  • Limite de lucru: De la -20 grade Celsius până la 300 grade Celsius la presiuni de până la 25 bar

Instalare și îmbinare

Talpa circulară integrată include trei orificii de fixare dispuse la un unghi de 100 de grade, permițând ancorarea mecanică stabilă pe suprafețe plane de construcție sau pe cadre suport. Îmbinarea conductelor se realizează prin filete interioare cilindrice (Rp) etanșate cu filete exterioare conice (R) și materiale adecvate de etanșare a filetelor.

Prin fixarea directă a schimbării de direcție pe suportul structural, fitingul amortizează vibrațiile din rețea, împiedică flambarea tronsoanelor și protejează îmbinările adiacente împotriva momentelor de încovoiere și a solicitărilor termice axiale.

Aplicații

Acest cot cu talpă zincat este proiectat pentru sisteme de conducte industriale și edilitare care impun fixarea rigidă a traseului la schimbările de direcție. Este certificat pentru distribuția apei potabile, rețele de aer comprimat, fluide industriale necorozive, circuite de încălzire și instalații de gaze naturale sau tehnice, încadrându-se în limitele nominale de temperatură și presiune.

  Fișă tehnică (PDF)

Cotul cu talpă din fontă maleabilă zincată Georg Fischer 471 asigură o deviere direcțională la 90 de grade cu flanșă integrată pentru ancorare mecanică rigidă pe pereți, tavane sau structuri metalice. Proiectat pentru conducte industriale de proces, circuite de răcire, instalații edilitare și rețele de utilități, acest fiting fixează stabil tronsoanele de țeavă și absoarbe vibrațiile și solicitările mecanice pentru dimensiuni între 3/8 țoli și 3/4 țoli.

Materiale și standarde

Georg Fischer produce acest cot cu talpă în strictă conformitate cu standardele EN 10242 și ISO 49 pentru simbolul de design A, garantând o puritate metalurgică ridicată și o repetabilitate dimensională exactă. Fitingul este realizat din fontă maleabilă cu inimă albă decarburată clasa EN-GJMW-400-5, care oferă o rezistență la tracțiune de 400 N/mm² și o alungire de cinci procente.

Piesa este protejată prin zincare termică prin imersie la cald de înaltă puritate, formând straturi omogene de aliaj fier-zinc fără conținut de hidrocarburi aromatice policiclice, asigurând o rezistență îndelungată împotriva coroziunii atmosferice.

  • Conformitate standard: EN 10242 și ISO 49 simbol de design A
  • Material de bază: Fontă maleabilă cu inimă albă EN-GJMW-400-5 (EN 1562)
  • Filete de îmbinare: Filet interior cilindric Rp conform EN 10226-1 și ISO 7-1
  • Protecție anticorozivă: Zincare termică prin imersie la cald, sigură pentru apă potabilă
  • Limite de lucru: De la -20 grade Celsius până la 300 grade Celsius la presiuni de până la 25 bar

Instalare și îmbinare

Talpa circulară integrată include trei orificii de fixare dispuse la un unghi de 100 de grade, permițând ancorarea mecanică stabilă pe suprafețe plane de construcție sau pe cadre suport. Îmbinarea conductelor se realizează prin filete interioare cilindrice (Rp) etanșate cu filete exterioare conice (R) și materiale adecvate de etanșare a filetelor.

Prin fixarea directă a schimbării de direcție pe suportul structural, fitingul amortizează vibrațiile din rețea, împiedică flambarea tronsoanelor și protejează îmbinările adiacente împotriva momentelor de încovoiere și a solicitărilor termice axiale.

Aplicații

Acest cot cu talpă zincat este proiectat pentru sisteme de conducte industriale și edilitare care impun fixarea rigidă a traseului la schimbările de direcție. Este certificat pentru distribuția apei potabile, rețele de aer comprimat, fluide industriale necorozive, circuite de încălzire și instalații de gaze naturale sau tehnice, încadrându-se în limitele nominale de temperatură și presiune.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Filet 3/8"
770471203
Material: Fonta Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2"
770471204
Material: Fonta Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4"
770471205
Material: Fonta Zn
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 770471203
Filet: 3/8"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770471204
Filet: 1/2"
Livrare în 24h
La Cerere / Buc.
Cod produs: 770471205
Filet: 3/4"
Livrare în 24h
La Cerere / Buc.
