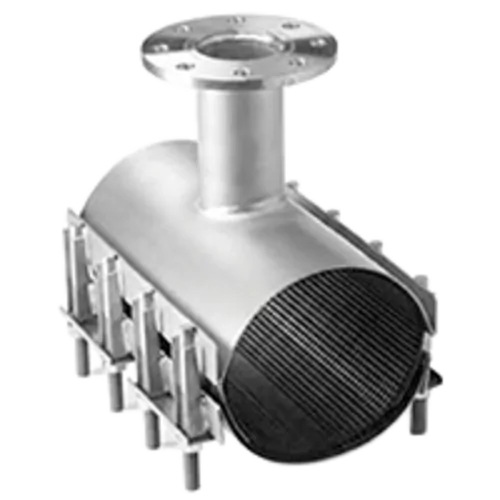

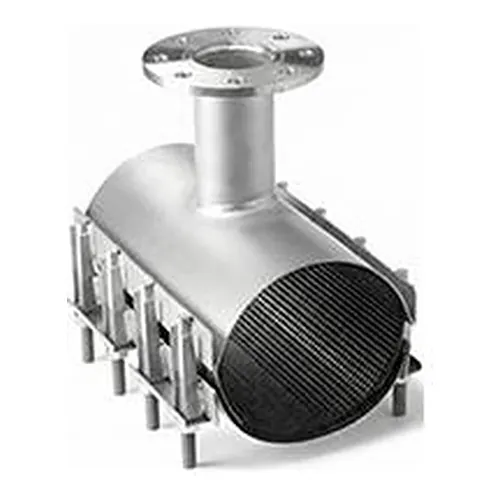

Colier de branșare cu flanșă Georg Fischer Multi/Clamp din inox cu garnitură interioară profilată

Colier de branșare cu flanșă Georg Fischer Multi/Clamp L=750mm inox AISI 304 DN400-DN800

  Fișă tehnică (PDF) |   Product Range

Colierul de branșare cu flanșă Georg Fischer Multi/Clamp cu lungimea constructivă de 750 mm este un colier din oțel inoxidabil cu două benzi, destinat realizării derivațiilor flanșate pe conducte gazdă de la DN 400 la DN 800. Executat integral din inox AISI 304, permite montarea hidranților și a robineților de izolare pe magistrale aflate sub presiune și se adresează constructorilor de rețele edilitare, operatorilor de apă și inginerilor din industrie.

Materiale și standarde

Corpul, benzile și urechile de strângere sunt din oțel inoxidabil austenitic AISI 304 (A2), iar varianta din AISI 316 este disponibilă la cerere. Garnitura standard din NBR cu profil gofrat respectă standardul EN 682, pentru apă și gaz, între -10 grade și +70 grade Celsius.

Fabricația se desfășoară într-o zonă dedicată exclusiv oțelurilor inoxidabile, care exclude coroziunea de contact, cu sudură robotizată și pasivare completă a tuturor componentelor. Pentru rețelele de apă potabilă se poate livra, la cerere, garnitura din EPDM conform EN 681-1, pentru temperaturi între -10 grade și +55 grade Celsius. Garnitura ștuțului flanșat include un inel de armare din inox care menține forma profilului de etanșare sub solicitări hidrodinamice.

Caracteristici tehnice

Corpul de 750 mm distribuie sarcinile de strângere și pe cele preluate de derivație pe o zonă extinsă a peretelui conductei, iar flanșa de derivație este perforată conform tiparelor EN/DIN, astfel încât robineții de izolare și hidranții se montează direct cu șuruburi.

  • Construcție: colier cu două benzi, etanșare pe tot perimetrul, ștuț de derivație cu flanșă
  • Lungime constructivă: 750 mm
  • Domeniu conductă gazdă: DN 400 - DN 800
  • Corp, benzi și urechi: inox AISI 304, complet pasivat
  • Etanșare: NBR conform EN 682 în standard, EPDM conform EN 681-1 la cerere
  • Perforare flanșă: tipar EN/DIN PN 10 sau PN 16, în funcție de varianta aleasă

Instalare și îmbinare

Colierul este conceput pentru forare sub presiune și poate fi montat suprateran sau îngropat, fără întreruperea alimentării.

Este compatibil cu conducte din fontă ductilă, fontă cenușie, oțel și azbociment, precum și cu țevi din plastic PVC-U, PE și PP; pentru conductele din plastic, parametrii de montaj se confirmă cu Georg Fischer Waga N.V. Presiunile de lucru pentru distribuția de gaze se stabilesc tot cu Georg Fischer Waga N.V. Cele două semicochilii se poziționează pe țeava curățată, urechile se strâng uniform pentru comprimarea egală a garniturii pe tot perimetrul, iar derivația se execută prin flanșă cu mașina de forat sub presiune.

  Fișă tehnică (PDF) |   Product Range

Colierul de branșare cu flanșă Georg Fischer Multi/Clamp cu lungimea constructivă de 750 mm este un colier din oțel inoxidabil cu două benzi, destinat realizării derivațiilor flanșate pe conducte gazdă de la DN 400 la DN 800. Executat integral din inox AISI 304, permite montarea hidranților și a robineților de izolare pe magistrale aflate sub presiune și se adresează constructorilor de rețele edilitare, operatorilor de apă și inginerilor din industrie.

Materiale și standarde

Corpul, benzile și urechile de strângere sunt din oțel inoxidabil austenitic AISI 304 (A2), iar varianta din AISI 316 este disponibilă la cerere. Garnitura standard din NBR cu profil gofrat respectă standardul EN 682, pentru apă și gaz, între -10 grade și +70 grade Celsius.

Fabricația se desfășoară într-o zonă dedicată exclusiv oțelurilor inoxidabile, care exclude coroziunea de contact, cu sudură robotizată și pasivare completă a tuturor componentelor. Pentru rețelele de apă potabilă se poate livra, la cerere, garnitura din EPDM conform EN 681-1, pentru temperaturi între -10 grade și +55 grade Celsius. Garnitura ștuțului flanșat include un inel de armare din inox care menține forma profilului de etanșare sub solicitări hidrodinamice.

Caracteristici tehnice

Corpul de 750 mm distribuie sarcinile de strângere și pe cele preluate de derivație pe o zonă extinsă a peretelui conductei, iar flanșa de derivație este perforată conform tiparelor EN/DIN, astfel încât robineții de izolare și hidranții se montează direct cu șuruburi.

  • Construcție: colier cu două benzi, etanșare pe tot perimetrul, ștuț de derivație cu flanșă
  • Lungime constructivă: 750 mm
  • Domeniu conductă gazdă: DN 400 - DN 800
  • Corp, benzi și urechi: inox AISI 304, complet pasivat
  • Etanșare: NBR conform EN 682 în standard, EPDM conform EN 681-1 la cerere
  • Perforare flanșă: tipar EN/DIN PN 10 sau PN 16, în funcție de varianta aleasă

Instalare și îmbinare

Colierul este conceput pentru forare sub presiune și poate fi montat suprateran sau îngropat, fără întreruperea alimentării.

Este compatibil cu conducte din fontă ductilă, fontă cenușie, oțel și azbociment, precum și cu țevi din plastic PVC-U, PE și PP; pentru conductele din plastic, parametrii de montaj se confirmă cu Georg Fischer Waga N.V. Presiunile de lucru pentru distribuția de gaze se stabilesc tot cu Georg Fischer Waga N.V. Cele două semicochilii se poziționează pe țeava curățată, urechile se strâng uniform pentru comprimarea egală a garniturii pe tot perimetrul, iar derivația se execută prin flanșă cu mașina de forat sub presiune.

Variante, prețuri și disponibilitate
Dimensiune Cod produs U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
DN 400 mm
PN 16 Bar
DN400L750N Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 450 mm
PN 16 Bar
DN450L750N Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 500 mm
PN 16 Bar
DN500L750N Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 600 mm
PN 10 Bar
DN600L750N Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 700 mm
DN700L750N Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 750 mm
DN750L750N Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 800 mm
DN800L750N Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: DN400L750N
DN: 400 mm
PN: 16 Bar
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: DN450L750N
DN: 450 mm
PN: 16 Bar
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: DN500L750N
DN: 500 mm
PN: 16 Bar
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: DN600L750N
DN: 600 mm
PN: 10 Bar
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: DN700L750N
DN: 700 mm
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: DN750L750N
DN: 750 mm
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: DN800L750N
DN: 800 mm
Livrare în 10-15 zile
La Cerere / Buc.
