Adaptor flanșă PVDF sudură cap la cap SDR33 PN10

Adaptor flanșă PVDF sudură cap la cap SDR33 PN10

Material: PVDF SDR: 10 Bar

  Fișă tehnică (PDF)

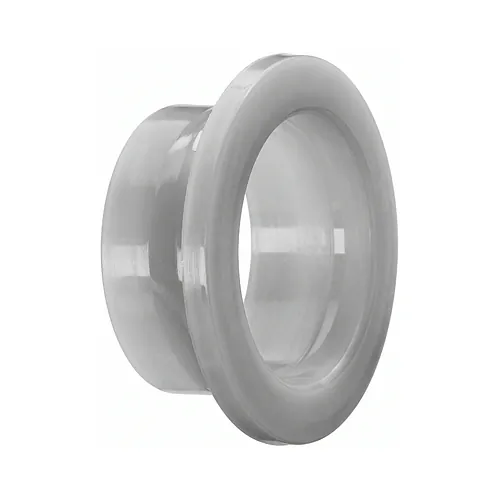

Adaptorul de flanșă metric PVDF SDR33 PN10 Georg Fischer SYGEF Standard este destinat realizării conexiunilor demontabile cu flanșă în rețele de conducte industriale pentru chimicale agresive și fluide de înaltă puritate. Prevăzut cu un capăt cu ștuț pentru sudură cap la cap și o suprafață de etanșare striată, fitingul garantează racordarea etanșă la armături, utilaje și magistrale tehnologice. Acesta asigură o exploatare sigură și de lungă durată în instalații de proces solicitante.

Caracteristici tehnice

Adaptorul SYGEF Standard SDR33 asigură reținerea presiunii nominale de până la PN10 (10 bar la 20 grade Celsius) pe un interval termic de funcționare cuprins între -20 grade Celsius și 140 grade Celsius. Suprafața sa zimțată optimizează distribuția presiunii de contact și integritatea etanșării în ansamblurile cu flanșă liberă.

  • Presiune nominală de lucru: PN10 (10 bar la 20 grade Celsius) conform geometriei SDR33
  • Interval de temperatură admisibil: de la -20 grade Celsius până la 140 grade Celsius
  • Suprafață de îmbinare: Profil zimțat pentru garnituri profilate din elastomeri sau PTFE
  • Calitate suprafață interioară: Rugozitate redusă Ra de maximum 0,5 micrometri
  • Tip conexiune: Capăt neted pentru sudură cap la cap clasică sau prin infraroșu

Materiale și standarde

Fabricat din fluorură de poliviniliden (PVDF) virgină, acest adaptor prezintă o rezistență chimică remarcabilă împotriva acizilor concentrați, substanțelor oxidante și solvenților industriali. Rășina fluoropolimerică previne cedarea de impurități și păstrează puritatea mediilor vehiculate.

Fitingul respectă standardul ISO 10931 pentru sisteme de conducte din materiale plastice industriale. Materialul este conform cu cerințele sanitare FDA 21 CFR 177.2510, USP Clasa VI și ASME BPE, fiind potrivit pentru aplicații curate, industria farmaceutică și producția de semiconductori. Construcția este compatibilă cu ciclurile repetate de igienizare și sterilizare cu apă fierbinte, abur tehnic, ozon sau agenți chimici de spălare, fără risc de degradare termică sau fisurare sub tensiune.

Instalare și îmbinare

Sudura cap la cap se realizează conform normativului DVS 2207 Partea 6 pentru tehnologia cu infraroșu (IR Plus) sau DVS 2207 Partea 15 pentru sudura cap la cap clasică cu element încălzitor. Ștuțul alungit permite fixarea rapidă și alinierea axială precisă în mașinile de sudură profesionale.

Pentru montajul mecanic se recomandă utilizarea flanșelor libere din polipropilenă cu inserție de oțel sau fibră de sticlă, compatibile cu standardele de găurire EN 1092-1 / ISO 7005 PN10 sau ASME B16.5 Clasa 150. O garnitură flanșă profilată cu inserție metalică sau anvelopată cu PTFE asigură o etanșeitate sigură pe fondul variațiilor termice. Strângerea șuruburilor se execută progresiv în cruce, conform momentelor de strângere specificate, protejând profilul striat împotriva deformărilor locale excesive.

  Fișă tehnică (PDF)

Adaptorul de flanșă metric PVDF SDR33 PN10 Georg Fischer SYGEF Standard este destinat realizării conexiunilor demontabile cu flanșă în rețele de conducte industriale pentru chimicale agresive și fluide de înaltă puritate. Prevăzut cu un capăt cu ștuț pentru sudură cap la cap și o suprafață de etanșare striată, fitingul garantează racordarea etanșă la armături, utilaje și magistrale tehnologice. Acesta asigură o exploatare sigură și de lungă durată în instalații de proces solicitante.

Caracteristici tehnice

Adaptorul SYGEF Standard SDR33 asigură reținerea presiunii nominale de până la PN10 (10 bar la 20 grade Celsius) pe un interval termic de funcționare cuprins între -20 grade Celsius și 140 grade Celsius. Suprafața sa zimțată optimizează distribuția presiunii de contact și integritatea etanșării în ansamblurile cu flanșă liberă.

  • Presiune nominală de lucru: PN10 (10 bar la 20 grade Celsius) conform geometriei SDR33
  • Interval de temperatură admisibil: de la -20 grade Celsius până la 140 grade Celsius
  • Suprafață de îmbinare: Profil zimțat pentru garnituri profilate din elastomeri sau PTFE
  • Calitate suprafață interioară: Rugozitate redusă Ra de maximum 0,5 micrometri
  • Tip conexiune: Capăt neted pentru sudură cap la cap clasică sau prin infraroșu

Materiale și standarde

Fabricat din fluorură de poliviniliden (PVDF) virgină, acest adaptor prezintă o rezistență chimică remarcabilă împotriva acizilor concentrați, substanțelor oxidante și solvenților industriali. Rășina fluoropolimerică previne cedarea de impurități și păstrează puritatea mediilor vehiculate.

Fitingul respectă standardul ISO 10931 pentru sisteme de conducte din materiale plastice industriale. Materialul este conform cu cerințele sanitare FDA 21 CFR 177.2510, USP Clasa VI și ASME BPE, fiind potrivit pentru aplicații curate, industria farmaceutică și producția de semiconductori. Construcția este compatibilă cu ciclurile repetate de igienizare și sterilizare cu apă fierbinte, abur tehnic, ozon sau agenți chimici de spălare, fără risc de degradare termică sau fisurare sub tensiune.

Instalare și îmbinare

Sudura cap la cap se realizează conform normativului DVS 2207 Partea 6 pentru tehnologia cu infraroșu (IR Plus) sau DVS 2207 Partea 15 pentru sudura cap la cap clasică cu element încălzitor. Ștuțul alungit permite fixarea rapidă și alinierea axială precisă în mașinile de sudură profesionale.

Pentru montajul mecanic se recomandă utilizarea flanșelor libere din polipropilenă cu inserție de oțel sau fibră de sticlă, compatibile cu standardele de găurire EN 1092-1 / ISO 7005 PN10 sau ASME B16.5 Clasa 150. O garnitură flanșă profilată cu inserție metalică sau anvelopată cu PTFE asigură o etanșeitate sigură pe fondul variațiilor termice. Strângerea șuruburilor se execută progresiv în cruce, conform momentelor de strângere specificate, protejând profilul striat împotriva deformărilor locale excesive.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 90 mm
735798863
Material: PVDF
SDR: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
735798864
Material: PVDF
SDR: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
735798565
Material: PVDF
SDR: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
735798866
Material: PVDF
SDR: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
735798867
Material: PVDF
SDR: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
735798869
Material: PVDF
SDR: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
735798870
Material: PVDF
SDR: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 735798863
D: 90 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735798864
D: 110 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735798565
D: 125 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735798866
D: 140 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735798867
D: 160 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735798869
D: 200 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735798870
D: 225 mm
Livrare în 24h
La Cerere / Buc.
