Adaptor flanșă cu rezistență la smulgere MULTI/JOINT 3057 Plus DN50-600

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

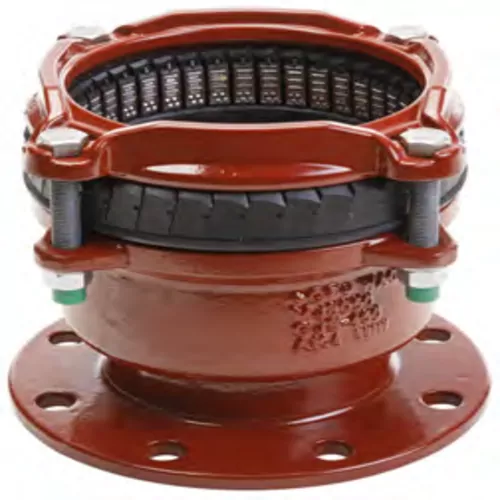

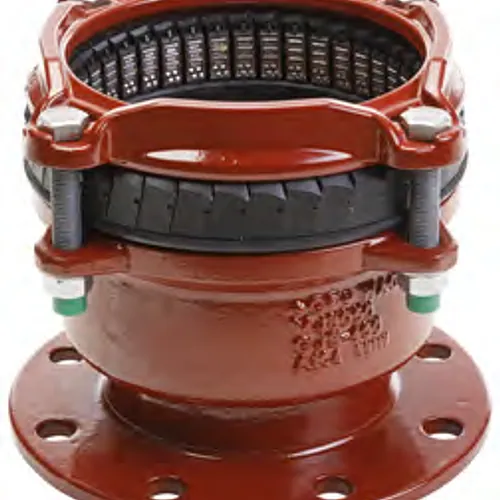

Adaptorul de flanșă cu rezistență la smulgere Georg Fischer Waga MULTI/JOINT 3057 Plus este o armătură mecanică proiectată pentru racordarea conductelor cu capăt lis la echipamente cu flanșă în rețele de apă potabilă, gaze naturale și conducte industriale. Realizat pentru diametre nominale de la DN 50 până la DN 600, cu o toleranță dimensională pe diametrul exterior de până la 43 mm, acest adaptor versatil asigură autoblocare mecanică completă și etanșare sigură pe diverse materiale metalice și plastice, fără a necesita prelucrarea capetelor de țeavă.

Caracteristici tehnice

Adaptorul MULTI/JOINT 3057 Plus preia variații dimensionale extinse și mișcări dinamice ale rețelei, menținând o siguranță operațională continuă în exploatare. Fiecare piesă este dimensionată pentru presiuni nominale ridicate și compensează tasările de teren printr-o deviere unghiulară admisibilă.

• Gama de diametre: DN 50 până la DN 600 cu o toleranță pe diametrul exterior al țevii de până la 43 mm.
• Presiuni de lucru: Până la PN 16 pentru rețele de apă și până la 8 bar pentru rețele de gaze naturale.
• Deviere unghiulară: Preluare a abaterilor de aliniament de până la plus/minus 8 grade pe racord.
• Mecanism de ancorare: Sistem integrat Uni/Fikser cu dinți de prindere din oțel inoxidabil AISI 316 inserați în segmente de pană din POM.
• Găurire flanșă: Compatibilitate dimensională cu flanșe conform standardului EN 1092-2 în treptele PN 10 și PN 16.

Materiale și standarde

Turnat în conformitate cu standardul EN 1563, corpul din fontă ductilă și inelul de strângere asigură o rezistență mecanică ridicată la șocuri hidraulice și sarcini structurale. Toate suprafețele metalice beneficiază de protecție epoxidică aplicată prin fuziune, certificată GSK, pentru îngropare directă pe termen lung.

Componentele corpului sunt realizate din fontă ductilă EN-GJS-450-10 (GGG 45), garantând o rezistență minimă la tracțiune de 450 N/mm² și o alungire la rupere de peste 10 procente. Protecția anticorozivă este asigurată de pulberea epoxidică Resicoat RT 9000 R4 aplicată la o grosime minimă de 250 micrometri în nuanța RAL 3011, rezistentă la un interval de pH cuprins între 2 și 13. Șuruburile de strângere sunt fabricate din oțel inoxidabil A2-70 sau A4-80 și tratate cu lubrifiant uscat Lubo pentru a preveni griparea filetelor.

Instalare și îmbinare

Montajul nu impune șanfrenarea sau pregătirea specială a capătului conductei, facilitând intercalarea rapidă de robineți cu flanșe sau piese de legătură pe conducte existente. Mecanismul progresiv Uni/Fikser ancorează ferm pe conducte din fontă ductilă, fontă cenușie, oțel carbon, oțel inoxidabil, PEHD, PVC-U, PAFS și azbociment, fără a deforma peretele țevii.

Livrat cu capace igienice montate din fabrică pentru a proteja mufa împotriva impurităților înainte de asamblare, adaptorul se montează direct în șanț în condiții de șantier. Pelicula uscată Lubo garantează un transfer precis al cuplului de strângere, iar plaja largă de toleranță optimizează stocurile de intervenție și reduce timpii de execuție.
