Curbă 30 grade PE100 SDR17 PN10 d90-d1000mm

Curbă 30 grade PE100 SDR17 PN10 d90-d1000mm

Material: Polyethylene PN: 10 Bar SDR: 17

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

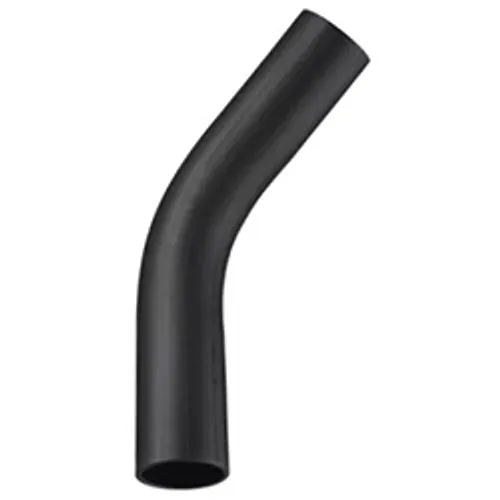

Curba la 30 grade ELGEF Plus PE100 SDR17 este un fiting cu capete tip spigot produs de Georg Fischer din țeavă fără sudură din polietilenă de înaltă densitate pentru rețele de fluide sub presiune. Proiectată pentru sisteme de conducte edilitare și industriale care necesită schimbări line de direcție cu pierderi hidraulice minime, această piesă cotată PN10 acoperă diametre de la d90 până la d1000 mm. Capetele sale spigot alungite permit îmbinarea prin mufe electrofuziune sau prin sudură cap la cap în aducțiuni de apă și circuite tehnologice.

Caracteristici tehnice

Fitingul oferă o rază de curbură continuă de 1,5×d și o grosime de perete uniformă SDR17, asigurând o curgere eficientă și compatibilitate completă de presiune cu conductele standard din PEHD. Fabricat exclusiv din țeavă extrudată fără sudură, racordul menține integritatea structurală a peretelui și o distribuție omogenă a tensiunilor circulare, fără segmente sudate intermediare.

  • Presiune nominală: PN10 (10 bar apă la 20°C) / 5 bar gaz metan
  • Raport dimensional standard: SDR17 cu grosime constantă pe întreaga lungime
  • Geometrie de curbură: rază la ax de 1,5×d (R de la 135 mm până la 1500 mm)
  • Tip conexiune: capete spigot lungi pentru electrofuziune și sudură cap la cap
  • Material de bază: polietilenă de înaltă densitate PE100 virgină
  • Gamă dimensională: d90 mm până la d1000 mm (DN80 până la DN1000)

Instalare și îmbinare

Montajul acestor curbe cu capăt alungit se realizează cu ajutorul mufelor de electrofuziune sau prin sudură cap la cap conform prescripțiilor tehnice DVS 2207. Lungimea generoasă a capetelor spigot garantează spațiul necesar pentru bacurile de prindere, introducerea plitei termice și alinierea corectă în timpul ciclului de sudare.

Deoarece corpul fitingului este termoformat din țeavă extrudată fără sudură, este strict interzisă scurtarea capetelor spigot pe șantier. Tăierea spigotului reduce adâncimea de inserție, afectează zona de fixare în echipamente și compromite rezistența mecanică a îmbinării sudate. Alinierea axială riguroasă, pozarea pe pat de nisip uniform și respectarea timpilor de răcire sub presiune previn apariția tensiunilor parazite. BigWeld distribuie gama de fitinguri ELGEF Plus în calitate de distribuitor autorizat Georg Fischer.

Aplicații

Această curbă de 30 grade din PEHD este concepută pentru magistrale de transport apă potabilă, colectoare principale de irigații, rețele industriale și conducte de refulare din stații de pompare. Schimbarea lină de direcție la 30 grade minimizează pierderile hidraulice locale și atenuează șocurile de berbec în circuitele cu debite mari de pompare.

Construcția fără sudură oferă o rezistență excelentă la coroziune și abraziune în rețele îngropate sau aeriene, eliminând turbulențele caracteristice coturilor confecționate din segmente sudate. Piesa este ideală pentru adaptarea traseului conductelor la relieful terenului, subtraversări și ocolirea obstacolelor subterane întâlnite în rețelele edilitare.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Curba la 30 grade ELGEF Plus PE100 SDR17 este un fiting cu capete tip spigot produs de Georg Fischer din țeavă fără sudură din polietilenă de înaltă densitate pentru rețele de fluide sub presiune. Proiectată pentru sisteme de conducte edilitare și industriale care necesită schimbări line de direcție cu pierderi hidraulice minime, această piesă cotată PN10 acoperă diametre de la d90 până la d1000 mm. Capetele sale spigot alungite permit îmbinarea prin mufe electrofuziune sau prin sudură cap la cap în aducțiuni de apă și circuite tehnologice.

Caracteristici tehnice

Fitingul oferă o rază de curbură continuă de 1,5×d și o grosime de perete uniformă SDR17, asigurând o curgere eficientă și compatibilitate completă de presiune cu conductele standard din PEHD. Fabricat exclusiv din țeavă extrudată fără sudură, racordul menține integritatea structurală a peretelui și o distribuție omogenă a tensiunilor circulare, fără segmente sudate intermediare.

  • Presiune nominală: PN10 (10 bar apă la 20°C) / 5 bar gaz metan
  • Raport dimensional standard: SDR17 cu grosime constantă pe întreaga lungime
  • Geometrie de curbură: rază la ax de 1,5×d (R de la 135 mm până la 1500 mm)
  • Tip conexiune: capete spigot lungi pentru electrofuziune și sudură cap la cap
  • Material de bază: polietilenă de înaltă densitate PE100 virgină
  • Gamă dimensională: d90 mm până la d1000 mm (DN80 până la DN1000)

Instalare și îmbinare

Montajul acestor curbe cu capăt alungit se realizează cu ajutorul mufelor de electrofuziune sau prin sudură cap la cap conform prescripțiilor tehnice DVS 2207. Lungimea generoasă a capetelor spigot garantează spațiul necesar pentru bacurile de prindere, introducerea plitei termice și alinierea corectă în timpul ciclului de sudare.

Deoarece corpul fitingului este termoformat din țeavă extrudată fără sudură, este strict interzisă scurtarea capetelor spigot pe șantier. Tăierea spigotului reduce adâncimea de inserție, afectează zona de fixare în echipamente și compromite rezistența mecanică a îmbinării sudate. Alinierea axială riguroasă, pozarea pe pat de nisip uniform și respectarea timpilor de răcire sub presiune previn apariția tensiunilor parazite. BigWeld distribuie gama de fitinguri ELGEF Plus în calitate de distribuitor autorizat Georg Fischer.

Aplicații

Această curbă de 30 grade din PEHD este concepută pentru magistrale de transport apă potabilă, colectoare principale de irigații, rețele industriale și conducte de refulare din stații de pompare. Schimbarea lină de direcție la 30 grade minimizează pierderile hidraulice locale și atenuează șocurile de berbec în circuitele cu debite mari de pompare.

Construcția fără sudură oferă o rezistență excelentă la coroziune și abraziune în rețele îngropate sau aeriene, eliminând turbulențele caracteristice coturilor confecționate din segmente sudate. Piesa este ideală pentru adaptarea traseului conductelor la relieful terenului, subtraversări și ocolirea obstacolelor subterane întâlnite în rețelele edilitare.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 90 mm
753060813
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 299,39 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
753060814
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 374,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
753060815
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 423,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
753060816
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 482,74 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
753060817
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 532,74 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 180 mm
753060818
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 852,34 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
753060819
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 1.029,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
753060820
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 1.220,44 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
753060821
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 1.475,82 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
753060822
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 1.632,88 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
753060823
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 2.107,06 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm
753060824
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 3.328,17 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
753060825
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 4.619,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm
753060826
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 5.553,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
753060827
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 7.613,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 560 mm
753060828
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 9.728,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 630 mm
753060829
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. 12.136,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 710 mm
753060830
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 800 mm
753060831
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 900 mm
753060832
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 1000 mm
753060833
Material: Polyethylene
PN: 10 Bar
SDR: 17
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 753060813
D: 90 mm
Livrare în 24h
299,39 RON / Buc.
Cod produs: 753060814
D: 110 mm
Livrare în 24h
374,10 RON / Buc.
Cod produs: 753060815
D: 125 mm
Livrare în 24h
423,00 RON / Buc.
Cod produs: 753060816
D: 140 mm
Livrare în 24h
482,74 RON / Buc.
Cod produs: 753060817
D: 160 mm
Livrare în 24h
532,74 RON / Buc.
Cod produs: 753060818
D: 180 mm
Livrare în 24h
852,34 RON / Buc.
Cod produs: 753060819
D: 200 mm
Livrare în 24h
1.029,36 RON / Buc.
Cod produs: 753060820
D: 225 mm
Livrare în 24h
1.220,44 RON / Buc.
Cod produs: 753060821
D: 250 mm
Livrare în 24h
1.475,82 RON / Buc.
Cod produs: 753060822
D: 280 mm
Livrare în 24h
1.632,88 RON / Buc.
Cod produs: 753060823
D: 315 mm
Livrare în 24h
2.107,06 RON / Buc.
Cod produs: 753060824
D: 355 mm
Livrare în 24h
3.328,17 RON / Buc.
Cod produs: 753060825
D: 400 mm
Livrare în 24h
4.619,65 RON / Buc.
Cod produs: 753060826
D: 450 mm
Livrare în 24h
5.553,10 RON / Buc.
Cod produs: 753060827
D: 500 mm
Livrare în 24h
7.613,90 RON / Buc.
Cod produs: 753060828
D: 560 mm
Livrare în 24h
9.728,45 RON / Buc.
Cod produs: 753060829
D: 630 mm
Livrare în 24h
12.136,64 RON / Buc.
Cod produs: 753060830
D: 710 mm
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: 753060831
D: 800 mm
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: 753060832
D: 900 mm
Livrare în 10-15 zile
La Cerere / Buc.
Cod produs: 753060833
D: 1000 mm
Livrare în 10-15 zile
La Cerere / Buc.
