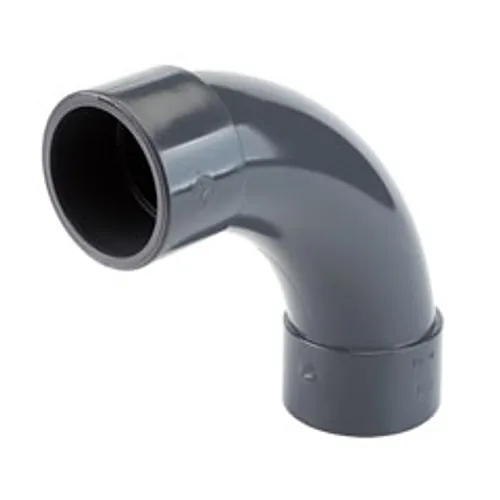

Curbă 90° PVC-U PN16 d20-110 mm

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Fabricată din policlorură de vinil neplastifiată (PVC-U), această curbă metrică la 90 grade este proiectată pentru vehicularea fluidelor în rețele industriale sub presiune. Raza largă de curbură permite schimbarea direcției traseului cu pierderi de sarcină semnificativ mai reduse decât în cazul coturilor compacte, optimizând curgerea fluidului în circuitele de proces. Fitingul este dimensionat pentru clasa nominală PN16 (16 bar la 20 grade Celsius), fiind fabricat și testat conform standardului EN ISO 1452-3. Gama cuprinde nouă dimensiuni de la d20 mm până la d110 mm. Ambele capete sunt calibrate pentru lipire prin mufare cu adezivi pe bază de solvent, precum Tangit PVC-U împreună cu decapantul și soluția de curățare dedicate, formând o îmbinare chimică monolitică și sigură.

Compusul PVC-U gri închis RAL 7011 oferă o rezistență chimică ridicată la acizi anorganici, baze, soluții saline și compuși din stațiile de tratare a apei sau din circuitele industriale de răcire. Intervalul termic de funcționare este de la 0 la 60 grade Celsius, cu aplicarea factorilor standard de declasare a presiunii peste 20 grade Celsius. Structura polimerică exclude coroziunea electrochimică și formarea depunerilor de calcar sau biofilm, menținând caracteristicile hidraulice neschimbate în timp. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează sisteme complete de conducte industriale și consultanță tehnică în întreaga Europă.

• Geometrie fiting: curbă la 90 grade cu rază lungă și mufe metrice pentru lipire.
• Gamă dimensiuni: diametre exterioare de la d20 mm până la d110 mm (9 trepte).
• Presiune nominală: PN16 (16 bar la temperatura de bază de 20 grade Celsius).
• Material: policlorură de vinil neplastifiată (PVC-U), nuanță gri RAL 7011.
• Standard de produs: fabricat și verificat conform normei EN ISO 1452-3.
• Procedeu de îmbinare: lipire prin mufare cu adeziv solvent pentru rețele de presiune.
• Rezistență chimică: compatibilitate cu acizi anorganici, baze și soluții saline.
• Regim de temperatură: 0 – 60 grade Celsius, cu declasare a presiunii peste 20 grade Celsius.
