Curbă 45° PE100 SDR11 PN16 d32-d900

  Fisa Tehnica |   Catalog | Video Instructiuni

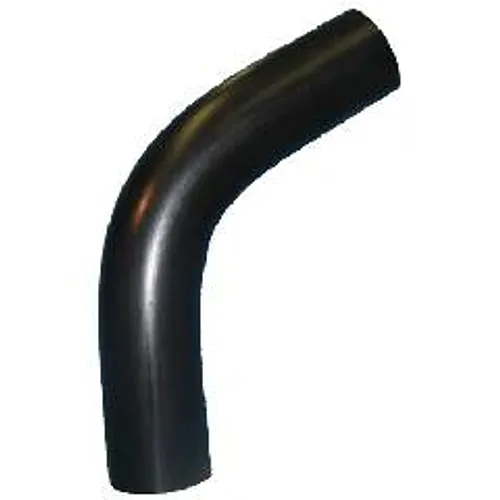

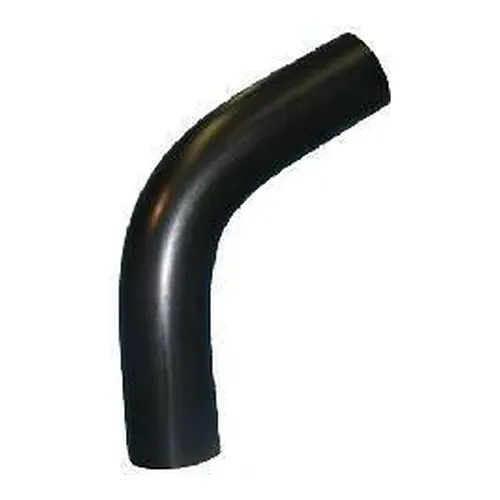

Curba la 45 de grade Georg Fischer ELGEF Plus din PE100 SDR11 este un fiting de înaltă performanță destinat realizării schimbărilor de direcție în rețele presurizate industriale și edilitare. Fabricată din rășină virgină 100% polietilenă de înaltă densitate conformă cu cerințele Asociației PE100+, această piesă cu capete lungi este dimensionată pentru o presiune nominală de 16 bar în rețele de apă potabilă și 10 bar pentru distribuția de gaze combustibile. Gama dimensională acoperă diametre exterioare de la d32 mm până la d900 mm, răspunzând cerințelor din infrastructura municipală și circuitele tehnologice.

Realizată prin prelucrare la cald din țeavă fără sudură cu o rază generoasă de curbură de 1,5×d, piesa optimizează curgerea hidraulică și minimizează pierderile locale de sarcină. Grosimea peretelui variază controlat de la 2,9 mm pentru d32 mm până la 81,8 mm pentru d900 mm. Dimensiunile cuprinse între d355 mm și d500 mm dețin certificare internațională FM 1613 la o presiune de lucru de 15 bar pentru rețele subterane de protecție la incendiu. Pentru menținerea integrității structurale și a caracteristicilor geometrice, curbele obținute din țeavă fără sudură nu se scurtează în teren.

Specificații tehnice principale și avantaje de execuție:

• Material de bază: Polietilenă PE100 de calitate superioară (PEHD), rezistentă la coroziune chimică și abraziune mecanică.
• Clasă de presiune: SDR11 (PN16 apă, PN10 gaz); certificare FM 1613 la 15 bar pentru diametrele d355–d500 mm.
• Geometrie hidraulică: Unghi de deviere la 45 de grade cu rază de 1,5×d pentru minimizarea turbulențelor în flux.
• Metode de asamblare: Versiune lungă complet compatibilă cu sudură cap la cap și electrofuziune prin mufe electrofuziune.
• Domenii de utilizare: Rețele de distribuție apei potabile, infrastructură subterană de incendiu, magistrale de gaz și circuite industriale.
