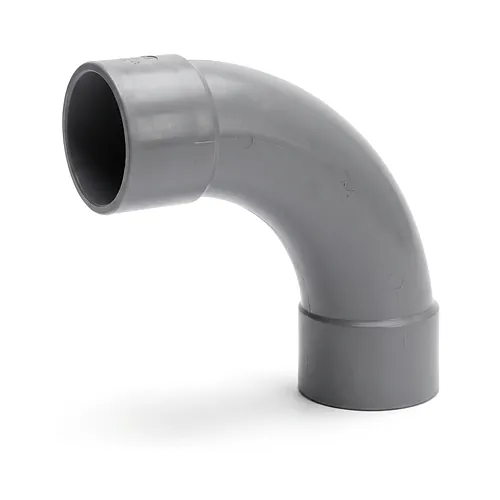

Curbă la 90 Grade PVC-C Metrică PN16 R=2d

Curbă la 90 Grade PVC-C Metrică PN16 R=2d

Material: PVC-C PN: 16 Bar

  Fișă tehnică (PDF)

Curba la 90 grade metrică din PVC-C Georg Fischer este o piesă termoplastică industrială proiectată pentru rețele de conducte de proces care necesită pierderi hidraulice minime și rezistență chimică susținută la temperaturi ridicate. Având o rază extinsă de curbură R egal 2d, această piesă oferă o tranziție lină a curgerii și limitează turbulențele comparativ cu un cot convențional cu rază scurtă. Este destinată industriei chimice, tratării apei și transportului industrial de fluide la viteze mari.

Caracteristici tehnice

Geometria lină a curbei cu raza R egal 2d optimizează semnificativ eficiența hidraulică în rețelele industriale cu debit continuu. Prin dublarea razei de curbură raportată la diametrul exterior nominal, piesa reduce turbulențele locale, căderile de presiune și riscul de cavitație pe circuitele de fluide cu viteze mari.

  • Compus material: Policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038.
  • Geometrie de curbare: Rază extinsă R egal 2d pentru o dinamică optimizată a curgerii.
  • Tip îmbinare: Mufe metrice pentru lipire prin mufare cu fuziune chimică omogenă.
  • Limită de temperatură: Operare continuă la temperaturi de până la 80 grade Celsius sub presiune.
  • Calitate suprafață: Interior neted obținut prin injecție de precizie, ce previne depunerile și crustele.

Materiale și standarde

Fabricată din policlorură de vinil supraclorurată, această piesă respectă cerințele riguroase ale standardelor industriale internaționale. Componenta se conformează toleranțelor dimensionale conform ISO 727 și ISO 15493, asigurând un ajustaj precis al mufelor și o îmbinare sigură cu țevile metrice de proces.

Rășina PVC-C de calitate superioară oferă o rezistență excelentă împotriva acizilor minerali, a soluțiilor alcaline concentrate și a sărurilor industriale, depășind performanțele PVC-U clasic la temperaturi ridicate de lucru. Producția de precizie garantează o grosime uniformă a pereților și stabilitate mecanică pe întreaga durată de exploatare.

Aplicații

Această curbă din PVC-C este proiectată pentru medii industriale solicitante în care transportul substanțelor chimice agresive coincide cu temperaturi ridicate de regim. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează componente de proces certificate în toată Europa, oferind suport tehnic pentru instalații industriale specializate.

Instalațiile tipice de utilizare includ linii de distribuție chimică, module de dozare, stații de tratare a suprafețelor și galvanizare, circuite de apă demineralizată și ultrapură, instalații de neutralizare a apelor uzate industriale și rețele navale de proces.

  Fișă tehnică (PDF)

Curba la 90 grade metrică din PVC-C Georg Fischer este o piesă termoplastică industrială proiectată pentru rețele de conducte de proces care necesită pierderi hidraulice minime și rezistență chimică susținută la temperaturi ridicate. Având o rază extinsă de curbură R egal 2d, această piesă oferă o tranziție lină a curgerii și limitează turbulențele comparativ cu un cot convențional cu rază scurtă. Este destinată industriei chimice, tratării apei și transportului industrial de fluide la viteze mari.

Caracteristici tehnice

Geometria lină a curbei cu raza R egal 2d optimizează semnificativ eficiența hidraulică în rețelele industriale cu debit continuu. Prin dublarea razei de curbură raportată la diametrul exterior nominal, piesa reduce turbulențele locale, căderile de presiune și riscul de cavitație pe circuitele de fluide cu viteze mari.

  • Compus material: Policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038.
  • Geometrie de curbare: Rază extinsă R egal 2d pentru o dinamică optimizată a curgerii.
  • Tip îmbinare: Mufe metrice pentru lipire prin mufare cu fuziune chimică omogenă.
  • Limită de temperatură: Operare continuă la temperaturi de până la 80 grade Celsius sub presiune.
  • Calitate suprafață: Interior neted obținut prin injecție de precizie, ce previne depunerile și crustele.

Materiale și standarde

Fabricată din policlorură de vinil supraclorurată, această piesă respectă cerințele riguroase ale standardelor industriale internaționale. Componenta se conformează toleranțelor dimensionale conform ISO 727 și ISO 15493, asigurând un ajustaj precis al mufelor și o îmbinare sigură cu țevile metrice de proces.

Rășina PVC-C de calitate superioară oferă o rezistență excelentă împotriva acizilor minerali, a soluțiilor alcaline concentrate și a sărurilor industriale, depășind performanțele PVC-U clasic la temperaturi ridicate de lucru. Producția de precizie garantează o grosime uniformă a pereților și stabilitate mecanică pe întreaga durată de exploatare.

Aplicații

Această curbă din PVC-C este proiectată pentru medii industriale solicitante în care transportul substanțelor chimice agresive coincide cu temperaturi ridicate de regim. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează componente de proces certificate în toată Europa, oferind suport tehnic pentru instalații industriale specializate.

Instalațiile tipice de utilizare includ linii de distribuție chimică, module de dozare, stații de tratare a suprafețelor și galvanizare, circuite de apă demineralizată și ultrapură, instalații de neutralizare a apelor uzate industriale și rețele navale de proces.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
723000106
Material: PVC-C
PN: 16 Bar
Buc. 64,34 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
723000107
Material: PVC-C
PN: 16 Bar
Buc. 71,83 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
723000108
Material: PVC-C
PN: 16 Bar
Buc. 94,23 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
723000109
Material: PVC-C
PN: 16 Bar
Buc. 134,38 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
723000110
Material: PVC-C
PN: 16 Bar
Buc. 185,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
723000111
Material: PVC-C
PN: 16 Bar
Buc. 233,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
723000112
Material: PVC-C
PN: 16 Bar
Buc. 549,33 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
723000113
Material: PVC-C
PN: 16 Bar
Buc. 599,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
723000114
Material: PVC-C
PN: 16 Bar
Buc. 1.069,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
723000117
Material: PVC-C
PN: 16 Bar
Buc. 2.758,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
723010120
Material: PVC-C
PN: 16 Bar
Buc. 2.976,37 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 723000106
D: 20 mm
Livrare în 24h
64,34 RON / Buc.
Cod produs: 723000107
D: 25 mm
Livrare în 24h
71,83 RON / Buc.
Cod produs: 723000108
D: 32 mm
Livrare în 24h
94,23 RON / Buc.
Cod produs: 723000109
D: 40 mm
Livrare în 24h
134,38 RON / Buc.
Cod produs: 723000110
D: 50 mm
Livrare în 24h
185,00 RON / Buc.
Cod produs: 723000111
D: 63 mm
Livrare în 24h
233,30 RON / Buc.
Cod produs: 723000112
D: 75 mm
Livrare în 24h
549,33 RON / Buc.
Cod produs: 723000113
D: 90 mm
Livrare în 24h
599,85 RON / Buc.
Cod produs: 723000114
D: 110 mm
Livrare în 24h
1.069,99 RON / Buc.
Cod produs: 723000117
D: 160 mm
Livrare în 24h
2.758,01 RON / Buc.
Cod produs: 723010120
D: 225 mm
Livrare în 24h
2.976,37 RON / Buc.
