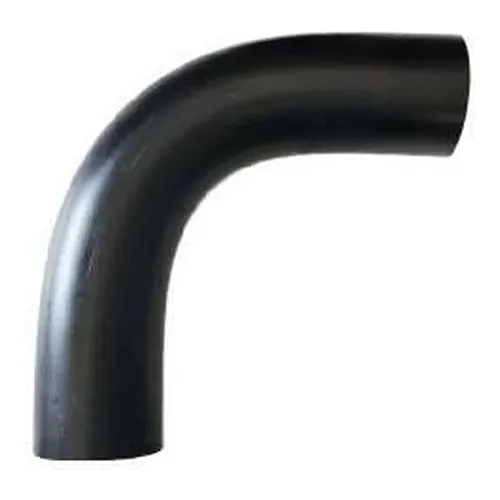

Curbă 90° PE100 SDR11 injectată din polietilenă neagră pentru conducte

Curbă 90° PE100 SDR11 Injectată d32-d500

Material: Polietilena PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Curba la 90 grade injectată ELGEF Plus de la Georg Fischer, realizată din PEHD PE100 SDR11, asigură schimbarea de direcție pentru rețele de conducte din polietilenă de înaltă siguranță. Proiectat pentru rețele de utilități și industriale, acest fiting acoperă diametre de la d32 la d500 mm, având o clasă de presiune de 16 bar pentru apă și 10 bar pentru gaz. Raza compactă de 1xd reduce gabaritul de montaj, menținând neschimbată clasa de presiune a conductei.

Caracteristici tehnice

Curba injectată SDR11 respectă dimensiunile standard ale conductelor din polietilenă pe tot intervalul de diametre de la d32 până la d500 mm. Raza compactă de 1xd permite trasee hidraulice sigure în șanțuri înguste, cămine și distribuitoare unde curbele cu rază mare nu au spațiu de montaj.

  • Diametre nominale: d32 până la d500 mm (DN25 până la DN500)
  • Presiune nominală: 16 bar pentru rețele de apă, 10 bar pentru distribuție gaz
  • Raport dimensional: SDR11 cu grosimi de perete între 2,9 mm și 45,5 mm
  • Geometrie: Rază compactă de curbură 1xd (R=32 mm până la R=500 mm)
  • Dimensiuni capete: Lungime capăt L între 46 mm și 212 mm, cotă z între 78 mm și 710 mm

Capetele lise alungite oferă spațiul necesar pentru prinderea bacurilor și sudură, eliminând pierderile de sarcină suplimentare și factorii de reducere a presiunii caracteristici fitingurilor segmentate.

Materiale și standarde

Injectată din rășină virgină PE100 aprobată de PE100+ Association, curba oferă o durată de viață certificată de 100 de ani în condiții nominale de exploatare. Compoziția materialului asigură rezistență ridicată la propagarea lentă a fisurilor, sarcini punctuale și acțiunea chimică a mediilor din rețelele de utilități.

Fitingul ELGEF Plus respectă standardele EN 12201 pentru apă sub presiune și EN 1555 pentru distribuția gazelor combustibile. Produsul deține certificări internaționale de calitate DVGW, KIWA și agrement FM 1613 (15 bar pentru dimensiuni selectate), alături de aprobări navale DNV-GL, Bureau Veritas și Lloyd's Register pentru aplicații marine și offshore.

Instalare și îmbinare

Fitingul este prevăzut cu capete lungi proiectate pentru compatibilitate dublă: sudură prin electrofuziune și sudură cap la cap. Această flexibilitate permite atât prefabricarea tronsoanelor în atelier, cât și intervențiile rapide sau îmbinările directe în șanț pe șantier.

La îmbinarea prin electrofuziune se utilizează mufe electrofuziune ELGEF Plus, iar sudura cap la cap cu element încălzitor se execută conform parametrilor DVS 2207. BigWeld livrează întreaga gamă ELGEF Plus în calitate de distribuitor autorizat Georg Fischer, oferind suport tehnic pentru magistrale de apă potabilă, conducte industriale, colectoare de irigații și rețele de incendiu.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Curba la 90 grade injectată ELGEF Plus de la Georg Fischer, realizată din PEHD PE100 SDR11, asigură schimbarea de direcție pentru rețele de conducte din polietilenă de înaltă siguranță. Proiectat pentru rețele de utilități și industriale, acest fiting acoperă diametre de la d32 la d500 mm, având o clasă de presiune de 16 bar pentru apă și 10 bar pentru gaz. Raza compactă de 1xd reduce gabaritul de montaj, menținând neschimbată clasa de presiune a conductei.

Caracteristici tehnice

Curba injectată SDR11 respectă dimensiunile standard ale conductelor din polietilenă pe tot intervalul de diametre de la d32 până la d500 mm. Raza compactă de 1xd permite trasee hidraulice sigure în șanțuri înguste, cămine și distribuitoare unde curbele cu rază mare nu au spațiu de montaj.

  • Diametre nominale: d32 până la d500 mm (DN25 până la DN500)
  • Presiune nominală: 16 bar pentru rețele de apă, 10 bar pentru distribuție gaz
  • Raport dimensional: SDR11 cu grosimi de perete între 2,9 mm și 45,5 mm
  • Geometrie: Rază compactă de curbură 1xd (R=32 mm până la R=500 mm)
  • Dimensiuni capete: Lungime capăt L între 46 mm și 212 mm, cotă z între 78 mm și 710 mm

Capetele lise alungite oferă spațiul necesar pentru prinderea bacurilor și sudură, eliminând pierderile de sarcină suplimentare și factorii de reducere a presiunii caracteristici fitingurilor segmentate.

Materiale și standarde

Injectată din rășină virgină PE100 aprobată de PE100+ Association, curba oferă o durată de viață certificată de 100 de ani în condiții nominale de exploatare. Compoziția materialului asigură rezistență ridicată la propagarea lentă a fisurilor, sarcini punctuale și acțiunea chimică a mediilor din rețelele de utilități.

Fitingul ELGEF Plus respectă standardele EN 12201 pentru apă sub presiune și EN 1555 pentru distribuția gazelor combustibile. Produsul deține certificări internaționale de calitate DVGW, KIWA și agrement FM 1613 (15 bar pentru dimensiuni selectate), alături de aprobări navale DNV-GL, Bureau Veritas și Lloyd's Register pentru aplicații marine și offshore.

Instalare și îmbinare

Fitingul este prevăzut cu capete lungi proiectate pentru compatibilitate dublă: sudură prin electrofuziune și sudură cap la cap. Această flexibilitate permite atât prefabricarea tronsoanelor în atelier, cât și intervențiile rapide sau îmbinările directe în șanț pe șantier.

La îmbinarea prin electrofuziune se utilizează mufe electrofuziune ELGEF Plus, iar sudura cap la cap cu element încălzitor se execută conform parametrilor DVS 2207. BigWeld livrează întreaga gamă ELGEF Plus în calitate de distribuitor autorizat Georg Fischer, oferind suport tehnic pentru magistrale de apă potabilă, conducte industriale, colectoare de irigații și rețele de incendiu.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 32 mm
753001008
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 110,39 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
753001009
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 137,93 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
753001010
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 200,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
753001011
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 332,67 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
753001012
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 408,04 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
753001013
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 432,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
753001014
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 683,21 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
753001015
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 1.012,98 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
753001016
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 1.491,47 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
753001017
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 1.630,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 180 mm
753001018
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 1.993,43 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
753001019
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 2.162,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
753001020
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 2.866,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
753001021
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 4.325,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
753001022
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 5.611,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
753001023
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 7.753,24 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm
753001124
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
753001125
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm
753001126
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 7.863,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
753001127
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 11.827,52 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
