Cot ecoFIT 45 grade PE80 SDR17 PN10 d20-d110

  Fisa Tehnica |   Catalog | Video Instructiuni

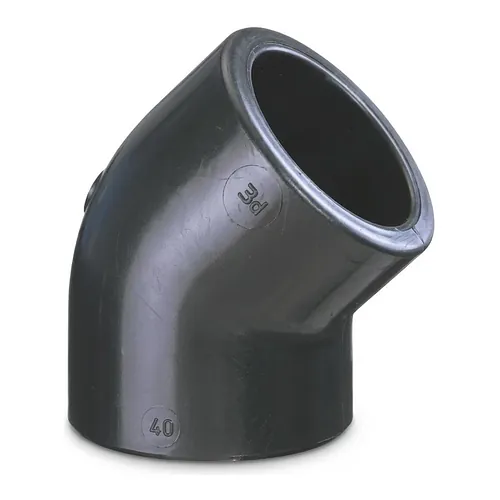

Cotul ecoFIT la 45 grade de la Georg Fischer este un fiting pentru lipire prin mufare, destinat rețelelor industriale de conducte termoplastice. Este realizat din polietilenă PE80, pentru treapta SDR 17 / PN10 bar la 20 grade C, conform DIN 8074 și DIN 8075. Gama acoperă diametrele exterioare de la d20 mm (DN15) până la d110 mm (DN100), pentru distribuția fluidelor industriale, stații de tratare a apei și instalații de proces.

Geometria la 45 de grade permite o schimbare lină a traseului conductei, reducând turbulențele locale, riscul de cavitație și pierderile hidraulice de presiune față de o schimbare bruscă la 90 de grade. Două astfel de coturi formează o decalare fără a solicita îmbinările sudate.

PE80 oferă o rezistență chimică ridicată la acizi diluați, baze, soluții saline și ape uzate industriale agresive, împreună cu o rezistență excelentă la fisurare sub tensiune (ESCR) și o tenacitate mare la impact. În domeniul de lucru -40 grade C până la +60 grade C, materialul își păstrează comportamentul ductil și la temperaturi negative, eliminând riscul de rupere casantă.

Îmbinarea se face prin lipire prin mufare: mufa fitingului și capătul țevii PEHD sunt încălzite simultan cu bacuri termice calibrate, apoi asamblate fără adaos de material. Rezultă o legătură omogenă, monolitică, fără garnituri elastomerice și fără căi potențiale de pierdere.

• Material: polietilenă PE80
• Presiune: SDR 17 / PN10 bar la 20 grade C
• Standarde: DIN 8074 / DIN 8075
• Gamă: d20–d110 mm (DN15–DN100), nouă dimensiuni
• Îmbinare: lipire prin mufare

Dimensiunile constructive sunt calibrate pe toată gama: diametrul exterior al mufei Do de la 31 mm la d20 până la 134 mm la d110, adâncimea de inserție L1 între 21 mm și 68 mm, iar lungimea totală Lmax între 46,6 mm și 163,8 mm. Livrat de BigWeld, distribuitor autorizat Georg Fischer.
