Teu PVC-C 45 Grade Metric d20-d110 PN10/PN6

Teu PVC-C 45 Grade Metric d20-d110 PN10/PN6

Material: PVC-C

  Fișă tehnică (PDF)

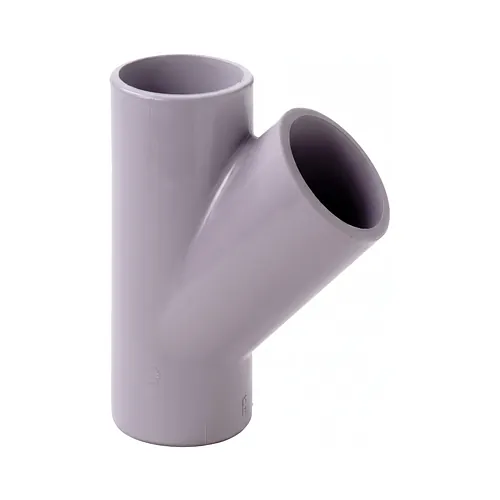

Fabricat de Georg Fischer, acest teu egal la 45 grade din PVC-C este proiectat pentru ramificarea direcțională a fluidelor în rețele industriale de conducte sub presiune. Configurația laterală la 45 grade optimizează dinamica hidraulică, reducând substanțial turbulențele și căderile de presiune comparativ cu racordurile standard la 90 grade. BigWeld furnizează aceste componente la nivel european ca distribuitor autorizat Georg Fischer pentru distribuția substanțelor chimice, tratarea apei industriale și circuite de proces la temperaturi ridicate.

Caracteristici tehnice

Teul la 45 grade din PVC-C produs de Georg Fischer asigură o tranziție lină a debitului și o rezistență mecanică de lungă durată în condiții de exploatare solicitante. Acesta combină rezistența termică superioară cu rigiditatea structurală ridicată, suportând temperaturi de regim de până la 80 grade Celsius.

  • Material: Policlorură de vinil post-clorurată (PVC-C), neplastificată, gri agat RAL 7038
  • Tip îmbinare: Mufe metrice lise pentru lipire prin mufare cu adeziv solvent
  • Interval dimensional: Diametre exterioare nominale cuprinse între d20 mm și d110 mm
  • Temperatură de operare: Funcționare industrială continuă la temperaturi de până la 80 grade Celsius
  • Geometrie hidraulică: Ramificație la 45 grade pentru turbulențe reduse și pierderi minime de sarcină
  • Standarde aplicabile: Fabricat în conformitate cu EN ISO 15493, ISO 727 și DIN 8079 / DIN 8080

Instalare și îmbinare

Îmbinarea se realizează prin lipire prin mufare la rece în mufe metrice calibrate, generând o sudură chimică omogenă și perfect etanșă. Îmbinarea monobloc astfel obținută oferă o rezistență excelentă la solicitări mecanice și șocuri hidraulice.

Înainte de asamblare, capetele de țeavă trebuie tăiate perpendicular pe ax, deburate, șanfrenate și curățate riguros cu un decapant adecvat pentru polimeri industriali. Adezivul solvent special formulat pentru policlorură de vinil clorurată se aplică uniform pe suprafața mufei și pe capătul de țeavă, urmat de inserarea fermă fără răsucire. Toleranțele de fabricație riguroase garantează alinierea axială perfectă cu țevile industriale metrice din PVC-C, prevenind formarea zonelor moarte de recirculare și optimizând fluxul la ramificație.

Aplicații

Acest teu cu ramificație laterală la 45 grade este special conceput pentru medii industriale agresive în care materialele metalice tradiționale suferă deteriorări chimice rapide. Structura polimerică inertă elimină complet riscurile asociate coroziunii galvanice, incrustațiilor și levigării.

Printre domeniile tipice de utilizare se numără industria proceselor chimice, liniile de tratare a suprafețelor din sectorul auto, producția de semiconductori și microelectronică, precum și instalațiile de neutralizare a apelor uzate industriale. Datorită rezistenței de excepție la fluide corozive, teul este optim pentru vehicularea acizilor minerali concentrați precum acidul sulfuric, clorhidric sau azotic, a soluțiilor alcaline puternice, a oxidanților și a sărurilor. Suprafața interioară netedă menține un debit constant și previne depunerile solide pe durata întregului ciclu de viață.

  Fișă tehnică (PDF)

Fabricat de Georg Fischer, acest teu egal la 45 grade din PVC-C este proiectat pentru ramificarea direcțională a fluidelor în rețele industriale de conducte sub presiune. Configurația laterală la 45 grade optimizează dinamica hidraulică, reducând substanțial turbulențele și căderile de presiune comparativ cu racordurile standard la 90 grade. BigWeld furnizează aceste componente la nivel european ca distribuitor autorizat Georg Fischer pentru distribuția substanțelor chimice, tratarea apei industriale și circuite de proces la temperaturi ridicate.

Caracteristici tehnice

Teul la 45 grade din PVC-C produs de Georg Fischer asigură o tranziție lină a debitului și o rezistență mecanică de lungă durată în condiții de exploatare solicitante. Acesta combină rezistența termică superioară cu rigiditatea structurală ridicată, suportând temperaturi de regim de până la 80 grade Celsius.

  • Material: Policlorură de vinil post-clorurată (PVC-C), neplastificată, gri agat RAL 7038
  • Tip îmbinare: Mufe metrice lise pentru lipire prin mufare cu adeziv solvent
  • Interval dimensional: Diametre exterioare nominale cuprinse între d20 mm și d110 mm
  • Temperatură de operare: Funcționare industrială continuă la temperaturi de până la 80 grade Celsius
  • Geometrie hidraulică: Ramificație la 45 grade pentru turbulențe reduse și pierderi minime de sarcină
  • Standarde aplicabile: Fabricat în conformitate cu EN ISO 15493, ISO 727 și DIN 8079 / DIN 8080

Instalare și îmbinare

Îmbinarea se realizează prin lipire prin mufare la rece în mufe metrice calibrate, generând o sudură chimică omogenă și perfect etanșă. Îmbinarea monobloc astfel obținută oferă o rezistență excelentă la solicitări mecanice și șocuri hidraulice.

Înainte de asamblare, capetele de țeavă trebuie tăiate perpendicular pe ax, deburate, șanfrenate și curățate riguros cu un decapant adecvat pentru polimeri industriali. Adezivul solvent special formulat pentru policlorură de vinil clorurată se aplică uniform pe suprafața mufei și pe capătul de țeavă, urmat de inserarea fermă fără răsucire. Toleranțele de fabricație riguroase garantează alinierea axială perfectă cu țevile industriale metrice din PVC-C, prevenind formarea zonelor moarte de recirculare și optimizând fluxul la ramificație.

Aplicații

Acest teu cu ramificație laterală la 45 grade este special conceput pentru medii industriale agresive în care materialele metalice tradiționale suferă deteriorări chimice rapide. Structura polimerică inertă elimină complet riscurile asociate coroziunii galvanice, incrustațiilor și levigării.

Printre domeniile tipice de utilizare se numără industria proceselor chimice, liniile de tratare a suprafețelor din sectorul auto, producția de semiconductori și microelectronică, precum și instalațiile de neutralizare a apelor uzate industriale. Datorită rezistenței de excepție la fluide corozive, teul este optim pentru vehicularea acizilor minerali concentrați precum acidul sulfuric, clorhidric sau azotic, a soluțiilor alcaline puternice, a oxidanților și a sărurilor. Suprafața interioară netedă menține un debit constant și previne depunerile solide pe durata întregului ciclu de viață.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
PN 10 Bar
723250106
Material: PVC-C
Buc. 68,99 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
PN 10 Bar
723250107
Material: PVC-C
Buc. 73,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
PN 10 Bar
723250108
Material: PVC-C
Buc. 90,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
PN 10 Bar
723250109
Material: PVC-C
Buc. 151,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
PN 10 Bar
723250110
Material: PVC-C
Buc. 177,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
PN 10 Bar
723250111
Material: PVC-C
Buc. 285,31 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
PN 6 Bar
723250112
Material: PVC-C
Buc. 561,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
PN 6 Bar
723250113
Material: PVC-C
Buc. 901,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
PN 6 Bar
723250114
Material: PVC-C
Buc. 1.706,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 723250106
D: 20 mm
PN: 10 Bar
Livrare în 24h
68,99 RON / Buc.
Cod produs: 723250107
D: 25 mm
PN: 10 Bar
Livrare în 24h
73,50 RON / Buc.
Cod produs: 723250108
D: 32 mm
PN: 10 Bar
Livrare în 24h
90,96 RON / Buc.
Cod produs: 723250109
D: 40 mm
PN: 10 Bar
Livrare în 24h
151,65 RON / Buc.
Cod produs: 723250110
D: 50 mm
PN: 10 Bar
Livrare în 24h
177,10 RON / Buc.
Cod produs: 723250111
D: 63 mm
PN: 10 Bar
Livrare în 24h
285,31 RON / Buc.
Cod produs: 723250112
D: 75 mm
PN: 6 Bar
Livrare în 24h
561,80 RON / Buc.
Cod produs: 723250113
D: 90 mm
PN: 6 Bar
Livrare în 24h
901,90 RON / Buc.
Cod produs: 723250114
D: 110 mm
PN: 6 Bar
Livrare în 24h
1.706,25 RON / Buc.
