Mufă egală ecoFIT PE80 SDR11 PN10 d20-d110 lipire prin mufare

  Fisa Tehnica |   Catalog | Video Instructiuni

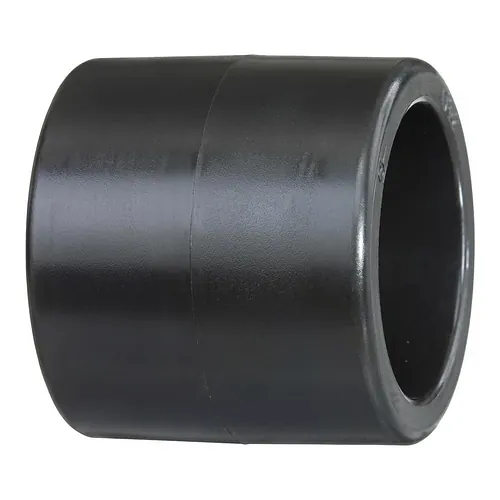

Mufa egală ecoFIT de la Georg Fischer (GF Piping Systems) este un fiting din PE80 destinat îmbinării conductelor din PEHD în rețele industriale sub presiune. Gama acoperă diametre exterioare nominale de la d20 la d110 (DN15 până la DN100), cu presiunea nominală PN10 la 20 grade C și raportul dimensional SDR11, astfel încât îmbinarea sudată preia aceeași presiune ca și conducta.

Lipirea prin mufare încălzește simultan suprafața interioară a mufei și cea exterioară a capătului de conductă pregătit, cu bacurile calibrate ale trusei de sudură, înainte de introducerea celor două piese una în cealaltă. Opritorul interior prelucrat și toleranțele strânse ale corpului ecoFIT controlează zona de topire și ajustajul cu strângere, rezultând o conexiune omogenă, permanentă și etanșă, care transmite solicitările mecanice prin îmbinare.

Dimensiunile sunt reglementate pe toată gama: diametrul exterior al corpului (Do) variază de la 31 mm la d20 până la 134 mm la d110, lungimea maximă a fitingului (Lmax) este cuprinsă între 35 mm și 96 mm, iar adâncimea de inserție (z) între 7 mm și 14 mm. Greutatea proprie variază între 0,014 kg la d20 și 0,419 kg la d110. Fitingurile sunt fabricate conform standardelor DIN de către Georg Fischer.

Polietilena PE80 de înaltă puritate oferă rezistență ridicată la soluții chimice agresive, la fluide industriale de proces și la depunerile de calcar, iar suprafața interioară netedă menține pierderile de sarcină reduse și previne acumulările de sediment. Mufa este compatibilă integral cu restul gamei de fitinguri ecoFIT pentru lipire prin mufare și se utilizează în stații de tratare a apei, circuite industriale de răcire, linii de dozare chimică și rețele tehnologice unde conductele metalice cedează prin coroziune. BigWeld este distribuitor autorizat Georg Fischer și livrează gama ecoFIT în toată Europa.

• Material: PE80 (polietilenă)
• Presiune nominală: PN10 bar la 20 grade C
• Raport dimensional: SDR11
• Gamă de diametre: d20 până la d110 mm (DN15 până la DN100)
• Metodă de îmbinare: lipire prin mufare
