Supapă de sens tip 562 PVDF PN16 d20-d110

  Fișă tehnică (PDF)

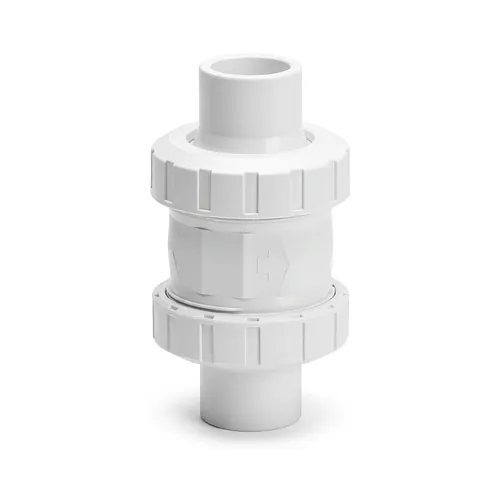

Supapa de sens Georg Fischer SYGEF Standard tip 562 este o armătură industrială cu con fabricată din PVDF neînrămat, concepută special pentru vehicularea substanțelor chimice agresive și a fluidelor de înaltă puritate. Echipată cu capete lise pentru sudură cap la cap, această supapă antiretur PN16 asigură oprirea sigură a curgerii inverse în rețele industriale cu diametre de la d20 până la d110 mm.

Caracteristici tehnice

Supapa antiretur tip 562 funcționează printr-un mecanism de închidere asistat de arc care garantează o etanșare sigură indiferent de poziția de instalare. Conul hidrodinamic cu ghidaj dublu elimină oscilațiile și previne vibrațiile în timpul variațiilor bruște de debit.

• Presiune nominală: Clasă PN16 pentru întreaga gamă dimensională cuprinsă între d20 și d110 mm.
• Temperatură de lucru: Funcționare continuă fiabilă între -20 grade și +140 grade Celsius.
• Calitate suprafață: Rugozitate internă redusă cu Ra sub 0.5 micrometri pentru a preveni depunerile și impuritățile.
• Ansamblu arc: Arc de compresie din oțel inoxidabil 1.4310 pentru închidere fermă fără contrapresiune hidrostatică.
• Etanșare elastomerică: Garnituri FKM de înaltă performanță pentru rezistență chimică extinsă și etanșeitate perfectă.
• Compatibilitate constructivă: Lungime de montaj conformă cu seria de robineți cu bilă tip 546 pentru modularitate optimă.

Materiale și standarde

Fabricat în deplină conformitate cu standardul ISO 10931, corpul din fluorură de poliviniliden SYGEF Standard asigură rigiditate mecanică superioară și rezistență chimică remarcabilă pe termen lung. PVDF-ul neînrămat previne contaminarea fluidelor și rezistă la agenți puternic corozivi, precum acizi minerali concentrați, compuși halogenați și medii oxidante.

Inerția fiziologică a materialului respectă reglementările sanitare internaționale FDA CFR 21 177.2510 și cerințele de biocompatibilitate USP 25 Clasa VI. De asemenea, produsul satisface prevederile ASME BPE, certificările DIBt și criteriile FM-4910 privind rezistența la foc, fiind recomandat pentru circuite de apă demineralizată, fabricarea semiconductorilor și procese farmaceutice.

Instalare și îmbinare

Prevăzută cu capete lise, armătura permite racordarea sudată în conducte metrice prin tehnologii termice verificate conform normelor din industrie. Geometria spigotului este complet compatibilă cu sudura cap la cap conform DVS 2207-15, fuziunea în infraroșu IR Plus și tehnologia BCF Plus fără bavuri.

Construcția cu racord olandez dublu facilitează montarea și demontarea radială fără a necesita deplasarea tronsoanelor adiacente de țeavă. Prezența arcului din inox permite instalatorilor montajul flexibil în orice poziție de lucru, pe conducte orizontale sau coloane verticale, garantând etanșarea optimă fără a depinde de o coloană de lichid de reținere.
