Racord olandez SYGEF Standard PVDF FKM SDR21 PN16 d20-d110

  Fișă tehnică (PDF)

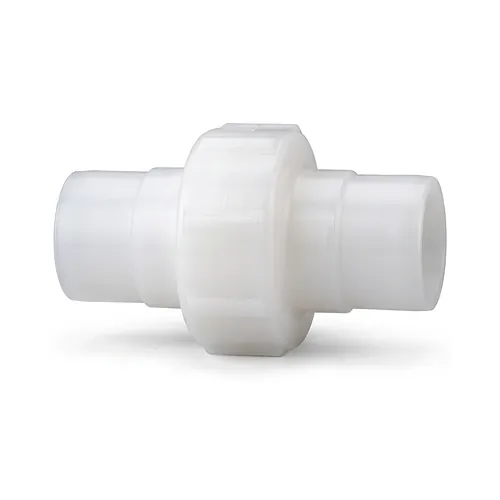

Racordul olandez Georg Fischer SYGEF Standard din PVDF cu garnitură din FKM este o piesă de îmbinare demontabilă din trei componente, dezvoltată pentru rețele industriale de distribuție a fluidelor solicitante și procese de înaltă puritate. Proiectat pentru presiuni nominale de lucru de până la 16 bar (SDR21 PN16) la 20 de grade Celsius pe dimensiuni de la d20 la d110, acest racord olandez pentru sudură cap la cap asigură o integrare curată și etanșă. Produsul oferă siguranță deplină pentru ingineri și instalatori industriali în vehicularea chimicalelor agresive și a apei purificate.

Caracteristici tehnice

Racordul olandez SYGEF Standard din PVDF își menține integritatea structurală completă într-un interval continuu de temperatură de lucru cuprins între -20 de grade Celsius și +140 de grade Celsius. Geometria precisă și construcția din fluoropolimer oferă o stabilitate mecanică robustă la presiuni ridicate și cicluri termice solicitante.

• Presiune nominală de lucru: 16 bar (PN16 / SDR21) la 20 de grade Celsius
• Interval de temperatură de lucru: de la -20 de grade Celsius până la +140 de grade Celsius
• Densitatea materialului: 1.78 g/cm³ conform EN ISO 1183
• Rugozitate interioară: Ra ≤ 0.5 micrometri
• Element de etanșare: Garnitură O-ring din fluoroelastomer FKM negru
• Dimensiuni exterioare: Diametre de la d20 până la d110 mm

Materiale și standarde

Fabricat din fluorură de poliviniliden (PVDF) nepigmentată, acest racord olandez oferă o rezistență chimică extinsă la acizi oxidanți și neoxidanți concentrați, halogeni, săruri și hidrocarburi alifatice. Polimerul nepigmentat rezistă la medii severe precum acidul azotic, sulfuric și clorhidric, respectând cerințele de siguranță fiziologică conform FDA 21 CFR § 177.2510 și USP 25 Class VI.

Fitingul respectă cerințele dimensionale stabilite de standardul ISO 10931 pentru sisteme industriale de conducte din fluoropolimeri. Suprafața interioară extrem de fină, având o rugozitate Ra ≤ 0.5 micrometri, previne depunerea biofilmului și a sedimentelor, garantând o rezistență hidraulică redusă în procese chimice industriale și instalații de tratare a apei deionizate.

Instalare și îmbinare

Capetele racordului sunt proiectate pentru îmbinare prin sudură cap la cap clasică cu element încălzitor sau sudură cu infraroșu (IR Plus), în strictă conformitate cu standardele DVS 2207. Arhitectura modulară din trei piese constă în două capete de sudură, o piuliță olandeză filetată robustă și un scaun profilat precis pentru garnitura O-ring din FKM.

Această concepție constructivă permite deconectarea mecanică rapidă pentru mentenanța sistemului, înlocuirea robineților sau calibrarea instrumentelor, fără a secționa traseul existent de tubulatură. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează componente originale SYGEF dezvoltate pentru instalații industriale europene de înaltă siguranță.
