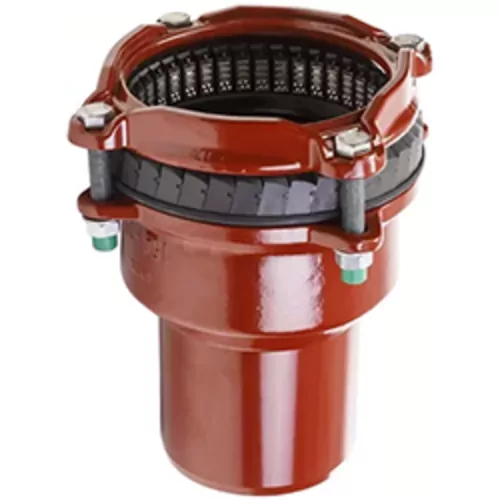

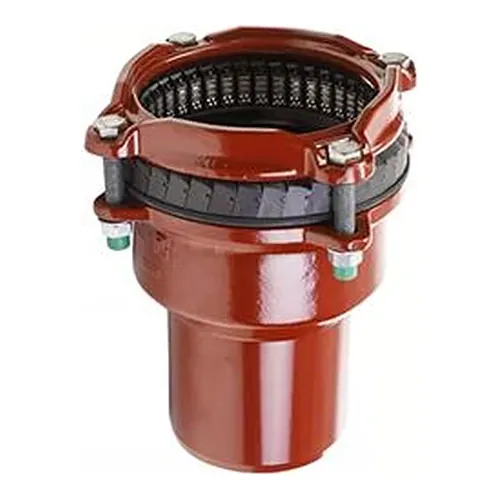

Adaptor redus WAGA MULTI/JOINT 3187 Plus cu ștuț 84-105mm d110 PN16

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Adaptorul redus Georg Fischer WAGA MULTI/JOINT 3187 Plus cu ștuț asigură o îmbinare cu rezistență completă la tracțiune între conducte cu diametre exterioare variate și un capăt de ștuț redus de 110 mm. Proiectat pentru rețele edilitare de apă potabilă, canalizare și gaze naturale, acest fiting din fontă ductilă acoperă diametre exterioare cuprinse între 84 mm și 105 mm la presiuni de lucru de până la PN16. BigWeld distribuie acest adaptor fiabil pentru intervenții rapide de reparații, modernizări și extinderi de magistrale.

Materiale și standarde

Corpul adaptorului este turnat din fontă ductilă cu rezistență mecanică ridicată și protejat integral printr-un strat de pulbere epoxidică reticulată termic pentru îngropare directă în soluri agresive. Sistemul de fixare combină inserții metalice din oțel inoxidabil și segmente suport din polimer tehnic pentru o etanșare sigură.

• Material corp: Fontă ductilă EN-GJS-450-10 (GGG 45) conform standardului european EN 1563.
• Protecție anticorozivă: Pulbere epoxidică Resicoat RT 9000 R4 aplicată în pat fluidizat, grosime minimă 250 microni, conform ghidului GSK.
• Inserții de blocare la tracțiune: Dinți metalici Uni/Fikser din oțel inoxidabil AISI 316 (A4).
• Organe de asamblare: Șuruburi din oțel inoxidabil tratate cu peliculă uscată anti-gripare Lubo pentru prevenirea sudării la rece a filetelor.
• Rezistență chimică și termică: Înveliș epoxidic rezistent la medii cu pH cuprins între 2 și 13, expunere termică până la 135 de grade Celsius.

Caracteristici tehnice

Conceput ca o piesă de tranziție universală între conducte din materiale diferite, modelul MULTI/JOINT 3187 Plus preia toleranțe dimensionale mari și garantează rezistență la smulgere până la presiunea de 16 bar. Ștuțul redus integrat cu diametrul de 110 mm facilitează racordarea directă la armături cu mufă sau fitinguri compatibile.

Mufa cu plajă largă de toleranță cuprinde diametre exterioare de la 84 mm până la 105 mm, fiind compatibilă cu tubulaturi din fontă ductilă, fontă cenușie, oțel, PEHD, PVC-U și azbociment. La o presiune nominală de lucru de PN16 pentru rețele de fluide, fitingul permite o deflexie unghiulară admisibilă de până la 8 grade pe mufă, preluând tasările solului și dezalinierile axiale din șantier fără a compromite etanșeitatea garniturii elastomerice.

Instalare și îmbinare

Montajul pe șantier se realizează simplu și rapid, fără echipamente speciale de tensionare, datorită șuruburilor protejate împotriva gripării mecanice. Stratul uscat de lubrifiant Lubo asigură transmiterea uniformă a forței de strângere direct pe garnitură și dinții de fixare.

Piesa poate fi instalată direct în tranșee fără a necesita șanfrenarea prealabilă a capătului de țeavă introdus. Strângerea șuruburilor se execută în cruce până la atingerea cuplului nominal indicat de producător, blocând dinții Uni/Fikser pe peretele conductei fără a deforma structura țevilor plastice. Capacele de protecție igienică montate din fabrică mențin interiorul mufei curat până la montajul definitiv.
