Adaptor compresiune PP filet exterior iJoint PN16
Fișă tehnică (PDF) | Catalog | Video Instructiuni

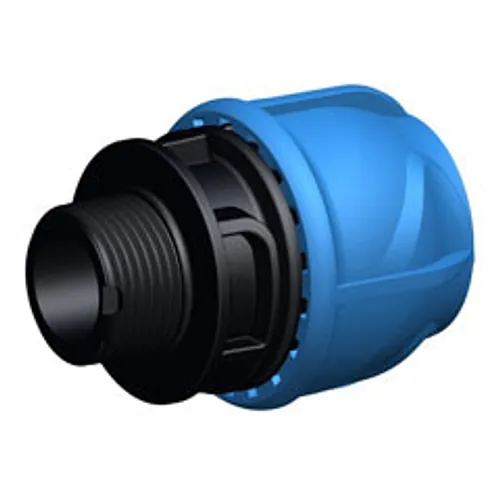

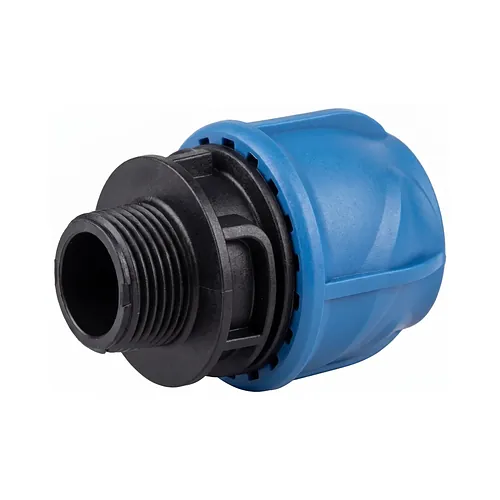

Adaptorul cu filet exterior iJoint de la Georg Fischer (GF Piping Systems) face legătura între conducta de presiune din PEHD și robineți, pompe, apometre sau echipamente filetate. La un capăt are un racord de compresiune cu introducere directă a țevii, pentru diametre de la d16 la d110 mm, iar la celălalt un filet exterior conic ISO 7-1. Este destinat rețelelor de apă potabilă, branșamentelor, canalizărilor sub presiune și irigațiilor.
Caracteristici tehnice
Adaptorul are presiunea nominală PN16 (16 bar) pe tot intervalul d16 - d110 mm și funcționează cu fluide având temperaturi între -10 grade și +45 grade Celsius. Racordul de compresiune ancorează mecanic țeava, iar filetul exterior conic se înșurubează pe componente filetate din metal sau plastic.
- Dimensiuni: racord de compresiune d16 - d110 mm, filete exterioare de la 1/2" la 4".
- Presiune de lucru: PN16 (16 bar), omologare DVGW.
- Interval de temperatură: -10 grade până la +45 grade Celsius.
- Compatibilitate conducte: țevi de presiune PE 80, PE 100, PEX și PEX-a.
- Filet: filet exterior conic conform DIN EN 10226 (ISO 7-1).
- Rezistență la smulgere: inelul de prindere mușcă peretele țevii și preia șocurile de berbec.
Materiale și standarde
Fitingul este realizat integral din materiale termoplastice tehnice și elastomeri atestați sanitar, deci nu ruginește, nu se incrustează și nu suferă coroziune galvanică în soluri agresive.
Corpul și inelul de presare sunt injectate din copolimer de polipropilenă rezistent la impact (PP-B) stabilizat UV, cu stabilitate la îmbătrânire conform ISO 9080; piulița este din copolimer PP albastru stabilizat UV, iar inelul de prindere secționat este din poliacetal (POM). Etanșarea se face cu o garnitură cu buză din EPDM lubrifiată din fabrică, aptă pentru apă potabilă. Avizele sanitare includ DVGW GW 335-B3, W270 și KTW în Germania, ACS în Franța, KIWA și ATA în Olanda, IIP în Italia și SVGW în Elveția. Standardele de referință pentru conducte sunt DIN EN 12201, ISO 4427, DIN 8074 și ISO 11922-1.
Instalare și îmbinare
Adaptorul se livrează gata de montaj: capătul de țeavă se împinge direct în racord, fără demontarea piuliței și fără teșire, după care piulița se strânge pentru a bloca inelul de presare pe garnitura cu buză.
Garnitura cu buză etanșează sigur și pe țevi ovalizate, zgâriate sau cu diametru la limita inferioară, ceea ce ușurează montajul în șanț. Îmbinarea poate fi demontată și refăcută, astfel încât același fiting se folosește atât în rețele permanente, cât și în trasee temporare de ocolire. Capătul filetat respectă profilul conic DIN EN 10226 (ISO 7-1), pentru îmbinări etanșe cu robineți și accesorii filetate uzuale.
Fișă tehnică (PDF) | Catalog | Video Instructiuni
Adaptorul cu filet exterior iJoint de la Georg Fischer (GF Piping Systems) face legătura între conducta de presiune din PEHD și robineți, pompe, apometre sau echipamente filetate. La un capăt are un racord de compresiune cu introducere directă a țevii, pentru diametre de la d16 la d110 mm, iar la celălalt un filet exterior conic ISO 7-1. Este destinat rețelelor de apă potabilă, branșamentelor, canalizărilor sub presiune și irigațiilor.
Caracteristici tehnice
Adaptorul are presiunea nominală PN16 (16 bar) pe tot intervalul d16 - d110 mm și funcționează cu fluide având temperaturi între -10 grade și +45 grade Celsius. Racordul de compresiune ancorează mecanic țeava, iar filetul exterior conic se înșurubează pe componente filetate din metal sau plastic.
- Dimensiuni: racord de compresiune d16 - d110 mm, filete exterioare de la 1/2" la 4".
- Presiune de lucru: PN16 (16 bar), omologare DVGW.
- Interval de temperatură: -10 grade până la +45 grade Celsius.
- Compatibilitate conducte: țevi de presiune PE 80, PE 100, PEX și PEX-a.
- Filet: filet exterior conic conform DIN EN 10226 (ISO 7-1).
- Rezistență la smulgere: inelul de prindere mușcă peretele țevii și preia șocurile de berbec.
Materiale și standarde
Fitingul este realizat integral din materiale termoplastice tehnice și elastomeri atestați sanitar, deci nu ruginește, nu se incrustează și nu suferă coroziune galvanică în soluri agresive.
Corpul și inelul de presare sunt injectate din copolimer de polipropilenă rezistent la impact (PP-B) stabilizat UV, cu stabilitate la îmbătrânire conform ISO 9080; piulița este din copolimer PP albastru stabilizat UV, iar inelul de prindere secționat este din poliacetal (POM). Etanșarea se face cu o garnitură cu buză din EPDM lubrifiată din fabrică, aptă pentru apă potabilă. Avizele sanitare includ DVGW GW 335-B3, W270 și KTW în Germania, ACS în Franța, KIWA și ATA în Olanda, IIP în Italia și SVGW în Elveția. Standardele de referință pentru conducte sunt DIN EN 12201, ISO 4427, DIN 8074 și ISO 11922-1.
Instalare și îmbinare
Adaptorul se livrează gata de montaj: capătul de țeavă se împinge direct în racord, fără demontarea piuliței și fără teșire, după care piulița se strânge pentru a bloca inelul de presare pe garnitura cu buză.
Garnitura cu buză etanșează sigur și pe țevi ovalizate, zgâriate sau cu diametru la limita inferioară, ceea ce ușurează montajul în șanț. Îmbinarea poate fi demontată și refăcută, astfel încât același fiting se folosește atât în rețele permanente, cât și în trasee temporare de ocolire. Capătul filetat respectă profilul conic DIN EN 10226 (ISO 7-1), pentru îmbinări etanșe cu robineți și accesorii filetate uzuale.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
Filet
1/2"
|
158400351 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 5,80 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
16 mm
Filet
3/4"
|
158400352 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 5,80 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Filet
1/2"
|
158400123 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 9,61 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Filet
3/4"
|
158400124 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 9,61 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Filet
1"
|
158400125 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 10,13 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Filet
1/2"
|
158400126 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 10,24 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Filet
3/4"
|
158400127 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 10,24 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Filet
1"
|
158400128 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 10,24 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Filet
3/4"
|
158400129 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 13,08 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Filet
1"
|
158400130 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 13,08 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Filet
1 1/4"
|
158400131 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 14,44 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Filet
1 1/2"
|
158400132 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 14,44 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Filet
1"
|
158400133 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 25,05 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Filet
1 1/4"
|
158400134 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 25,05 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Filet
1 1/2"
|
158400135 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 25,05 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Filet
2"
|
158400136 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 26,35 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Filet
1"
|
158400137 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 34,13 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Filet
1 1/4"
|
158400138 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 34,13 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Filet
1 1/2"
|
158400139 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 34,13 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Filet
2"
|
158400140 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 34,13 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Filet
1 1/2"
|
158400141 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 50,52 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Filet
2"
|
158400142 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 50,52 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Filet
2 1/2"
|
158400143 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 50,52 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
75 mm
Filet
2"
|
158400144 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 104,14 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
75 mm
Filet
2 1/2"
|
158400145 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 104,14 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
75 mm
Filet
3"
|
158400146 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 104,14 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
90 mm
Filet
2"
|
158400147 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 131,55 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
90 mm
Filet
2 1/2"
|
158400148 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 131,55 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
90 mm
Filet
3"
|
158400149 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 131,55 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
90 mm
Filet
4"
|
158400150 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 138,52 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
110 mm
Filet
3"
|
158400151 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 240,91 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
110 mm
Filet
4"
|
158400152 |
Material: Polipropilena
PN: 16 Bar
|
Buc. | 240,91 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
