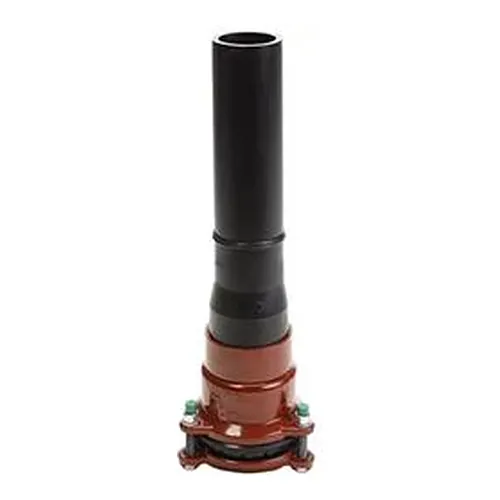

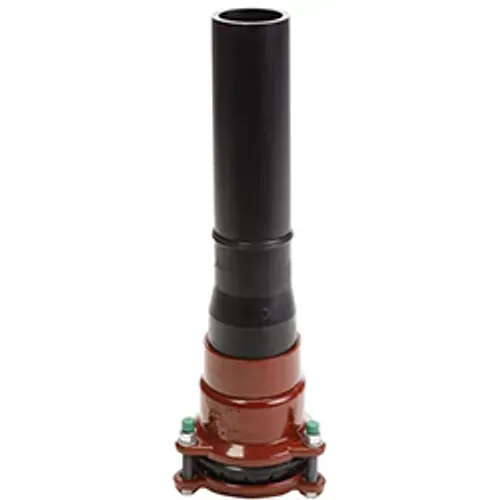

Adaptor cu reținere pentru PEHD WAGA PN16

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Adaptorul cu reținere pentru PEHD WAGA PN16 de la Georg Fischer este o piesă de îmbinare mecanică proiectată pentru racordarea rezistentă la tracțiune a conductelor din polietilenă în rețele de apă potabilă, canalizare și distribuție a gazelor naturale. Certificat pentru o presiune de lucru de PN16, acest adaptor fixează rigid capetele lise de țeavă și compensează tasările de teren fără a necesita blocuri masive din beton pentru ancorare.

Caracteristici tehnice

Adaptorul cu reținere WAGA asigură o îmbinare autoblocantă rezistentă la sarcini axiale pentru conducte sub presiune de până la 16 bar. Mecanismul hibrid de etanșare și ancorare preia toleranțele dimensionale ale tubulaturii și permite deviații unghiulare considerabile direct pe poziția de montaj.

• Presiune nominală: PN16 (16 bar presiune admisibilă de lucru pentru apă potabilă, ape uzate și gaze naturale).
• Deviație unghiulară: Permite o abatere unghiulară de până la 8 grade la nivelul îmbinării.
• Gamă dimensională: Sistem cu toleranță largă pentru conducte din polietilenă cu diametre exterioare între 50 mm și 315 mm.
• Protecție anticorozivă: Rășină epoxidică Resicoat® RT 9000 R4 aplicată electrostatic la o grosime minimă de 250 µm.
• Rezistență chimică: Stabilitate verificată la soluri și fluide agresive cu valori cuprinse între pH 2 și pH 13.

Materiale și standarde

Corpul adaptorului este turnat din fontă ductilă EN-GJS-450-10 (GGG 45 conform EN 1563), având o rezistență minimă la tracțiune de 450 N/mm² și o alungire structurală excelentă. Elementele componente sunt fabricate conform celor mai riguroase standarde industriale pentru a preveni coroziunea electrochimică și degradarea mecanică în timp.

Acoperirea epoxidică prin fuziune Resicoat® RT 9000 R4 respectă cerințele calitative GSK, oferind zero porozitate la testul de scânteie la 3 kV și o rezistență la impact de cel puțin 20 Jouli. Sistemul de reținere utilizează segmente de ancorare Uni/Fikser cu gheare din oțel inoxidabil AISI 316 (A4) care pătrund progresiv în suprafața țevii pentru a prelua tensiunile axiale de smulgere fără a afecta integritatea peretelui. Organele de asamblare din oțel inoxidabil sunt tratate din fabrică cu pelicula uscată Lubo®, eliminând griparea filetelor în timpul strângerii.

Instalare și îmbinare

Montajul adaptorului WAGA se efectuează mecanic la rece, fără a impune aparate de sudură sau condiții speciale de șantier. Sistemul realizează o blocare progresivă la tracțiune, optimizând strângerea pe măsură ce presiunea hidraulică interioară crește.

La îmbinarea conductelor din polietilenă (PE80, PE100 și PE100-RC), este obligatorie introducerea unei mandrine interioare de susținere (insert stiffener) în capătul țevii pentru a contracara deformarea radială sub compresia garniturii. Șuruburile protejate cu lubrifiant uscat Lubo® garantează transmiterea corectă a cuplului de strângere, asigurând o comprimare uniformă și o etanșare ireproșabilă. Capacitatea de deviație unghiulară de până la 8 grade simplifică alinierea tronsoanelor în șanțuri înguste și compensează mișcările ulterioare ale solului pe toată durata de exploatare.
