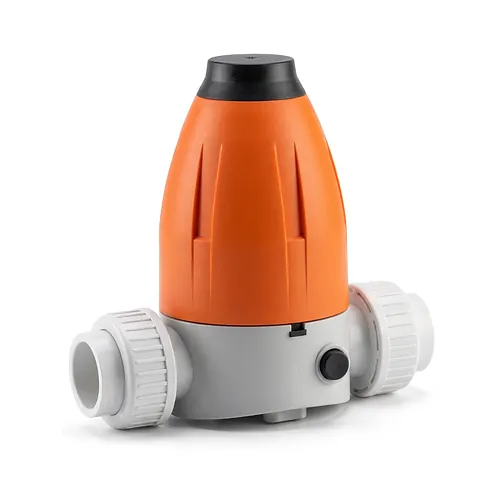

Robinet menținere presiune tip 586 PVC-C d20-63 PN10

Robinet menținere presiune tip 586 PVC-C d20-63 PN10

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul de menținere a presiunii Georg Fischer tip 586 din PVC-C este un echipament hidrodinamic proiectat pentru a menține constantă presiunea în amonte și pentru a descărca suprapresiunea în instalațiile industriale de proces. Având clasa de presiune nominală PN10 (10 bar la 20 de grade Celsius) pentru dimensiuni metrice de la d20 mm până la d63 mm (DN15 la DN50), acesta stabilizează funcționarea pompelor și protejează conductele împotriva șocurilor hidraulice în circuitele de dozare chimică.

Caracteristici tehnice

Robinetul de menținere a presiunii tip 586 funcționează ca un regulator amonte sau ca o supapă de descărcare pe ocolire, oferind un domeniu de reglaj continuu între 0,5 și 9,0 bar. Profilul hidrodinamic intern optimizează curgerea și garantează pierderi minime de sarcină în timpul ciclurilor de descărcare a fluidului.

  • Presiune nominală: Clasă PN10 (10 bar la 20 de grade Celsius) pe întreg intervalul de la d20 la d63 mm.
  • Domeniu de reglare a presiunii: Între 0,5 bar și 9,0 bar prin intermediul șurubului de reglaj cu blocare.
  • Mecanism de comandă: Arc din oțel inoxidabil pretensionat ce acționează pe o membrană din PTFE cu suport elastomeric.
  • Tip conexiune: Racorduri olandeze demontabile cu mufe pentru lipire prin mufare metrică conform ISO și DIN.
  • Prindere integrată: Inserții filetate din oțel inoxidabil (1.4404 / 316L) la baza corpului pentru fixare pe console.

Materiale și standarde

Corpul robinetului este turnat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, oferind rezistență excepțională la compuși chimici agresivi la temperaturi de lucru de până la 80 de grade Celsius. Calea de curgere este complet nemetalică, eliminând orice contact între fluidul de lucru și piesele metalice sau arcul intern.

Membrana de etanșare prezintă o suprafață de contact din PTFE pur aplicată pe un miez elastomeric, combinând etanșeitatea totală cu o durată mare de viață la cicluri repetate. Garniturile sunt disponibile din EPDM sau FKM pentru compatibilitate cu acizi, baze și soluții saline concentrate. Componentele sunt fabricate de Georg Fischer în conformitate cu standardele ISO 15493 și DIN, asigurând o durabilitate ridicată în instalații industriale de proces. Inserțiile filetate din oțel inoxidabil 1.4404 (316L) permit montajul pe structuri de susținere fără a introduce tensiuni mecanice în conductă.

Aplicații

Robinetul Georg Fischer tip 586 din PVC-C este utilizat pentru menținerea unei contrapresiuni constante la ieșirea din pompe, reglarea presiunii amonte și descărcarea controlată pe circuitele de ocolire. Echipamentul funcționează fiabil în medii unde aliajele metalice corodează rapid prin ciupire, iar materialele termoplastice standard cedează la temperaturi ridicate.

Printre domeniile principale de utilizare se numără industria chimică, liniile de galvanizare și tratare a suprafețelor, fabricarea plăcilor de circuite și a semiconductorilor, neutralizarea apelor uzate industriale și instalațiile de apă demineralizată. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează robinete tip 586 originale, însoțite de suport tehnic și verificare dimensională pentru proiecte industriale din toată Europa.

  Fișă tehnică (PDF)

Robinetul de menținere a presiunii Georg Fischer tip 586 din PVC-C este un echipament hidrodinamic proiectat pentru a menține constantă presiunea în amonte și pentru a descărca suprapresiunea în instalațiile industriale de proces. Având clasa de presiune nominală PN10 (10 bar la 20 de grade Celsius) pentru dimensiuni metrice de la d20 mm până la d63 mm (DN15 la DN50), acesta stabilizează funcționarea pompelor și protejează conductele împotriva șocurilor hidraulice în circuitele de dozare chimică.

Caracteristici tehnice

Robinetul de menținere a presiunii tip 586 funcționează ca un regulator amonte sau ca o supapă de descărcare pe ocolire, oferind un domeniu de reglaj continuu între 0,5 și 9,0 bar. Profilul hidrodinamic intern optimizează curgerea și garantează pierderi minime de sarcină în timpul ciclurilor de descărcare a fluidului.

  • Presiune nominală: Clasă PN10 (10 bar la 20 de grade Celsius) pe întreg intervalul de la d20 la d63 mm.
  • Domeniu de reglare a presiunii: Între 0,5 bar și 9,0 bar prin intermediul șurubului de reglaj cu blocare.
  • Mecanism de comandă: Arc din oțel inoxidabil pretensionat ce acționează pe o membrană din PTFE cu suport elastomeric.
  • Tip conexiune: Racorduri olandeze demontabile cu mufe pentru lipire prin mufare metrică conform ISO și DIN.
  • Prindere integrată: Inserții filetate din oțel inoxidabil (1.4404 / 316L) la baza corpului pentru fixare pe console.

Materiale și standarde

Corpul robinetului este turnat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, oferind rezistență excepțională la compuși chimici agresivi la temperaturi de lucru de până la 80 de grade Celsius. Calea de curgere este complet nemetalică, eliminând orice contact între fluidul de lucru și piesele metalice sau arcul intern.

Membrana de etanșare prezintă o suprafață de contact din PTFE pur aplicată pe un miez elastomeric, combinând etanșeitatea totală cu o durată mare de viață la cicluri repetate. Garniturile sunt disponibile din EPDM sau FKM pentru compatibilitate cu acizi, baze și soluții saline concentrate. Componentele sunt fabricate de Georg Fischer în conformitate cu standardele ISO 15493 și DIN, asigurând o durabilitate ridicată în instalații industriale de proces. Inserțiile filetate din oțel inoxidabil 1.4404 (316L) permit montajul pe structuri de susținere fără a introduce tensiuni mecanice în conductă.

Aplicații

Robinetul Georg Fischer tip 586 din PVC-C este utilizat pentru menținerea unei contrapresiuni constante la ieșirea din pompe, reglarea presiunii amonte și descărcarea controlată pe circuitele de ocolire. Echipamentul funcționează fiabil în medii unde aliajele metalice corodează rapid prin ciupire, iar materialele termoplastice standard cedează la temperaturi ridicate.

Printre domeniile principale de utilizare se numără industria chimică, liniile de galvanizare și tratare a suprafețelor, fabricarea plăcilor de circuite și a semiconductorilor, neutralizarea apelor uzate industriale și instalațiile de apă demineralizată. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează robinete tip 586 originale, însoțite de suport tehnic și verificare dimensională pentru proiecte industriale din toată Europa.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Garnitura EPDM
163586102
Material: PVC-C
PN: 10 Bar
Buc. 2.441,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
163586112
Material: PVC-C
PN: 10 Bar
Buc. 2.563,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
163586103
Material: PVC-C
PN: 10 Bar
Buc. 3.255,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
163586113
Material: PVC-C
PN: 10 Bar
Buc. 3.418,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
163586104
Material: PVC-C
PN: 10 Bar
Buc. 3.255,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
163586114
Material: PVC-C
PN: 10 Bar
Buc. 3.418,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
163586105
Material: PVC-C
PN: 10 Bar
Buc. 4.476,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
163586115
Material: PVC-C
PN: 10 Bar
Buc. 4.700,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
163586106
Material: PVC-C
PN: 10 Bar
Buc. 4.476,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
163586116
Material: PVC-C
PN: 10 Bar
Buc. 4.700,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
163586107
Material: PVC-C
PN: 10 Bar
Buc. 7.054,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
163586117
Material: PVC-C
PN: 10 Bar
Buc. 7.406,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 163586102
D: 20 mm
Garnitura: EPDM
Livrare în 24h
2.441,80 RON / Buc.
Cod produs: 163586112
D: 20 mm
Garnitura: FKM
Livrare în 24h
2.563,80 RON / Buc.
Cod produs: 163586103
D: 25 mm
Garnitura: EPDM
Livrare în 24h
3.255,70 RON / Buc.
Cod produs: 163586113
D: 25 mm
Garnitura: FKM
Livrare în 24h
3.418,55 RON / Buc.
Cod produs: 163586104
D: 32 mm
Garnitura: EPDM
Livrare în 24h
3.255,70 RON / Buc.
Cod produs: 163586114
D: 32 mm
Garnitura: FKM
Livrare în 24h
3.418,55 RON / Buc.
Cod produs: 163586105
D: 40 mm
Garnitura: EPDM
Livrare în 24h
4.476,60 RON / Buc.
Cod produs: 163586115
D: 40 mm
Garnitura: FKM
Livrare în 24h
4.700,40 RON / Buc.
Cod produs: 163586106
D: 50 mm
Garnitura: EPDM
Livrare în 24h
4.476,60 RON / Buc.
Cod produs: 163586116
D: 50 mm
Garnitura: FKM
Livrare în 24h
4.700,40 RON / Buc.
Cod produs: 163586107
D: 63 mm
Garnitura: EPDM
Livrare în 24h
7.054,05 RON / Buc.
Cod produs: 163586117
D: 63 mm
Garnitura: FKM
Livrare în 24h
7.406,75 RON / Buc.
