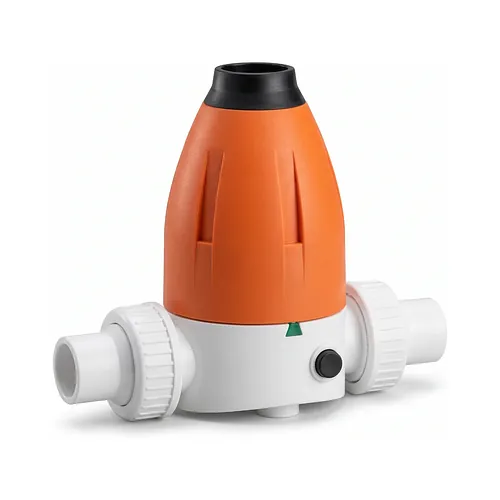

Robinet menținere presiune PVDF Tip 586 PN10

Robinet menținere presiune PVDF Tip 586 PN10

Material: PVDF PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul de menținere a presiunii Georg Fischer SYGEF Standard Tip 586 asigură un control de înaltă precizie al presiunii pe circuitul amonte, menținerea contrapresiunii și descărcarea automată a suprapresiunii în instalațiile chimice industriale și rețelele de apă purificată. Conceput pentru ingineri de proces și instalatori industriali, acest robinet funcționează la o presiune nominală PN10 cu un domeniu de reglaj cuprins între 0,5 și 9,0 bar, protejând pompele și conductele împotriva șocurilor hidraulice.

Caracteristici tehnice

Armătura Tip 586 menține o presiune constantă pe tronsonul amonte prin deschiderea automată atunci când presiunea de lucru depășește valoarea calibrată. Construcția echilibrată reduce fluctuațiile de debit și garantează o stabilitate hidraulică optimă în regim continuu de exploatare.

  • Presiune nominală de lucru: PN10 (10 bar la 20 grade Celsius)
  • Interval de reglare a presiunii: 0,5 până la 9,0 bar (7 până la 130 psi)
  • Temperatură de funcționare admisă: -20 grade Celsius până la +140 grade Celsius
  • Dimensiuni constructive: capete SDR21 metrice de la d20 până la d63 mm (DN15 până la DN50)
  • Fixare mecanică: inserții filetate integrate din oțel inoxidabil 1.4404 (316L)

Materiale și standarde

Corpul robinetului este injectat din fluorură de poliviniliden (PVDF) virgină, nepigmentată, în conformitate cu standardul dimensional ISO 10931. Separarea fluidului de mecanismul de reglaj este realizată printr-o membrană combinată din PTFE/EPDM, asistată de etanșări secundare din FKM rezistente chimic.

Membrana din PTFE/EPDM respectă cu strictețe cerințele FDA 21 CFR § 177.1550 și USP 25 Clasa VI, împiedicând contaminarea fluidelor în circuitele de apă de înaltă puritate și aplicațiile farmaceutice. Materialul PVDF prezintă o rezistență excelentă la acizi oxidanți concentrați, compuși halogenați, săruri și hidrocarburi alifatice, fiind optim pentru industria de semiconductori și dozarea chimică. Soluțiile de baze anorganice, aminele organice și aldehidele trebuie evitate din cauza incompatibilității chimice cu polimerul.

Instalare și îmbinare

Construcția cu racord olandez permite montarea și demontarea radială rapidă, calibrarea facilă și revizia fără desfacerea tronsoanelor adiacente de conductă. Racordarea la sistem se realizează prin capete lise metrice SDR21, perfect adaptate metodelor moderne de sudură termoplastică.

Capetele de îmbinare sunt compatibile cu sudura prin infraroșu fără contact (IR Plus conform DVS 2207-6), sudura fără cordon intern (BCF Plus) și procedeul clasic de sudură cap la cap (DVS 2207-15). Inserțiile filetate integrate asigură o fixare rigidă pe console și console de susținere, preluând solicitările mecanice și prevenind tensiunile pe tubulatură în timpul variațiilor de presiune.

  Fișă tehnică (PDF)

Robinetul de menținere a presiunii Georg Fischer SYGEF Standard Tip 586 asigură un control de înaltă precizie al presiunii pe circuitul amonte, menținerea contrapresiunii și descărcarea automată a suprapresiunii în instalațiile chimice industriale și rețelele de apă purificată. Conceput pentru ingineri de proces și instalatori industriali, acest robinet funcționează la o presiune nominală PN10 cu un domeniu de reglaj cuprins între 0,5 și 9,0 bar, protejând pompele și conductele împotriva șocurilor hidraulice.

Caracteristici tehnice

Armătura Tip 586 menține o presiune constantă pe tronsonul amonte prin deschiderea automată atunci când presiunea de lucru depășește valoarea calibrată. Construcția echilibrată reduce fluctuațiile de debit și garantează o stabilitate hidraulică optimă în regim continuu de exploatare.

  • Presiune nominală de lucru: PN10 (10 bar la 20 grade Celsius)
  • Interval de reglare a presiunii: 0,5 până la 9,0 bar (7 până la 130 psi)
  • Temperatură de funcționare admisă: -20 grade Celsius până la +140 grade Celsius
  • Dimensiuni constructive: capete SDR21 metrice de la d20 până la d63 mm (DN15 până la DN50)
  • Fixare mecanică: inserții filetate integrate din oțel inoxidabil 1.4404 (316L)

Materiale și standarde

Corpul robinetului este injectat din fluorură de poliviniliden (PVDF) virgină, nepigmentată, în conformitate cu standardul dimensional ISO 10931. Separarea fluidului de mecanismul de reglaj este realizată printr-o membrană combinată din PTFE/EPDM, asistată de etanșări secundare din FKM rezistente chimic.

Membrana din PTFE/EPDM respectă cu strictețe cerințele FDA 21 CFR § 177.1550 și USP 25 Clasa VI, împiedicând contaminarea fluidelor în circuitele de apă de înaltă puritate și aplicațiile farmaceutice. Materialul PVDF prezintă o rezistență excelentă la acizi oxidanți concentrați, compuși halogenați, săruri și hidrocarburi alifatice, fiind optim pentru industria de semiconductori și dozarea chimică. Soluțiile de baze anorganice, aminele organice și aldehidele trebuie evitate din cauza incompatibilității chimice cu polimerul.

Instalare și îmbinare

Construcția cu racord olandez permite montarea și demontarea radială rapidă, calibrarea facilă și revizia fără desfacerea tronsoanelor adiacente de conductă. Racordarea la sistem se realizează prin capete lise metrice SDR21, perfect adaptate metodelor moderne de sudură termoplastică.

Capetele de îmbinare sunt compatibile cu sudura prin infraroșu fără contact (IR Plus conform DVS 2207-6), sudura fără cordon intern (BCF Plus) și procedeul clasic de sudură cap la cap (DVS 2207-15). Inserțiile filetate integrate asigură o fixare rigidă pe console și console de susținere, preluând solicitările mecanice și prevenind tensiunile pe tubulatură în timpul variațiilor de presiune.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
185586512
Material: PVDF
PN: 10 Bar
Buc. 7.094,96 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
185586513
Material: PVDF
PN: 10 Bar
Buc. 8.277,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
185586514
Material: PVDF
PN: 10 Bar
Buc. 7.390,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
185586515
Material: PVDF
PN: 10 Bar
Buc. 14.584,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
185586516
Material: PVDF
PN: 10 Bar
Buc. 13.021,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
185586517
Material: PVDF
PN: 10 Bar
Buc. 15.766,51 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 185586512
D: 20 mm
Livrare în 24h
7.094,96 RON / Buc.
Cod produs: 185586513
D: 25 mm
Livrare în 24h
8.277,60 RON / Buc.
Cod produs: 185586514
D: 32 mm
Livrare în 24h
7.390,70 RON / Buc.
Cod produs: 185586515
D: 40 mm
Livrare în 24h
14.584,00 RON / Buc.
Cod produs: 185586516
D: 50 mm
Livrare în 24h
13.021,40 RON / Buc.
Cod produs: 185586517
D: 63 mm
Livrare în 24h
15.766,51 RON / Buc.
