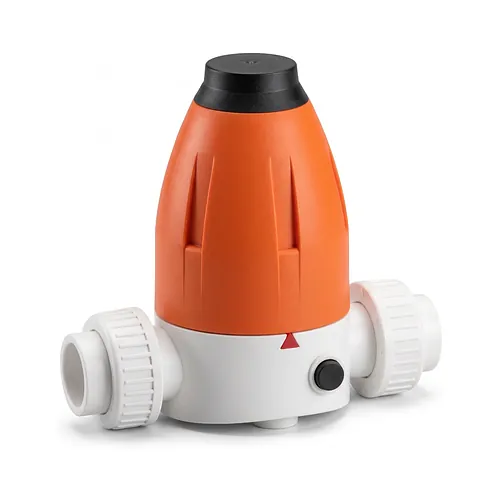

Robinet menținere presiune tip 586 PVDF d20-63 PN10

  Fișă tehnică (PDF)

Robinetul de menținere a presiunii Georg Fischer SYGEF Standard tip 586 este un echipament industrial de reglare fluidică conceput pentru a menține o presiune constantă în amonte, a funcționa ca supapă de preaplin pentru by-pass și a proteja rețelele de conducte împotriva șocurilor hidraulice. Proiectat pentru distribuția chimicalelor agresive și a apei deionizate, acest robinet cu acționare directă acoperă diametre metrice de la d20 până la d63 mm la o presiune nominală PN10.

Caracteristici tehnice

Robinetul de menținere a presiunii tip 586 utilizează un mecanism de acționare directă care stabilizează presiunea din amonte fără a necesita surse externe de energie electrică sau pneumatică. Construcția sa internă robustă garantează o repetabilitate excelentă a setărilor și un răspuns dinamic rapid la variațiile de presiune dintr-un interval larg de temperatură.

• Presiune nominală: PN10 (până la 10 bar la 20 grade Celsius).
• Interval temperatură de lucru: de la -20 grade până la +140 grade Celsius.
• Gamă dimensională: diametre exterioare de la d20 mm până la d63 mm pentru lipire prin mufare.
• Rugozitate suprafață interioară: Ra ≤ 0,5 μm pentru reducerea pierderilor hidraulice și prevenirea biofilmului.
• Mecanism de reglare: acționare directă cu arc din oțel inoxidabil complet izolat de fluidul de lucru.

Materiale și standarde

Fabricat din polivinilidenfluorură (PVDF) pură necolorată, robinetul oferă o rezistență chimică deosebită la acizi puternici, compuși oxidanți și temperaturi ridicate. Componentele umezite sunt protejate de o membrană compozită PTFE/EPDM și etanșări din FKM, prevenind contaminarea fluidului și emisiile externe.

Robinetul este conform cu cerințele standardului dimensional ISO 10931, iar racordurile pentru lipire prin mufare respectă cerințele normativului DVS 2207-15. Membrana compozită PTFE/EPDM asigură separarea ermetică a pieselor mecanice și satisface standardele internaționale de compatibilitate fiziologică FDA 21 CFR și USP Clasa VI. Corpul din PVDF rezistă la agenți extrem de agresivi, incluzând acizi azotic, sulfuric, fluorhidric și halogeni, eliminând riscul coroziunii sau al cedării structurale premature.

Aplicații

Robinetul SYGEF Standard tip 586 este destinat proceselor chimice industriale, sectorului farmaceutic și industriei semiconductorilor, unde menținerea constantă a presiunii și puritatea înaltă sunt esențiale. Geometria internă netedă previne stagnarea fluidelor și formarea zonelor moarte în instalații critice.

Aplicațiile tipice includ bucle de recirculare pentru apă purificată și deionizată, sisteme continue de dozare a reactivilor chimici agresivi, circuite de decapare și linii de by-pass pentru descărcarea suprapresiunii. Îmbinarea sigură prin lipire prin mufare permite integrarea omogenă în conductele existente din PVDF, asigurând o funcționare fiabilă și etanșeitate impecabilă pe termen lung.
