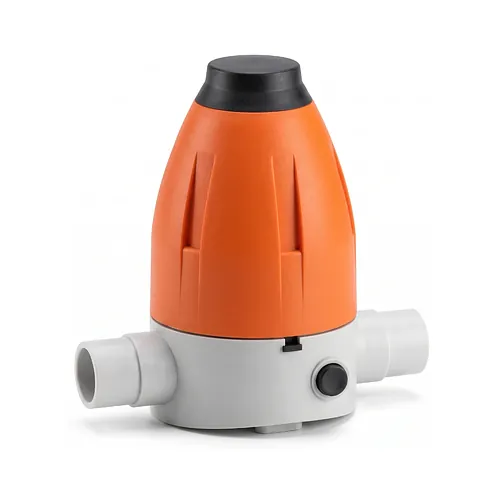

Supapă de menținere a presiunii Tip 586 PVC-C d16-63 PN10

  Fișă tehnică (PDF)

Supapa de menținere a presiunii Georg Fischer Tip 586 este o armătură cu acționare directă, care păstrează constantă contrapresiunea din amonte și protejează rețelele industriale împotriva vârfurilor de suprapresiune. Funcționează autonom, fără energie exterioară: se deschide în momentul în care presiunea din amonte depășește valoarea reglată și se închide progresiv pe măsură ce presiunea din instalație scade, menținând parametri de proces stabili în circuite de dozare chimică, distribuitoare și linii de tratare sub presiune.

Domeniul de reglaj este cuprins între 0,5 și 9,0 bar (7 până la 130 psi), ceea ce permite o reglare fină atât în regim continuu, cât și în cicluri intermitente. Corpul este executat din policlorură de vinil post-clorurată (PVC-C) în nuanța gri agat RAL 7038, un material care îmbină rigiditatea mecanică ridicată cu rezistența termică la temperaturi de lucru de până la 80 grade Celsius sub presiune. Suprafețele aflate în contact cu fluidul rămân inerte chimic la acizi minerali agresivi, soluții alcaline concentrate și săruri reactive, întâlnite în industria chimică, în acoperirile galvanice și în tratarea apei, unde termoplasticele uzuale și armăturile metalice cedează rapid.

Etanșarea internă este asigurată de o membrană PTFE/EPDM: stratul fluoropolimeric formează bariera chimică, iar suportul elastomeric asigură revenirea elastică. Etanșările secundare sunt garnituri inelare din EPDM sau FKM, alese în funcție de mediul vehiculat. Această variantă constructivă este prevăzută cu capete lise metrice pentru îmbinare prin lipire cu adeziv, pentru diametre de conductă de la d16 mm până la d63 mm. Mecanismul de reglare integrează un pachet de arcuri protejat, fără contact cu fluidul, și un șurub de reglaj ergonomic pentru calibrare repetabilă în teren, iar inserțiile filetate din oțel inoxidabil de la baza corpului permit fixarea directă pe o consolă, astfel încât solicitările din conductă nu se transmit ansamblului din material plastic.

• Material: PVC-C, gri agat RAL 7038
• Presiune nominală: PN10
• Domeniu de reglaj: 0,5 până la 9,0 bar (7 până la 130 psi)
• Membrană: PTFE/EPDM
• Garnituri inelare: EPDM sau FKM
• Racordare: capete lise metrice pentru lipire, d16 până la d63 mm
