Robinet de menținere a presiunii tip 586 PP-H

  Fișă tehnică (PDF)

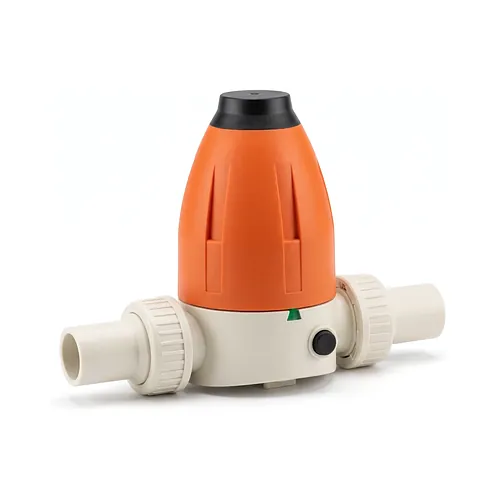

Robinetul de menținere a presiunii Georg Fischer PROGEF Standard tip 586 este proiectat pentru a proteja stabilitatea proceselor tehnologice prin menținerea unei presiuni constante în amonte, amortizarea pulsațiilor și atenuarea vârfurilor de presiune din conducte. Distribuit de BigWeld, distribuitor autorizat Georg Fischer, acest robinet compact cu membrană și arc deservește circuite industriale de tratare a apei, dozare chimică și răcire tehnologică unde este obligatorie o contrapresiune stabilă.

Caracteristici tehnice

Robinetul funcționează complet autonom, fără energie auxiliară, folosind un ansamblu de piston pretensionat cu arc care deschide secțiunea de curgere când presiunea de intrare depășește valoarea reglată și o închide etanș când presiunea scade. Punctul de lucru se reglează continuu printr-un șurub superior protejat, garantând un răspuns hidraulic rapid și precis.

• Presiune nominală de lucru: 10 bar la 20 grade Celsius (PN10)
• Interval de reglare a presiunii: 0,5 până la 9,0 bar
• Gamă dimensională: diametru exterior d20 până la d63 mm (DN15 până la DN50)
• Construcție membrană: barieră chimică din PTFE cu suport elastic din EPDM
• Etanșări secundare: opțiuni configurabile din EPDM sau FKM
• Conexiuni manometru: porturi integrate pe ambele părți pentru monitorizare facilă

Materiale și standarde

Corpul robinetului și piesele de legătură sunt fabricate din polipropilenă homopolimer beta-nucleată (β-PP-H), oferind o rezistență chimică excelentă la acizi, baze și soluții saline agresive. Mecanismul intern este conceput fără componente metalice în contact cu fluidul vehiculat, prevenind coroziunea și contaminarea mediului de lucru.

Membrana din PTFE/EPDM asigură etanșarea absolută între fluid și camera arcului mecanic. Materialele termoplastice PP-H respectă cerințele dimensionale pentru conducte metrice SDR11, garantând o durabilitate ridicată la solicitări termice și mecanice în instalații industriale de proces.

Instalare și îmbinare

Echipat cu racorduri olandeze și capete lungi SDR11 pentru sudură cap la cap, robinetul se montează direct în conductele din PP-H prin sudură cap la cap sau sudură prin polifuziune. Piulița centrală nemetalică permite demontarea radială rapidă a corpului pentru revizie sau înlocuirea membranei, fără a demonta tronsoanele de țeavă adiacente.

Săgeata indicatoare turnată pe carcasă asigură respectarea sensului corect de curgere a fluidului. Inserțiile filetate din oțel inoxidabil integrate la baza corpului facilitează fixarea rigidă pe console sau suporturi industriale, eliminând transferul de tensiuni mecanice asupra îmbinărilor sudate din plastic.
