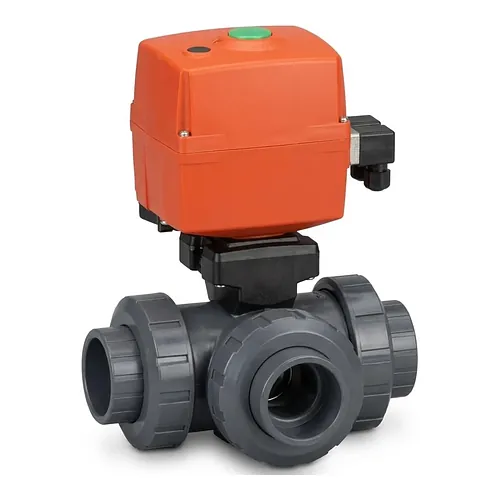

Robinet cu bilă cu 3 căi Tip 167 orizontal port L PVC-U 24V

  Fisa Tehnica.pdf

Robinetul cu bilă cu 3 căi acționat electric Georg Fischer Tip 167 este destinat devierii și direcționării automate a debitului în rețele industriale de conducte. Configurația orizontală a bilei cu port în L acoperă diametre metrice de la d16 la d63 mm (DN10 – DN50), la o presiune nominală de 10 bar (PN10) la 20 grade Celsius. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează ansamblul preasamblat și testat în fabrică, pregătit pentru integrare directă în instalații de proces chimic, distribuție de fluide și tratare a apei.

Actuatorul electric funcționează la o tensiune de alimentare de 24V (50–60 Hz), cu un domeniu de control prestabilit de 90 grade. În configurația din fabrică, poziția de bază menține curgerea între porturile A și C, iar poziția activată redirecționează fluidul între porturile B și C; pozițiile de lucru pot fi modificate pe șantier prin reglarea întrerupătoarelor de limită interne. Un element de încălzire integrat previne condensul în medii reci sau umede, iar semnalizarea electrică a poziției (Deschis, Închis, Mijloc) și indicatorul mecanic continuu transmit starea robinetului către automatizare.

Corpul din policlorură de vinil neplastifiată (PVC-U) asigură o rezistență chimică ridicată la acizi anorganici, baze și soluții saline. Inserțiile filetate din oțel inoxidabil de pe talpa robinetului permit fixarea rigidă pe console sau cadre de echipament, fără transmiterea solicitărilor de torsiune către conducte. Racordurile olandeze se îmbină prin lipire prin mufare și permit intervențiile de mentenanță fără demontarea tronsoanelor adiacente.

Platforma Tip 167 acceptă extinderi electronice modulare: unitate de siguranță cu baterie pentru revenirea automată în caz de cădere de tensiune, regulator digital de poziție, placă de monitorizare și modul de comunicație Profibus DP. Rezultă o soluție de direcționare cu mentenanță redusă pentru dozare chimică, utilități industriale și aplicații automatizate de proces.
