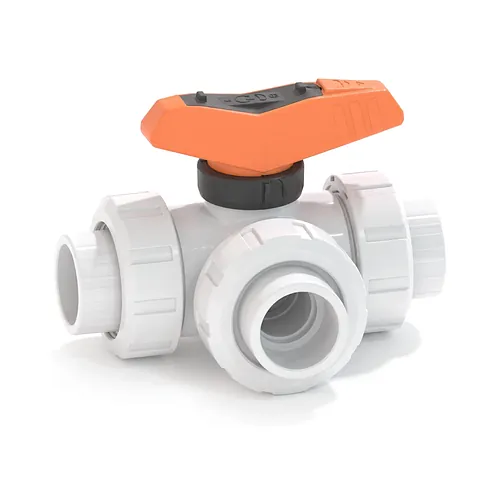

Robinet cu bilă 3 căi tip 543 Pro Orizontal/Port L PVDF

  Fișă tehnică (PDF)

Robinetul cu bilă cu 3 căi Georg Fischer SYGEF Standard tip 543 Pro, în configurație orizontală cu port L, asigură devierea și direcționarea debitului în circuite industriale pentru chimicale agresive și rețele de apă de înaltă puritate. Proiectat pentru conducte metrice cu diametre exterioare de la d16 până la d63 mm, acest robinet cu presiune nominală PN10 prezintă capete pentru lipire prin mufare conform DVS 2207-15. Fabricat din fluorură de poliviniliden necolorată, acesta garantează comutarea sigură a fluxului între -20 grade și 140 grade Celsius.

Caracteristici tehnice

Robinetul cu bilă tip 543 Pro cu port L orizontal redirecționează fluidul între două direcții perpendiculare printr-o cursă de 90 de grade a manetei. Arhitectura constructivă compactă elimină necesitatea unor colectori complecși din mai mulți robineți, reducând spațiul ocupat și punctele de îmbinare din instalație.

• Presiune nominală: PN10 (10 bar la 20 grade Celsius) pentru toate diametrele metrice de la d16 la d63 mm.
• Interval de temperatură: Operare continuă între -20 grade și 140 grade Celsius.
• Geometrie sferă: Configurație orizontală cu port L pentru comutarea debitului la rotații de 90 de grade.
• Metodă de îmbinare: Capete pentru lipire prin mufare metrică executate conform standardului DVS 2207-15.
• Calitate suprafață: Rugozitate interioară Ra sub 0,5 micrometri pentru prevenirea depunerilor de biofilm.
• Pregătire pentru automatizare: Interfață integrată de montaj pentru servomotoare electrice, pneumatice sau module de monitorizare a poziției.

Materiale și standarde

Toate componentele în contact cu fluidul sunt injectate cu precizie din fluorură de poliviniliden (PVDF) din gama SYGEF Standard, asigurând o integritate mecanică și chimică desăvârșită. Dimensiunile și criteriile de fabricație respectă cu strictețe standardul ISO 10931 și cerințele de testare EN 10204.

Materialul fluoropolimeric PVDF oferă o rezistență chimică remarcabilă la acizi minerali puternici precum acidul sulfuric, azotic sau clorhidric, hidrocarburi alifatice, halogeni și apă purificată. Cu toate acestea, PVDF nu prezintă rezistență la baze anorganice puternice precum hidroxidul de sodiu sau hidroxidul de potasiu concentrat și nici la amine organice. Conformitatea cu standardele FDA 21 CFR § 177.2510, USP 25 Clasa VI și Regulamentul UE 10/2011 atestă siguranța fiziologică în procese din industria farmaceutică și chimică de înaltă puritate.

Aplicații

Acest robinet de deviere cu 3 căi este destinat aplicațiilor industriale solicitante care necesită dirijarea debitului fără riscuri de contaminare și rezistență chimică îndelungată. Este utilizat în instalații de dozare chimică, producția de semiconductori, pretratarea apei deionizate și circuite de distribuție pentru apă purificată din industria farmaceutică.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează robineți originali SYGEF PVDF, conducte metrice, fitinguri și echipamente de sudură omologate pentru contractori industriali din întreaga Europă.
